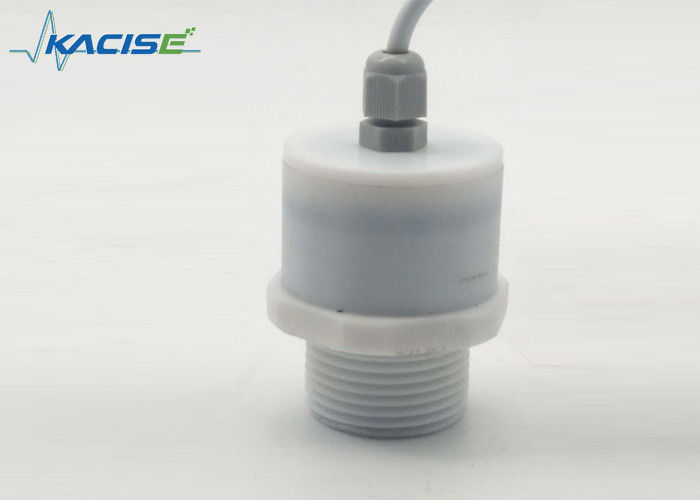

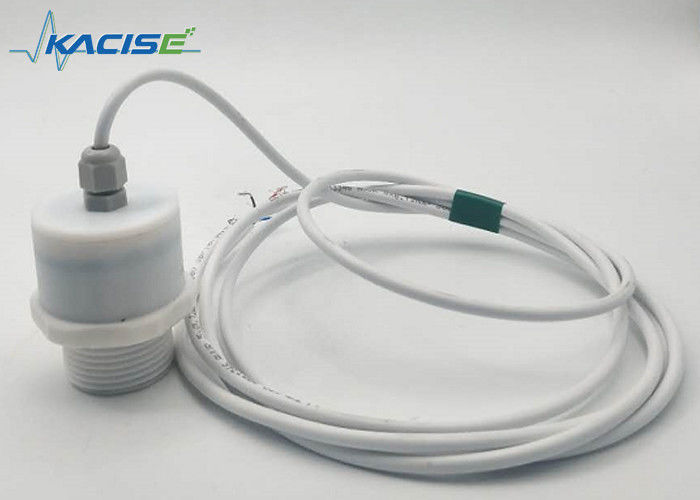

acise Bestseller PVDF Korrosionsschutz Hochwertiger 4-20mA/0-5V mit RS485-Ausgang 12V Eingangsleistung Ultraschall-Füllstandsensor
1. Parameter
Allgemeine Spezifikationen

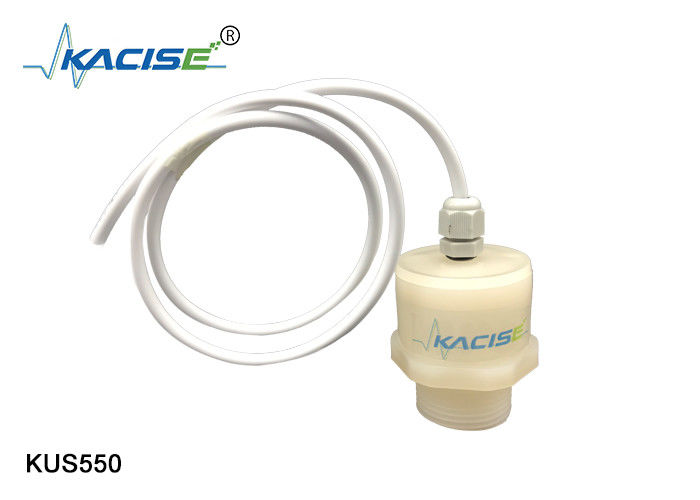

| KUS550 |
| Erfassungsbereich |
300...3000 mm |
| Einstellbereich |
300….3000mm |
| Unbenutzbarer Bereich |
0 ... 300 mm |
| Standard-Zieltafel |
100 mm x 100 mm |
| Wandlerfrequenz |
ca. 100 kHz |
| Reaktionsverzögerung |
ca. 40 ms |
Elektrische Spezifikationen
| Betriebsspannung UB |
13 ... 30 V DC, Welligkeit 10 %SS |
| Leerlaufstrom I0 |
≤ 45 mA |
Ausgabe
| Ausgabetyp |
- 1 Analoger 0-10V-Ausgang programmierbar.
- 2 RS485-Ausgänge.
|
| Bemessungsbetriebsstrom Ie |
100 mA, kurzschluss-/überlastfest |
| Wiederholgenauigkeit |
≤1 % |
| Temperatureinfluss |
±1,5 % vom Skalenendwert |
Umgebungsbedingungen
| Umgebungstemperatur |
-25…70℃(248...343K) |
| Lagertemperatur |
-40…85℃(233...358K) |
Mechanische Spezifikationen
| Verbindung |
5-adriges Kabel |
| Schutzgrad |
IP67 |
| Materialgehäuse |
PVC PVDF PTFE |
Umgebungsbedingungen
| Umgebungstemperatur |
-25…70℃(248...343K) |
| Lagertemperatur |
-40…85℃(233...358K) |
Mechanische Spezifikationen
| Verbindung |
5-adriges Kabel |
| Schutzgrad |
IP67 |
| Materialgehäuse |
PVC PVDF PTFE |
2. Abmessungen
3. Definition der elektronischen Schnittstelle und der Signale
4. Beschreibung der Sensorfunktionen
Anpassen des Analogausgangs.
Der Analogausgang kann nach Wunsch des Benutzers programmiert werden. Alle Parameter können über die RS485-Schnittstelle eingestellt werden, z. B. für den Betrieb am Schaltausgang oder am Liner-Ausgang.
Es können 8 Arten von Ausgangsfunktionen programmiert werden.
Die gesamte Einstellungsroutine ist wie folgt:
Schritt 1: Stellen Sie einen Punktabstand über RS485 ein.
Schritt 2 Stellen Sie einen weiteren Zielabstand über RS485 ein.
Schritt 3: Legen Sie den Ausgabetyp „Liner“ oder „Switch“ fest und legen Sie die entsprechenden Ausgabeoptionen fest
Schritt 4: Starten Sie den Sensor neu.
- Fenstermodus normalerweise offen und Linermodus-Ausgangsfunktion mit positiver Steigung.
- Fenstermodus normalerweise geschlossen und Ausgangsfunktion mit negativer Steigung im Linermodus.
- Einzelschaltpunkt, Schließerfunktion.
- Einzelschaltpunkt, Öffnerfunktion.
- Einzelschaltpunkt mit Hystereselücke, Schließerfunktion.
- Einzelschaltpunkt mit Hystereselücke, Öffnerfunktion.
- Erkennung der Anwesenheit von Objekten – normale Öffnungsfunktion.
- Erkennung der Objektanwesenheit – geschlossene Öffnungsfunktion.
Schaltpunkt, Abstandseinstellung erst nach Einschalten. Die interne Uhr kann 5 Minuten nach dem Einschalten nicht mehr geändert werden. Wenn Sie den Schaltpunkt ändern möchten, kann der Benutzer den Anforderungsabstand nur nach dem Neustart der Stromversorgung einstellen.
Für den RS485-Ausgangstyp.
Es gibt zwei Arten von Arbeitsstilen:
Einer für die automatische Messung, der Sensor misst die Entfernung oder den Füllstand wiederholt und der Messzeitraum kann über den UART eingestellt werden. Das Messergebnis kann jederzeit abgerufen werden.
Der andere Stil ist der Energiesparmodus, wenn der Sensor im Ruhezustand ist, bis der Sensor den Abfragebefehl mit Vorcode empfangen hat. Das Kommunikationsprotokoll ist Modus-RTU.
Beispielsweise kann das Messergebnis durch Zugriff auf das Register 0x101 per Modbus-Protokoll gelesen werden.
Für weitere Informationen kontaktieren Sie uns bitte für den Software-Engineering-Leitfaden.
5. Installationsbedingungen
Wenn der Sensor bei einer Umgebungstemperatur von unter 0 °C installiert wird, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.
