| Herkunftsort: | China (Festland) |
| Markenname: | Kacise |
| Modellnummer: | KUS-Reihe |
| Min Bestellmenge: | 1pcs |
|---|---|
| Verpackung Informationen: | jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |

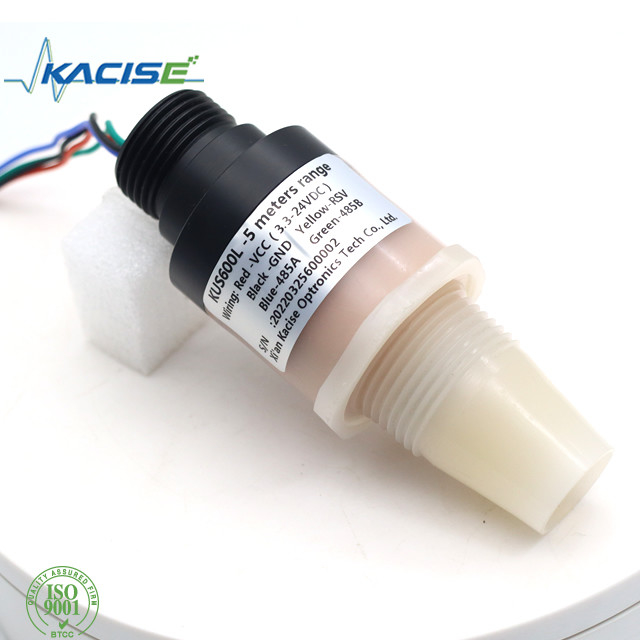

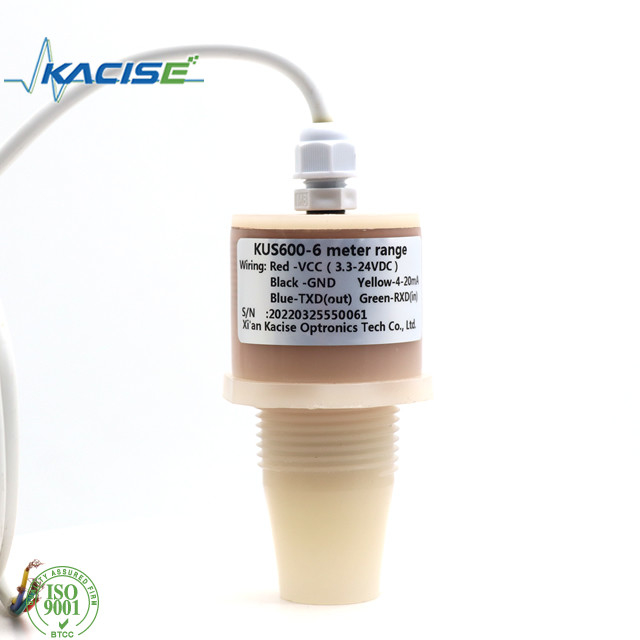

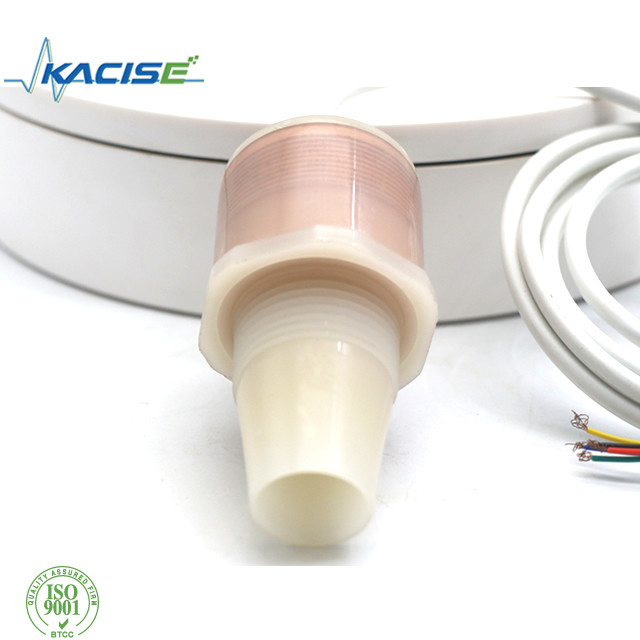

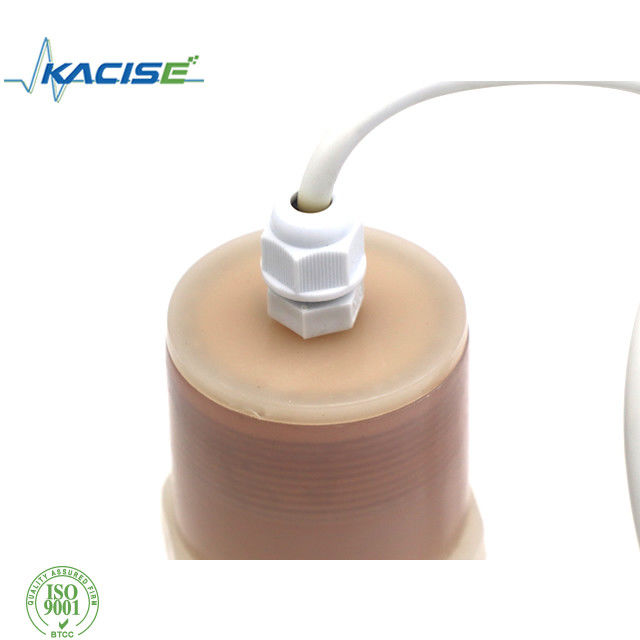

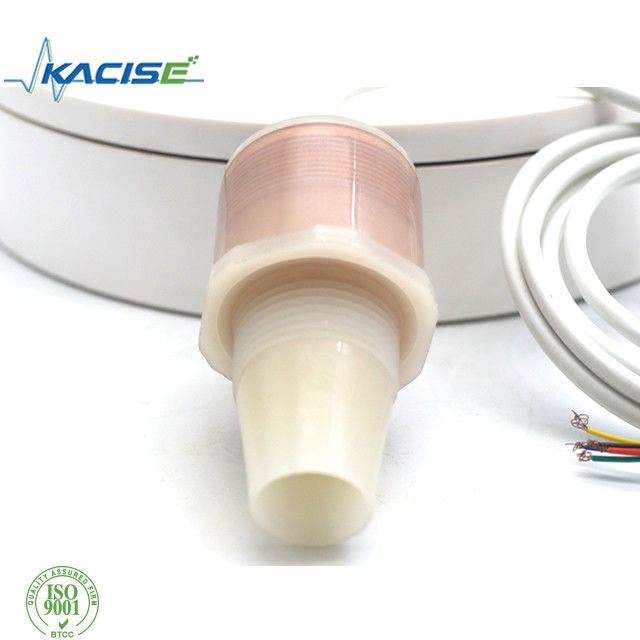

| Produkt: | Ultraschallabstandssensor | Detektionsbereich: | 300mm~3000mm |
|---|---|---|---|
| Wandlerfrequenz: | ca. 220kHz | Ertrag: | RS485 + 4-20mA/0-10V |
| Eingangsleistung: | 3.3V~24V | IP-Grad: | IP68 |
| Markieren: | Ultraschallabstandssensor IoT,Ultraschallabstandssensor 220kHz,3m Ultraschallwandler-Sensor |
||
| 型号: KUS630 | |
| Messbereich | 0.6m… 10m |
Blinder Fleck | 0… 0.6m (instabiler Arbeitsbereich ist innerhalb 0.6m, es wird empfohlen nicht, in dieser Strecke zu arbeiten); die minimale Totgebietversion von 0.3m kann erzielt werden, die besonders angefertigt werden muss. |
| Versorgungsspannung | 3,3… 24 V DC, Kräuselung 10% SS |
Arbeiten gegenwärtig | ≤ 45 MA (schnellste Maßgeschwindigkeit) Niederleistungsversion, Schlaf-Leistungsaufnahme ist weniger als 0.3mA, Leistungsaufnahme ist zu senden 20mA (weniger als 2ms), und Leistungsaufnahme zu empfangen ist nicht mehr als 8mA (weniger als 150ms) |
Ausgangssignal | 1: Programmierbares Analogergebnis 0-10V. 2: Ertrag RS485. 3: Uart-Serienertrag Ertrag 4:4-20mA 5: Schalterertrag |
| Maßgenauigkeit | ≤ 1% |
| Temperatur compensatin | ja |
2. elektronische Schnittstellen- und Signaldefinition
| Linie Auftrag | Farbe | Definition |
| 1 | Rot | Energie ist positiv |
| 2 | Schwarz | Energierückkehrboden |
| 3 | Gelb | Analogergebnis, Spannungsertrag, Stromabgabeschalterertrag |
| 4 | Blau | RS485 A+ oder uart TXD |
| 5 | Grün | RS485 b oder uart RXD |
4. Sensor-Funktion
Entsprechung
Das Analogergebnis kann durch RS485 eingestellt werden, und der Sensor kann in 8 Modi arbeiten. Der spezifische Hinweis ist, wie folgt:
Schritt 1: Schließen Sie an den Host-Computer durch ausprüfenden Assistenten der seriellen Schnittstelle oder Modusentstörungsassistenten an.
Schritt 2, stellte einen Abstandspunkt des nahen Punktes Bezugsein.
Schritt 3, stellte einen FernpunktBezugspunkt ein
Schritt 4, stellte die Ausgangsspannung oder den Strom des FastpunktBezugspunkts ein.
Schritt 5, stellte die Ausgangsspannung oder den Strom des FernpunktBezugspunkts ein.
Schritt 6, stellte das Analogergebnis ein, um charakteristische Auswahl zu schalten.
Schritt 7, stellte das Analogergebnis als linearer Ertrag ein oder schaltet Ertragwahl.
Schritt 8, stellte den Sensor zurück, um die neuen Parameter in Kraft treten zu lassen.
8 Arbeitsmodi des Sensors.
1: Modus des offenen Fensters standardmäßig
2: Windowed-Modus wird standardmäßig abgestellt
3: Einzelmodus wird standardmäßig eingeschaltet
4: Einzelmodus wird standardmäßig abgestellt
5: Einzelhysteresenmodus wird standardmäßig eingeschaltet
6: Der Einzelhysteresenmodus wird standardmäßig abgestellt
7: Das Vorhandensein oder das Fehlen des Entdeckungsmodus wird standardmäßig eingeschaltet
8: Das Vorhandensein oder das Fehlen des Entdeckungsmodus wird standardmäßig abgestellt
485 Ausgabedaten
485 Ausgabedaten sind in MODBUS-RTU Format. Beziehen Sie sich das auf Software-Anweisungshandbuch für Details.
5. Installationszustände
Wenn der Sensor am Umwelttemperaturfall unter 0℃ installiert ist, sollte er auf den Schutzmaßnahmen gut tun. Im Falle der direkten Montage des Sensors in einem durchgehenden Loch unter Verwendung der Stahlmütter, muss er an der Mitte des Unterkunftfadens geregelt werden.
6. Einrichtungsinformationen
| KUS | Körpergröße | OUTPUT | Maximale Strecke | Beschreibung | |
| 600 | |||||
| Besonders angefertigt | Besonders angefertigt | ||||
| 4-20mA | Ertrag des Modus 4-20mA mit Protokoll RS485 MODBUS | ||||
| 0-3.3V | Die Stromversorgungsstrecke ist 3,3 mindestens | ||||
| 0-5.0V | Die Stromversorgungsstrecke ist 5,0 mindestens | ||||
| RS485 | Stromsparmodus mit Protokoll RS485 MODBUS | ||||
| XX m | XX m ist die Maximenstrecke können ermittelt werden, die Nichterfüllungslänge ist 1 Meter | ||||
| KUS | 600 | RS485 | 3m | ||
