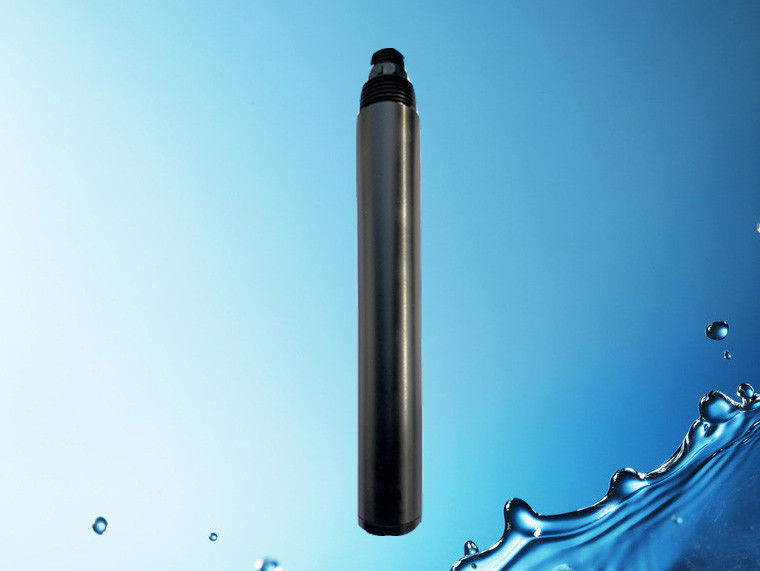

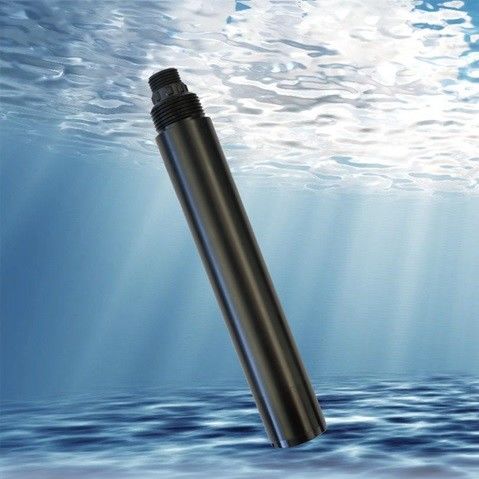

KNT601 Online-Trübungssensor


1.WArbeitenPGrundsatz

Der KNT601-Integrierte-Online-Trübungssensor ist nach dem Prinzip der Messung der Trübung des Streulichtes konzipiert und hergestellt.Das Licht wird durch die Trübung in der Wasserprobe zerstreut., and the intensity of the scattered light in the direction perpendicular to the incident light is measured and compared with the internal calibration value to calculate the turbidity in the water sample. Grad, linearisiert, um den endgültigen Wert auszugeben.


2.Eigenschaft

• 90° Winkel Streulichtprinzip, eingebauter Temperatursensor
• Unterstützung von RS-485, Modbus/RTU-Protokoll
• Optische Faserstruktur, starke Widerstandsfähigkeit gegen äußere Lichtstörungen
• Infrarot-LED-Lichtquelle mit hoher Stabilität
• IP68-Schutz, Wassertiefe innerhalb von 20 m
• Bequem, schnell, stabil und leicht zu warten

3.TEchtzeitSSpezifikationen

4.DimensionalDSchleifen



Anmerkung:Der Sensoranschluss ist ein m16-5-Kernwasserdichtes Anschlüsse männlich.

5.Installation undEelektrischeCAnschluss

5.1 Installieren

Anforderung an den Anbauraum: bei Seitenwand über 5 cm und bei Boden über 10 cm.

5.2 ElektrotechnikVerbindung

• Rotdraht-Stromkabel ((12~24 V)
• Schwarzer Draht (GND)
• Blaue Linie-485 A
• Weiße Linie-485 B
• Nackte Drahtschildleitung

Nach Abschluss der Verkabelung sollte sorgfältig überprüft werden, um eine falsche Verbindung zu vermeiden, bevor die Stromversorgung eingeschaltet wird.

Spezifikation des Kabels: Wenn man bedenkt, dass das Kabel in Wasser (einschließlich Meerwasser) eingetaucht oder lange Zeit Luft ausgesetzt ist, hat es eine gewisse Korrosionsbeständigkeit.Alle Schnittstellen mit einem Außendurchmesser von Φ6 mmWasserdicht sind.

6.Instandhaltung

 6.1 WartungPVerfahren undMethoden

6.1.1InstandhaltungZeitplan

Die Sauberkeit des Messfensters ist sehr wichtig, um eine genaue Messung zu erhalten.

6.1.2InstandhaltungMethode

• Außenfläche des Sensors: Die Außenfläche des Sensors mit Leitungswasser reinigen, wenn noch Schmutzreste vorhanden sind, mit einem nassen, weichen Tuch abwischen, um auf hartnäckigen Schmutz zu achten.Sie können etwas Waschwaschmittel in das Leitungswasser geben, um zu reinigen.
• Überprüfen Sie das Kabel des Sensors: Das Kabel sollte nicht angezogen werden, wenn es ordnungsgemäß funktioniert, da es sonst leicht ist, den Draht im Kabel zu brechen und den Sensor nicht ordnungsgemäß zu arbeiten.
• Überprüfen Sie das Messfenster des Sensors, ob Schmutz vorhanden ist, die Reinigungsbürste ist normal.

6.1.3AusführungenNEidEineVerhaltensweisen
Die Sonde enthält empfindliche optische und elektronische Komponenten.Es gibt keine Komponenten in der Sonde, die vom Benutzer gewartet werden müssen.

6.2 Kalibrierung derSensoren

a) Nullkalibrierung: Nehmen Sie mit einem großen Becher eine angemessene Menge Nulltrübungslösung, legen Sie den Sensor senkrecht in die Lösung,Das vordere Ende des Sensors ist mindestens 10 cm vom Boden des Bechers entfernt., und die Nullkalibrierung erfolgt, nachdem der Wert 3 Minuten lang stabilisiert ist.

b) Steigungskalibration: Die Sensorsonde wird in die Standardlösung gelegt, das vordere Ende des Sensors ist mindestens 10 cm vom Boden des Bechers entfernt.und die Steigungskalibrierung nach 3 ≤ 5 Minuten numerischer Stabilität durchgeführt wirdDie Anleitung bezieht sich auf den Anhang.

6.3 HäufigEineSchleifFragen

7.Qualität undSDienstleistung

7.1 QualitätSicherung

• Die Qualitätsprüfungsabteilung verfügt über ein standardisiertes Prüfverfahren mit fortgeschrittener und vollständiger Erkennungsausrüstung und -mittel undDas Produkt wird einem 72-stündigen Alterungsexperiment und einem Stabilitätsversuch unterzogen., so daß ein nicht konformes Produkt die Fabrik nicht verlassen darf.
• Der Empfänger erstattet die Produktchargen mit einer Ausfallrate von 2% unmittelbar, und alle entstandenen Kosten werden vom Lieferanten getragen.Betrachten Sie die vom Lieferanten bereitgestellte Standardbezug auf die Produktbeschreibung.
• Sicherstellung der Warenmenge und der Geschwindigkeit des Versands.

7.2 ErsatzTeile

Dieses Produkt umfasst:

• Ein Sender
• Eine Kopie der Erklärung
• Ein Qualitätszertifikat

7.3 NachverkaufSDienstleistungVerpflichtung

Das Unternehmen hat den lokalen Kundendienst innerhalb eines Jahres ab dem Verkaufsdatum erbracht, jedoch nicht den Schaden durch unsachgemäße Verwendung.Bitte geben Sie es zurück.Bei der Rücksendung muss bestätigt werden, dass das Paket in Ordnung ist, um Schäden während des Transports zu vermeiden.Das Unternehmen wird den Schaden des Geräts kostenlos reparieren..
