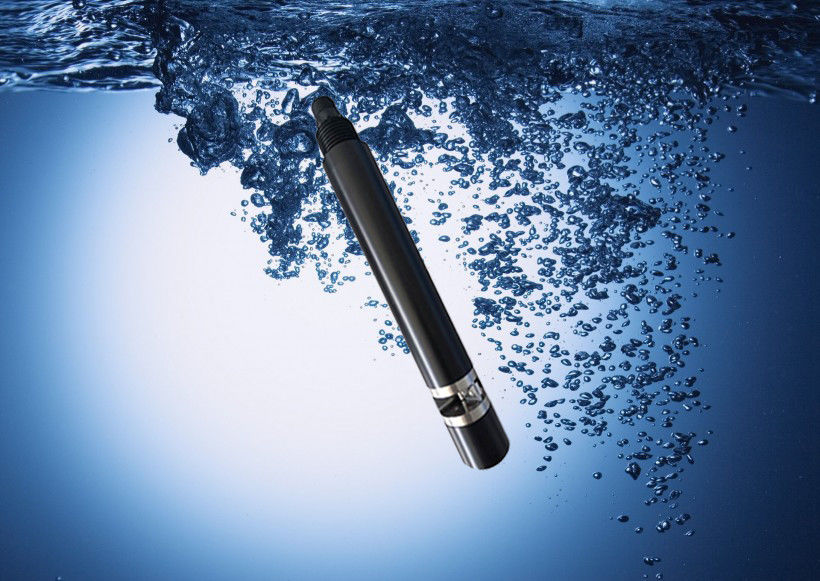

KCD310 Online COD Sensor keine Reagenzien keine Verschmutzung Kleine Größe bequemer COD Trübung und Temperatur

1.Grundsatz

Viele organische Verbindungen, die in Wasser gelöst sind, absorbieren ultraviolettes Licht.Der Gehalt an gelösten organischen Schadstoffen im Wasser kann durch Messung der Absorption dieser organischen Verbindungen durch UV-Licht mit einer Wellenlänge von 254 nm genau gemessen werden.. Der KCD310-Online-COD-Sensor verwendet zwei Lichtquellen, ein ultraviolettes Licht zur Messung des COD-Gehalts im Wasser, das andere Referenzlicht zur Messung der Trübung des Wassers.Die Optikbahndämpfung wird durch einen speziellen Algorithmus kompensiert., die die Störung durch Verunreinigungen durch Partikel bis zu einem gewissen Grad beseitigen kann, um eine stabilere und zuverlässigere Messung zu erzielen.

2. Merkmale

• Keine Reagenzien, keine Verschmutzung, wirtschaftlicher und ökologischer Schutz
• Kleine Größe, bequemere Installation, kontinuierliche Überwachung der Wasserqualität online
• Kabeljau, Trübung und Temperatur können gemessen werden
• Automatisch kompensiert Trübung
• mit einer Reinigungsbürste zur Verhinderung der biologischen Haftung
• Kleine Verschiebung, schnelle Reaktion, genauere Messung
• Selbst eine langfristige Überwachung ist sehr stabil
• Wartungsfrei, lange Lebensdauer und geringe Kosten
• Digitale Sensoren, RS-485-Schnittstelle, Modbus/RTU-Protokoll
• Niedrigleistungselektronik, Störungshemmung

3.Technische Spezifikationen

4.Dimensionelle Zeichnung

Anmerkung: Sensoranschluss ist ein wasserdichter Kernanschluss M16-5

5.Installation und elektrische Verbindung

5.1 Installation

Wenn hängender Sensor sollte vermieden werden, weil der Wasserfluss, installieren Sie den Sensor, nicht mehr als 2 Meter von der Wasseroberfläche Tiefe in einen Sensor, der eine Wand oder andere hydraulische Struktur trifft,Wenn der Strom sehr stark istBitte reparieren Sie den Sensor.

Installieren Sie den Sensor höchstens 2 Meter von der Wasseroberfläche entfernt.

Der Sensor wurde unterhalb des niedrigstmöglichen Wasserspiegels um 30 cm abgesenkt, wobei die Schwankungen des Wasserspiegels berücksichtigt wurden.

Der Sensor wird in das Wasser gelegt, wo es keine Blasen gibt.

Es wird empfohlen, außerhalb des Sensorkabels eine Kabelschicht zu installieren, wobei der Sensor horizontal und fest positioniert ist und der Messbereich auf den Strom ausgerichtet ist.

5.2 Elektrische Verbindung

Das Kabel ist ein 4-Kern-Twisted-Pair-Schirmdraht, definiert in einer Linienfolge:

Roter Draht -- Stromkabel (12 ~ 24VDC)

Schwarze Linie (GND)

Blaue Linie -- 485a

Weiße Linie -- 485b

Vor der Elektrifizierung ist die Verkabelungsabfolge sorgfältig zu überprüfen, um unnötige Verluste durch Verkabelungsfehler zu vermeiden.

Anweisungen für die Verdrahtung: Die Kabel müssen in Wasser (einschließlich Meerwasser) oder in Luft eingetaucht werden. Alle Verdrahtungen müssen wasserdicht behandelt werden.Kundenkabel sollten eine gewisse Korrosionsbeständigkeit aufweisen.

6.Wartung

 6.1 Wartungsplan und -methoden

 Wartungsplan

Um eine genaue Messung zu gewährleisten, ist die Reinigung sehr wichtig, regelmäßige Reinigung des Sensors trägt zur Stabilität der Daten bei.

Bitte reinigen Sie den Sensor entsprechend der tatsächlichen Nutzung des Sensors.

Wartungsmethode

1) Sensoroberfläche: Reinigen Sie die Sensoroberfläche mit Leitungswasser. Bleiben Schmutzreste, wischen Sie mit einem feuchten, weichen Tuch ab. Bei hartnäckigem Schmutz fügen Sie dem Leitungswasser etwas Haushaltswaschmittel hinzu, um es zu reinigen.

2) Überprüfen Sie den Draht des Sensors: Der Draht sollte beim normalen Betrieb nicht angespannt sein, da sonst leicht der Draht im Inneren des Drahtes zerbrechen kann und der Sensor nicht normal funktionieren kann.

3) prüfen, ob das Messfenster des Sensors schmutzig ist und die Reinigungsbürste normal ist.

4) Überprüfen Sie, ob die Sensorbürste beschädigt ist.

5) nach 18 Monaten kontinuierlicher Verwendung in die Fabrik zurückkehren, um die dynamische Abdichtungsanlage auszutauschen.

Zu beachten

Die Sonde enthält empfindliche optische und elektronische Komponenten. Stellen Sie sicher, dass die Sonde nicht von schweren Maschinen getroffen wird. Es gibt keine Teile im Inneren der Sonde, die vom Benutzer gewartet werden müssen.

 6.2 Kalibrierung der Sensoren

Trübungskalibration

 Nullkalibrierung: Nehmen Sie die richtige Menge an Flüssigkeit mit Null Trübung mit dem Big Beaker, legen Sie den Sensor vertikal in die Lösung,und kalibrieren Sie den Nullpunkt nach 3 ~ 5 Minuten numerischer Stabilisierung- Anlage zur Anleitung.

Steigungskalibration: Der Sensor wird nach der numerischen Stabilisierung 3 ~ 5 Minuten lang in eine Lösung in 100 NTU Standardlösung gelegt.

Kalibrierung von Kabeljau

Khp (Potassiumhydrogenphthalat, C8H5KO4) ist ein übliches chemisches Reagenz, das zur Herstellung einer COD-Standardlösung verwendet werden kann.

Herstellung der Standardlösung

1 genau 0,8503 g KHP in einen 1000 ml großen Kolben wiegen.

2 100 ml der Lösung in einen 1000 ml großen Kolben gießen und anschließend mit destilliertem oder deionisiertem Wasser bis zum Höchstgehalt füllen; nach dem Schütteln betrug die COD-Konzentration 100 mg/l.Die Lösung mit einer Konzentration von 5 mg/l wurde nach derselben Methode hergestellt..

Die konzentrierte Standardlösung (Schritt 2.1) in einer schwarzen Glasflasche aufbewahren und bei niedriger Temperatur aufbewahren, um deren Zersetzung zu verhindern.2) sollte innerhalb von 24 Stunden nach Zubereitung verwendet werden.

Kalibrierung (2-Punkte-Kalibrierung)

1 wurde der Sensor in eine 5 mg/L COD-Lösung gelegt und alle Lichtbahnen wurden bestätigt, in Wasser > 2 cm ohne Blasen untergetaucht zu sein.d.

2 den Sensor in eine COD-Lösung von 100MG/L legen und kalibrieren Sie die Neigung gemäß dem Anlagebefehl.

Anmerkung: 1. KHP birgt ein krebserregendes Risiko, bitte tragen Sie Handschuhe, vermeiden Sie den Kontakt mit der Haut.

2. Bei der Kalibrierung zuerst die Temperatur kalibrieren, dann kalibrierendie Trübung, dann kalibrieren Sie die COD.

3. Wenn die Neigung kalibriert ist und sich der Sensorwert innerhalb von 3 Minuten nicht ändert, schalten Sie ab und schalten Sie wieder an.

Anmerkungen

Um den Sensor vor der Sonne zu schützen

Bitte berühren Sie den Sensor nicht mit der Hand.

Die Oberfläche des Sensors ist während der Messung und Kalibrierung frei von Luftblasen

Vermeiden Sie die direkte Anwendung mechanischer Belastungen (Druck, Kratzer usw.) auf den Sensor während des Gebrauchs.

6.3 Häufig gestellte Fragen

7Qualität und Service

7.1 Qualitätssicherung

Die Qualitätskontrollabteilungen verfügen über standardisierte Kontrollverfahren, mit fortschrittlicher und vollkommener Prüfeinrichtung und -mittel und in strenger Übereinstimmung mit den Kontrollregeln.72-stündige Reifung von Produkten zur Durchführung von Versuchen, Stabilitätsversuche, lassen Sie keine unqualifizierte Produktfabrik.

Der Empfänger gibt die Partie des Erzeugnisses mit einer Nichtkonformitätsrate von 2% zurück, wobei die gesamten Kosten vom Lieferanten getragen werden.Der Gegenwert bezieht sich auf die vom Lieferanten bereitgestellte Produktbeschreibung..

Garantieren Sie die Menge und Geschwindigkeit der Lieferung.

7.2 Ersatzteile

Dieses Produkt umfasst:

1 Sensor

1 Exemplar der Bedienungsanleitung

Bescheinigung Nr. 1

7.3 Zusage für den Kundendienst

Unser Unternehmen bietet einen Service nach dem Verkauf für ein Jahr ab dem Verkaufsdatum an, schließt jedoch Schäden durch unsachgemäße Verwendung nicht ein. Falls Reparatur oder Anpassung erforderlich ist, geben Sie es bitte auf eigene Kosten zurück.,die Firma wird den Schaden des Geräts kostenlos reparieren.
