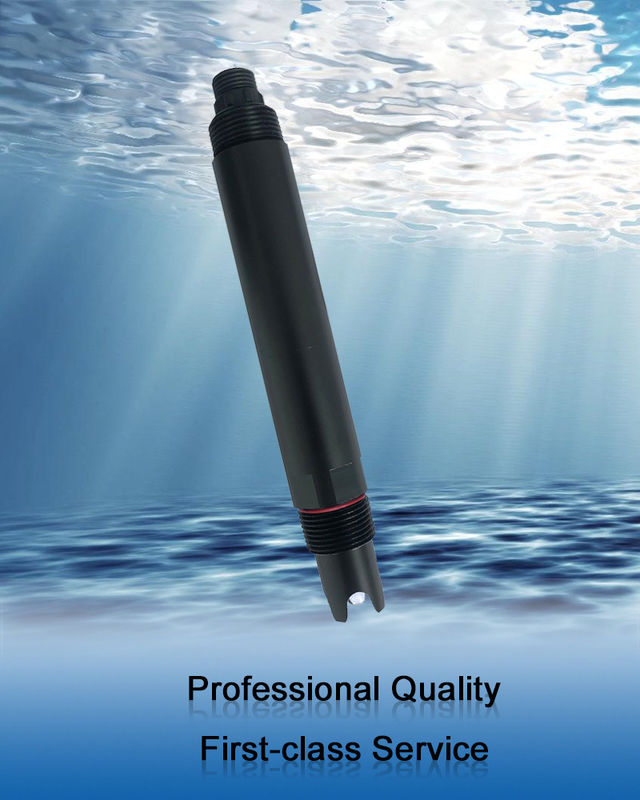

KPH601 Online-PH-Sensor-Signal-Ausgang: RS-485 (Modbus/RTU-Protokoll)

1.Signalverarbeitung und Einflüsse der Umwelt

Kalibrierung und SteuerungDie Elektrode ist durch ihren Nullpunkt und ihre Neigung gekennzeichnet. Neben der Zwei-Punkte-Kalibrierung gibt es andere Methoden, mit denen die Leistung der Elektrode überwacht werden kann.Eine sogenannte Einpunkte kalibrierung kann durchgeführt werden., sofern die Steigung konstant bleibt, wenn anstelle der Pufferlösung eine Prozessprobe entnommen und ihr pH-Wert im Labor gemessen wird,die Elektrode muss nicht aus dem Verfahren entfernt werdenDer pH-Sender kann anhand des für die Probe im Labor gewonnenen pH-Wertes eingestellt werden.Es muss berücksichtigt werden, dass der pH-Wert der gemessenen Lösung eine Funktion verschiedener Parameter wie der Temperatur ist., aufgelöster CO2-Gehalt, Abschluss der Reaktion usw.Eine zweite Möglichkeit zur Steuerung des Systems besteht darin, sowohl den Nullpunkt als auch die Steigung im Labor zu bestimmen und anschließend die Werte in den pH-Sender einzugeben..

TemperaturkompensationDie automatische Temperaturkompensation wird im allgemeinen in der Industrie eingesetzt, außer wenn sowohl die Kalibrierung als auch die pH-Messung bei konstanter Temperatur erfolgen.Wenn sich die Prozesstemperatur nicht um mehr als 10 °C von der Raumtemperatur unterscheidet, ist eine Temperaturkompensation häufig nicht erforderlich, da der Messfehler weniger als 0,15 pH-Einheiten beträgt.

Genauigkeit und Reproduzierbarkeit der MesswerteDie Hauptunterschiede zwischen der pH-Messung im Labor und in der Industrie liegen in der Häufigkeit der Kalibrierung und der Zugänglichkeit des pH-Geräts.Die Genauigkeit und Reproduzierbarkeit der Messwerte hängt im Wesentlichen von der Häufigkeit der Kalibrierung und Wartung der Elektrode ab..

UmweltDie Umgebung beeinflusst hauptsächlich das Kabel und den pH-Sender. Die wichtigsten Faktoren sind die Umgebungstemperatur, relative Luftfeuchtigkeit und elektromagnetische Felder.in der industriellen Schutzklasse IP65 eingehalten werdenIn der Industrie kann es verschiedene Gefahrenbereiche geben. Der pH-Sender muss entsprechend den Anforderungen für jede Sicherheitszone ausgelegt sein.

KabelDa die Signale eine hohe Impedanz aufweisen, sind lange Kabel anfällig für Störungen. Bei einer Kabellänge von über 10 Metern ist ein Vorverstärker wünschenswert; bei einer Länge von über 20 Metern ist ein Vorverstärker unerlässlich.Ein Koaxialkabel wird als Elektrodenanschlusskabel verwendetBei starken elektromagnetischen Störungen (z. B. durch Motoren) ist es ratsam, ein triaxielles Kabel (ein Koaxialkabel mit zusätzlichem Schild) zu verwenden.mit einer Breite von mehr als 20 mm,Der äußere Schild sollte nur an einer Stelle geerdet sein.

SignalinterpretationFür die Signalkonditionierung sind die Sender galvanisch isoliert zwischen Eingang und Ausgang, um Erdungsschleifen zu vermeiden.Dies hilft, Störungen zu vermeiden, die durch mögliche Unterschiede zwischen dem Sender Boden und den Bodenpotentialen im Behälter verursacht werdenDiese Grundströme werden sonst durch die Referenzelelektrode fließen und als Signalfehler erscheinen oder sogar das Referenzsystem zerstören.Diese Art von Störungen werden ausnahmslos durch galvanische Isolierung beseitigt.Digitale Messsysteme Die Entwicklung in den letzten zehn Jahren von digitalen Prozess-analytischen Messsystemen für pH und andere Parameter,hat erhebliche Verbesserungen im Sensorbetrieb bewirktDazu gehört die digitale Übertragung des Messsignals vom Sensor zum Sender.Dies eliminiert den Einfluss der oben genannten Umweltfaktoren und der Kabellänge auf die Signalintegrität..

2.TechnischeSSpezifikationen

3.AbmessungenDSchleifen

Anmerkung:Der Sensoranschluss besteht aus einem M16-5-Kernwasserdichtem Gelenkmannkopf.

4.Einrichtung

Anmerkung: Der Sensor darf bei der Montage nicht verkehrt oder horizontal, mindestens in einem Winkel von 15° oder mehr, installiert werden.
