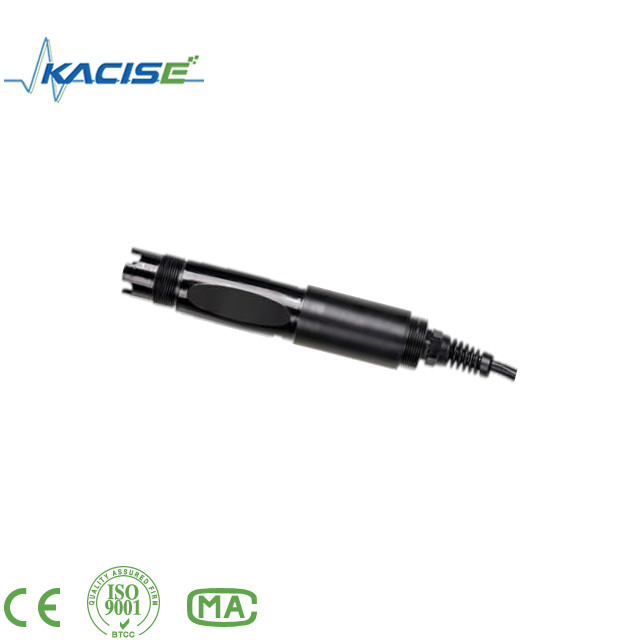

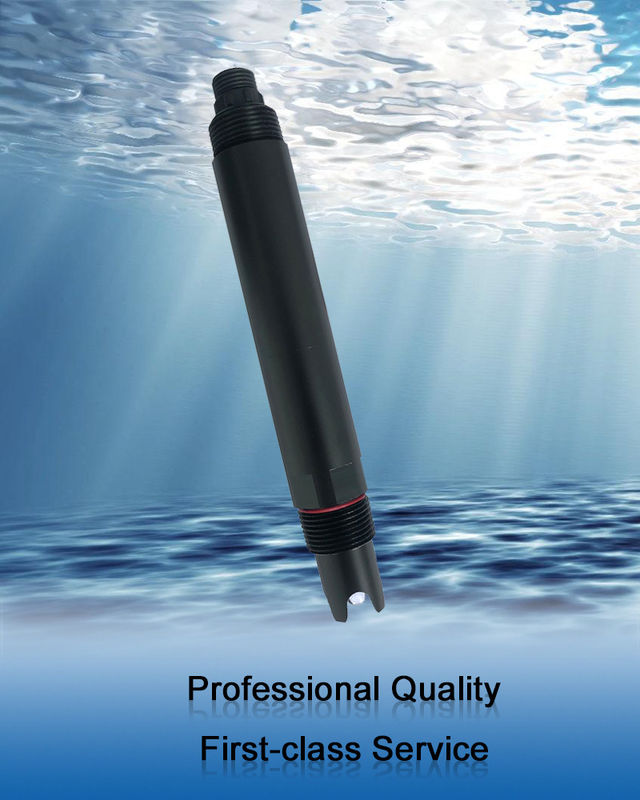

KPH601 Online-PH-Sensor-Signal-Ausgang: RS-485 (Modbus/RTU-Protokoll)

1.Temperaturkompensation

Temperatur-Zeitverhalten von KombinationselektrodenWenn sich die Temperatur des Mediums rasch ändert, wird eine herkömmliche pH-Elektrode so lange treiben, bis die Temperatur der Elektrode und des Mediums gleich werden.Damit eine Kombinationselektrode schnell auf die Temperaturänderungen des Mediums reagiert, müssen die Temperaturen des inneren und des äußeren Referenzelementes immer identisch sein; alternativ muss die Temperaturabhängigkeit der Abblendelemente gleich Null sein.

Optimale Elektroden zeichnen sich vor allem durch die symmetrische Erwärmung oder Abkühlung ihrer Ableiterelemente aus.Sie haben den gleichen Temperaturkoeffizienten und die gleiche isotherme Kreuzung bei pH 7 und 0 mVAuf diese Weise ist eine kurze Reaktionszeit auf Temperaturänderungen sowie eine genaue Temperaturkompensation gewährleistet.

2.Allgemeine pH-Informationen

B.1 Theorie der pH-Messung

pH ist der negative Logarithmus der Wasserstoff-Ionen-Aktivität und ein Maß für die Säure oder

Alkalinität einer Lösung.

pH = ∆log A[H+]

Normalerweise wird der pH-Wert mit einer Glaselektrode und einer Referenzelelektrode gemessen.

Die Glaselektrode fungiert als Wandler und wandelt chemische Energie um (das Wasserstoff-Ion

Die Reaktion ist ausgeglichen und die

Der elektrische Stromkreis wird durch den Strom von Ionen aus der Referenzlösung in die Lösung abgeschlossen

unter Test.

Die Elektrode und die Referenzlösung entwickeln zusammen eine Spannung (emf), deren Größe

Abhängig von der Art der Referenzelektrode, der inneren Konstruktion des Glases

Diese Spannung wird durch die

Ausgedrückt durch die Nernst-Gleichung:

E = Eo (2,3 RT/F) x log A[H+)

E = Eo (Neigung) x Logarithmus A[H+]

wo:

E = die EMF der Zelle

E = das Nullpotential (Ispotential) des Systems.

Konstruktion des Glases und der Referenzelektroden.

R = Gaskonstante

T = Temperatur in Kelvin

A[H+] = Aktivität des Wasserstoff-Ions (von der Konzentration von

Wasserstoff-Ionen)

F = Faraday-Konstante

Für jede Einheitsänderung des pH-Wertes (oder eine Jahrzehntänderung der Ionenkonzentration) wird die

Das Elektrodenpaar ändert sich bei 25 °C um 59,16 mV. Dieser Wert wird als Nernstian Slope bezeichnet.

der Elektrode.

Das pH-Elektrodenpaar wird mit Lösungen bekannter und konstanter Wasserstoff-Ionen kalibriert.

Die Pufferlösungen werden verwendet, um sowohl die

Elektrodenispotential und Neigung.

3.TechnischeSpezifikationen

4.AbmessungenDSchleifen

Anmerkung:Der Sensoranschluss besteht aus einem M16-5-Kernwasserdichtem Gelenkmannkopf.

5.Einrichtung

Anmerkung: Der Sensor darf bei der Montage nicht verkehrt oder horizontal, mindestens in einem Winkel von 15° oder mehr, installiert werden.
