Antriebssensoren für einfache Unterwasserinstallation und -messung bei Arbeitsdruck < 0,6 MPa

Antriebssensoren für einfache Unterwasserinstallation und -messung bei Arbeitsdruck < 0,6 MPa

On-line-Leitfähigkeits-Sensor Modbus

On-line-Meter der Leitfähigkeits-Ip68

Herkunftsort:

China

Markenname:

kacise

Zertifizierung:

CE

Modellnummer:

KEC310

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Reichweite und Auflösung:
0-5000 μs/cm 1
Präzision:
± 1,5% F.S.
Betriebstemperatur:
0 | °C 65
Arbeitsdruck:
< 0,6 MPa
Stromversorgung:
12 ~ 24 VDC ± 10%
Ausgang des Signals:
RS-485 ((Modbus/RTU)
Hervorheben:

On-line-Leitfähigkeits-Sensor Modbus

,

On-line-Meter der Leitfähigkeits-Ip68

Zahlungs- und Versandbedingungen
Min Bestellmenge
0-100
Preis
$0-$2000
Verpackung Informationen
Allgemeines Paket oder Gewohnheitspaket
Lieferzeit
3-10DAYS
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
100
Beschreibung des Produkts

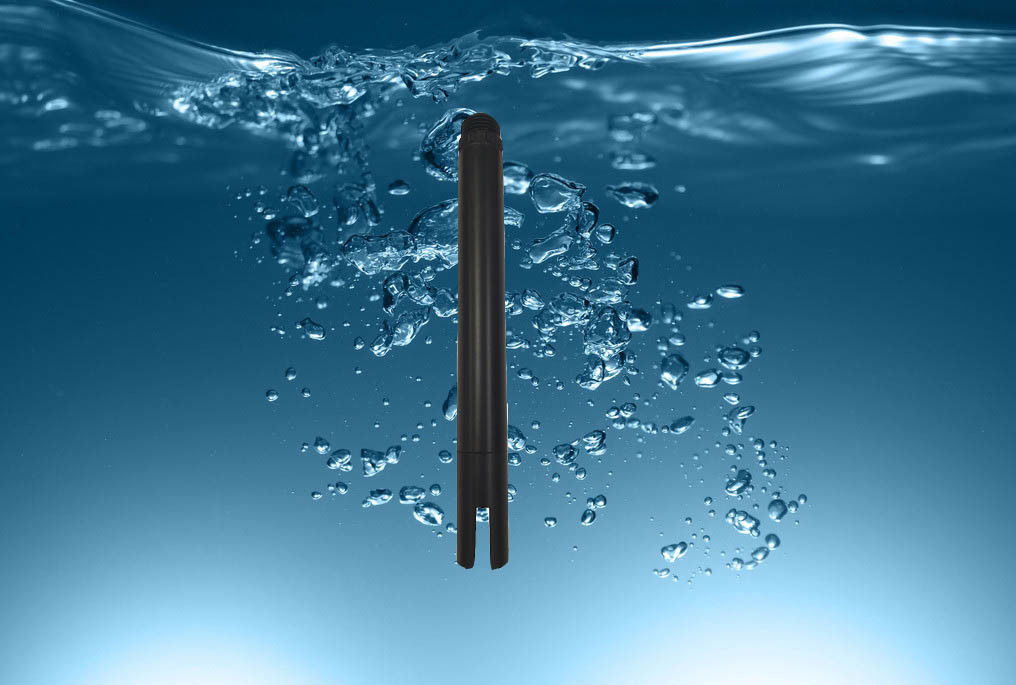

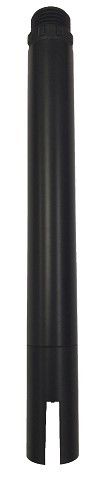

KEC310 Online-Leitfähigkeitssensor Einfach zu installieren Unterwasserinstallation Ip68

1.Anwendungsumfeld

Trinkwasser/Oberflächengewässer/verschiedene Wasserversorgungen/Industriewasserbehandlung

2.Eigenschaft

  • Ausgang des Signals: RS-485 (Modbus/RTU-Protokoll)
  • Bequem für die Verbindung mit PLC, DCS, Industrial Control Computer, General Controller, papierlosem Aufnahminstrument oder Touchscreen und anderen Geräten von Drittanbietern.
  • Einfach zu installieren: Unterwasserinstallation.
  • Ip68, Eindämmungsstufe.

3.Technische Spezifikationen

Modellnummer KEC310
Reichweite und Auflösung 0-5000μs/cm 1
Präzision ± 1,5% F.S.
Betriebstemperatur 0 ~ 65 °C
Arbeitsdruck < 0,6 MPa
Stromversorgung 12 ~ 24 VDC ± 10%
Ausgang des Signals RS-485 ((Modbus/RTU)
Kontaktmaterial Abs
Installationsmodus Montage mit Eintauchen
Kabellänge 5 Meter, andere Länge kann angepasst werden
Temperaturkompensation Automatische Temperaturkompensation (PT1000)
Kalibriermodus Zwei-Punkte-Kalibrierung
Stromverbrauch < 0,05 W
Schutzniveau IP68


4.Dimensionelle Zeichnung

Antriebssensoren für einfache Unterwasserinstallation und -messung bei Arbeitsdruck < 0,6 MPa 0

5.Installation

Antriebssensoren für einfache Unterwasserinstallation und -messung bei Arbeitsdruck < 0,6 MPa 1

Anmerkung: Mindestens 2 cm von der Unterseite und den Seitenwänden des Behälters während der Montage und Prüfung entfernt.



6Elektrolytische Leitfähigkeit und ihre Messung



Unsere Körperflüssigkeiten - Blut, Lymphe und Zwischenspeicherflüssigkeit - haben alle eine hohe Konzentration an Natriumchlorid und anderen Mineralien; sie sind alle Elektrolyte; die Leitfähigkeit des Blutes beträgt ungefähr 0.54 S/m bei 37°C

Die Leitfähigkeit von wässrigen Lösungen, in denen der elektrische Strom durch geladene Ionen getragen wird, wird durch die Anzahl der Ladungsträger (die Konzentration) bestimmt.die Geschwindigkeit ihrer Bewegung (die Ionenmobilität hängt von der Lösungstemperatur ab) und die Ladung, die sie tragen (Valenz der Ionen)In den meisten wässrigen Lösungen führt die höhere Konzentration daher zu mehr Ionen und damit zu einer höheren Leitfähigkeit.die Leitfähigkeit kann mit zunehmender Konzentration abnehmenDaher können zwei verschiedene Konzentrationen desselben Salzes die gleiche Leitfähigkeit aufweisen.

Die Temperatur beeinflusst auch die Leitfähigkeit, denn bei höheren Temperaturen bewegen sich Ionen schneller und erhöhen die Leitfähigkeit.Das gewöhnliche Destillationswasser in Gleichgewicht mit Kohlendioxid in der Luft und insgesamt gelösten Feststoffen von weniger als 10 mg/l hat eine Leitfähigkeit von etwa 20 μS/cmDie Leitfähigkeit verschiedener Lösungen ist in der nachstehenden Tabelle dargestellt.

Die Leitfähigkeit des destillierten Wassers beträgt etwa 0,055 μS/cm

Leitfähigkeit verschiedener Wasserlösungen bei 25°C
Reines Wasser 0.055 μS/cm
Deionisiertes Wasser 10,0 μS/cm
Regenwasser 50 μS/cm
Trinkwasser 50 bis 500 μS/cm
Haushaltsabwasser 00,05 bis 1,5 mS/cm
Industrieabwasser 00,05 bis 10 mS/cm
Meerwasser 35 bis 50 mS/cm
Natriumchlorid, 1 mol/l 85 mS/cm
Salzsäure, 1 mol/l 332 mS/cm



Zwei Elektroden eines Leitfähigkeitssensors (links) und des Temperatursensors (rechts), die für die automatische Temperaturkompensation (ATC) in einem TDS-Meter verwendet werden

Zur Bestimmung der Leitfähigkeit einer Lösungein Leitungs- oder Widerstandsmesser (sie sind technisch gleich) wird in der Regel verwendet und der gemessene Wert wird dann manuell oder automatisch auf die Leitfähigkeit neu berechnetDies geschieht durch Berücksichtigung der physikalischen Eigenschaften des Messgeräts oder Sensors, einschließlich der Fläche der Elektroden und der Trennstrecke zwischen den beiden Elektroden.Die Sensoren sind ziemlich einfach.: sie bestehen aus einem Elektrodenpaar, das in die Elektrolytlösung eingetaucht ist.Zellkonstante, das durch das Verhältnis des Abstands zwischen den Elektroden gegeben wirdDzum Bereich, der für den Stromstrom normal istEine:

K = D/A

Diese Formel funktioniert gut, wenn die Fläche der Elektroden viel größer ist als die Trennung zwischen ihnen, da in diesem Fall die meisten elektrischen Ströme direkt zwischen den Elektroden fließen.für 1 Kubikzentimeter FlüssigkeitK = D/A= 1 cm/1 cm2 = 1 cm−1. Beachten Sie, dass Zellen mit kleinen, weit auseinander liegenden Elektroden eine Zellkonstante von 1,0 cm−1 oder mehr haben, während Zellen mit größeren und eng auseinander liegenden Elektroden eine Konstante von 0 haben.mit einer Breite von nicht mehr als 20 mmDie Zellkonstante verschiedener Geräte zur Messung der Leitfähigkeit variiert von 0,01 bis 100 cm−1.

Antriebssensoren für einfache Unterwasserinstallation und -messung bei Arbeitsdruck < 0,6 MPa 2

Theoretische Zellkonstante: LinksK= 0,01 cm-1, rechts K= 1 cm−1

Um die Leitfähigkeit aus der gemessenen Leitfähigkeit zu ermitteln, wird folgende Formel verwendet:

σ = K ∙ G

wo

σist die Lösungsleitfähigkeit in S/cm,

Kist die Zellkonstante in cm−1,

Gist die Zellleitfähigkeit in Siemens.

Die Zellkonstante wird in der Regel nicht berechnet, sondern für ein bestimmtes Messgerät oder ein bestimmtes Gerät mit einer Lösung mit bekannter Leitfähigkeit gemessen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Weil die Leitfähigkeit von der Lösungstemperatur abhängt, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

Die einfachste Methode zur Messung der Leitfähigkeit besteht darin, zwei flache Elektroden, die in die Lösung eingetaucht sind, mit einer Spannung zu versehen und den daraus resultierenden Strom zu messen.Nach Ohms Gesetz, die LeitfähigkeitGist das Verhältnis von StromIch...zur SpannungV:

G = I/V

Es gibt jedoch viele Schwierigkeiten: Bei gleichzeitiger Spannung können sich Ionen in der Nähe der Elektrodenoberfläche ansammeln und an den Oberflächen chemische Reaktionen auftreten.Dies führt zu einer erhöhten Polarisierungswiderstand auf den ElektrodenoberflächenWenn wir versuchen, den Widerstand von z.B. Natriumchloridlösung mit einem Multimeter zu messen, dann ist es nicht möglich, die Widerstandsfähigkeit zu messen.Wir werden deutlich sehen, dass die Lesung auf dem Display steigt ziemlich schnellUm dieses Problem zu lindern, werden oft vier Elektroden anstelle von zwei verwendet.

Die Elektrodenpolarisierung kann verhindert oder verringert werden, indem ein Wechselstrom angewendet und die Messfrequenz angepasst wird.wo der Polarisierungswiderstand vergleichsweise gering istBei der Messung hoher Leitfähigkeit werden höhere Frequenzen verwendet, wobei die Frequenz normalerweise automatisch anhand der gemessenen Leitfähigkeit einer Lösung angepasst wird.Moderne digitale 2-Elektroden-Leitfähigkeitsmessgeräte verwenden in der Regel komplexe Wechselstromwellenformen und TemperaturkompensationSie werden in der Fabrik kalibriert und müssen oft vor Ort neu kalibriert werden, da sich die Zelle mit der Zeit ständig ändert.Es kann durch Kontamination oder physikalisch-chemische Modifikation von Elektroden verändert werden.

In einem traditionellen 2-Elektroden-Leitfähigkeitsmessgerät wird eine Wechselspannung zwischen den beiden Elektroden angewendet und der resultierende Strom gemessen.hat einen Nachteil: er misst nicht nur den Lösungswiderstand, sondern auch den durch die Polarisierung der Elektroden verursachten WiderstandUm den Effekt der Polarisierung zu minimieren, werden häufig 4-Elektrodenzellen sowie platinierte Zellen, die mit Platinschwarz bedeckt sind, verwendet.
