Methoden-den on-line-Trübungs-Sensor zerstreuen Entstörungs

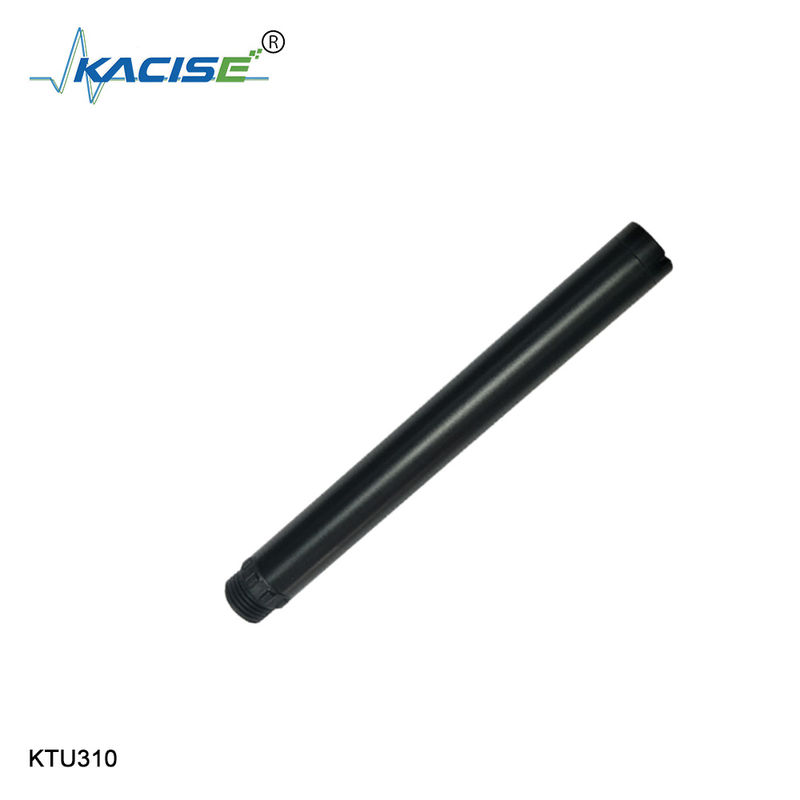

Angeln on-line-Sensor 90 der Trübungs-KTU310 ° das Zerstreuen der Prinzip-Faser-Struktur, starke Entstörungsfähigkeit

1.Principle

Das KTU310 integrierte on-line--turbidimeter wird entworfen und gemacht durch das Prinzip des Zerstreuens des hellen turbidimeter. Wenn ein Lichtstrahl eine Wasserprobe kommt, wird das Licht durch das Trübungsmaterial in der Wasserprobe gestreut. Die Trübung in der Wasserprobe kann berechnet werden, indem man die Intensität des Streulichts in der vertikalen Richtung des Vorfalllichtes misst und es mit dem internen Kalibrierungswert vergleichend, ist der Endwert Ertrag nach Linearisation.

2.Feature

90 ° Winkel, der Prinzip, eingebauten Temperaturfühler zerstreut

Unterstützung RS-485, Modbus-/RTUprotokoll

Faserstruktur, die starke Entstörungsfähigkeit des externen Lichtes

Die Infrarot-LED-Lichtquelle, hohe Stabilität

IP68, Schild, Wassertiefe, 20 Meter

Bequem, schnell, stabil und einfach instandzuhalten

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

Spitzen: Orion Method AQ4500

Der Orion Method AQ4500 wurde durch Thermo wissenschaftliches entwickelt und basiert auf dem Gebrauch von ihrem Trübungsmeter, Thermo Modell AQ4500 Orions AQUAfast Turbidimeter. Diese Methode folgt allen Anforderungen von EPA-Methode 180,1 außer der spezifizierten Lichtquelle. Diese Methode erfordert noch einen 90-Grad-Fotodetektor mit einer Spektralantwort zwischen 400 Nanometer und 600 Nanometer, und Vorfall und Streulicht können nicht weiter reisen, als 10 cm kombinierten.

Der Spektralertrag einer überzogenen blauen LED ist wie der einer Wolframlampe.

Anstatt, eine vielfarbige Wolframlampe als Lichtquelle zu benutzen, benutzt die Orions-Methode AQ4500 eine „weiße“ LED. Um einen Breitbandertrag mit einer gewöhnlich Schmalband-LED zu erzielen, benutzt diese Methode einen Phosphor beschichtete blaue LED. Dieses erweitert den Spektralertrag von der blauen 450 Nanometer Wellenlänge zu einer Antwort des breiten Spektrums wie einer Wolframquelle/einer Kadmiumsulfiddetektorkombination.

Außerdem lässt der Gebrauch von einer Lichtquelle LED schnellen Impulsbetrieb zu. Indem sie das Licht pulsiert, ermöglicht diese Methode synchrone Entdeckung ⁴⁰. Synchrone Entdeckung bedeutet, dass alles Streulicht oder elektronisch-bedingten Fehler heraus verringert werden und fast annulliert werden können. Der Orion Method AQ4500 verringert auch die Fehler, die passend sind, Absorption zu färben, indem er zwei Fotodetektoren verwendet. Zusätzlich zum nephelometrischen hat 90-Grad-Detektor, das turbidimeter AQ4500 einen übertragenen (180-Grad) hellen Detektor ⁴⁶. Das Licht, das den übertragenen Detektor erreicht, wird als Bezugsstrahl gegen den nephelometrischen Streulichtstrahl benutzt. Dieses lässt den Farbausgleich wegen der Absorption zu.

Der Orion Method AQ4500 pflegt ratiometric, nephelometrische Technologie, um Trübung zu messen.

Um mit dem EPA konform zu bleiben, hat der Orion Method AQ4500 eine begrenzte Strecke 0.06-40 NTU. Wenn eine Probe über dieser Grenze liest, sollte sie zu unter 40 NTU verdünnt werden. Das neue Maß kann mit dem Verdünnungsfaktor dann multipliziert werden, um die Trübung der Stammprobe zu bestimmen. Während das Handbuch für dieses Instrument behauptet, dass es von 0-4000 NTU benutzt werden kann, begrenzt die anerkannte Version dieser Methode Lesungen auf 40 NTU. Es sollte gemerkt werden, dass, gerade weil ein Instrument oder eine Methode durch das EPA genehmigt wird, nicht bedeutet, dass es mit EPA-Methode 180,1 konform ist. Das Thermo turbidimeter Orions AQ4500 ist für Trübungen zwischen 0.06-40 NTU EPA-anerkannt, aber, weil es eine LED und keine Glühlampe benutzt, ist es nicht mit EPA-Methode 180,1 konform.
