Methoden-den on-line-Trübungs-Sensor zerstreuen Entstörungs

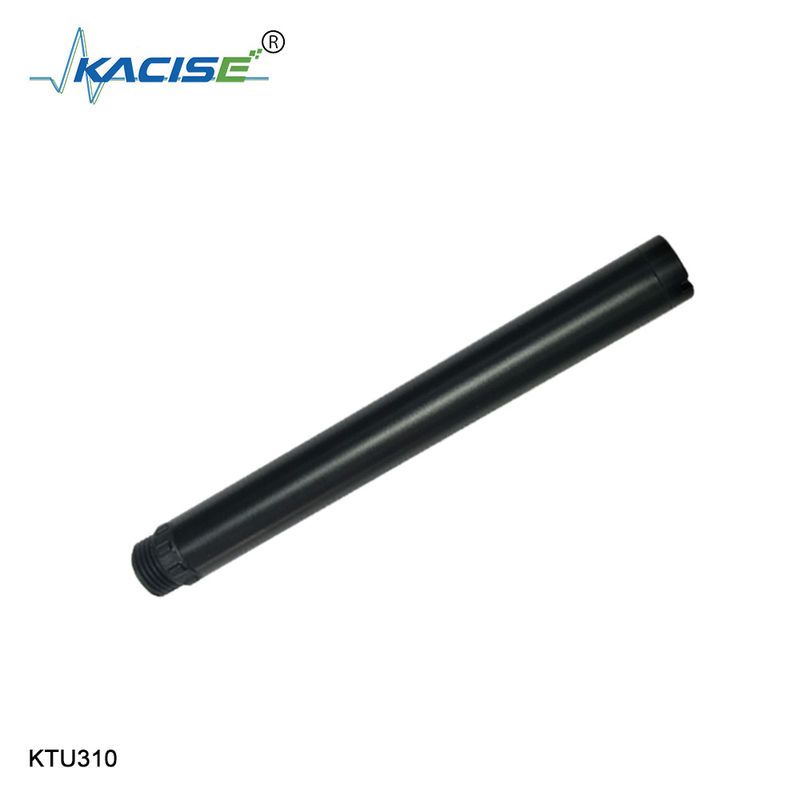

Angeln on-line-Sensor 90 der Trübungs-KTU310 ° das Zerstreuen der Prinzip-Faser-Struktur, starke Entstörungsfähigkeit

1.Principle

Das KTU310 integrierte on-line--turbidimeter wird entworfen und gemacht durch das Prinzip des Zerstreuens des hellen turbidimeter. Wenn ein Lichtstrahl eine Wasserprobe kommt, wird das Licht durch das Trübungsmaterial in der Wasserprobe gestreut. Die Trübung in der Wasserprobe kann berechnet werden, indem man die Intensität des Streulichts in der vertikalen Richtung des Vorfalllichtes misst und es mit dem internen Kalibrierungswert vergleichend, ist der Endwert Ertrag nach Linearisation.

2.Feature

90 ° Winkel, der Prinzip, eingebauten Temperaturfühler zerstreut

Unterstützung RS-485, Modbus-/RTUprotokoll

Faserstruktur, die starke Entstörungsfähigkeit des externen Lichtes

Die Infrarot-LED-Lichtquelle, hohe Stabilität

IP68, Schild, Wassertiefe, 20 Meter

Bequem, schnell, stabil und einfach instandzuhalten

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

Spitzen: AMI Turbiwell

Das EPA genehmigte berührungsfreies Nephelometer der alternativen Methode

Diese Methode ist in diesem es ist eine EPA-anerkannte Trübungsüberwachungsmethode für ein berührungsfreies turbidimeter ⁴⁹ einzigartig. Als berührungsfreie oder Oberflächenstreuung Nephelometer, ist AMI Turbiwell für ununterbrochene Überwachung, wie andere Prozess- oder on-line-Überwachungsgeräte bestimmt. Bis 2009 wurde kein Oberflächestreuungsentwurf durch das USEPA genehmigt.

Dieser Entwurf erfordert, dass die Lichtquelle eine LED mit einer Spektralantwort zwischen 400 und 600 Nanometer ist. Der VorfallLichtstrahl sollte geangelt werden, um die Oberfläche des Wassers an zu erreichen 45-Grad- angeln, +/- 5 Grad. Ein Strahlenteiler sollte gewohnt sein, einen kleinen Teil dieses Lichtstrahls abzulenken, bevor er das Wasser schlägt. Dieser abgelenkte Strahl wird als Bezugssignal zur Überwachung von Lichtstärke benutzt. Der Primärphotodetektor wird an einem rechtwinkligen zur Lichtquelle eingestellt und sollte eine Höchstspektralantwort zwischen 400-600 Nanometer haben. Ein Algorithmus bestimmt dann die Trübungsniveaus, die auf der Lichtstärke der zerstreuten und Bezugssignale basieren.

Obwohl es ein Oberflächestreuungsentwurf ist, reiste die Gesamtstrecke durch den Lichtstrahl (von der LED-Quelle zum Fotodetektor) sollte 10 cm nicht übersteigen. Zu nur angewendet werden durch das EPA genehmigt zu werden, kann diese Methode für die Strecke 0-40 NTU. Jedoch kann dem Nephelometer selbst benutzt werden bis 200 NTU, obwohl diese Lesungen nicht als EPA-konform gelten.
