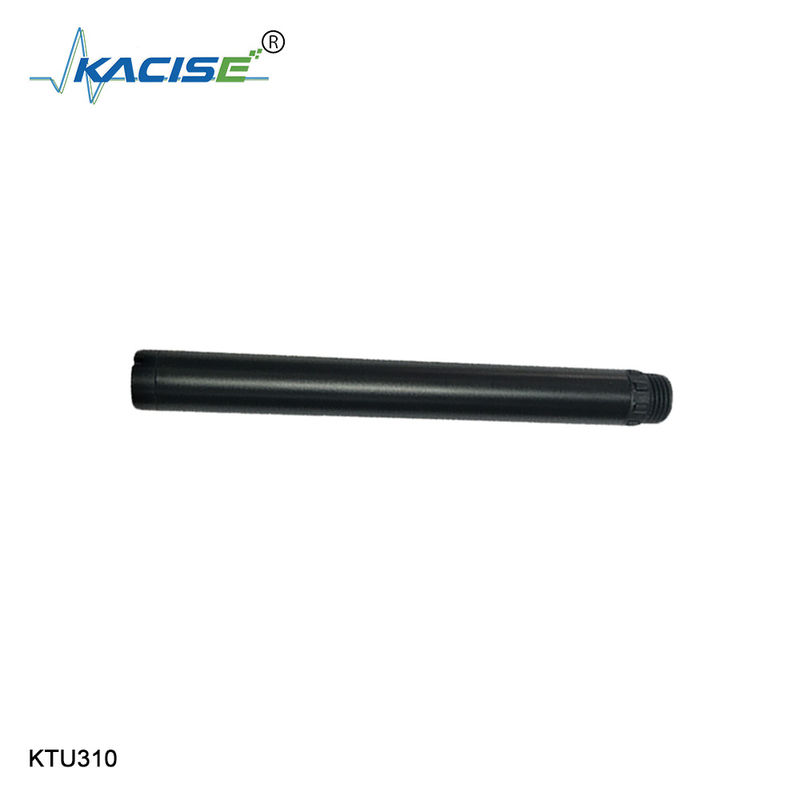

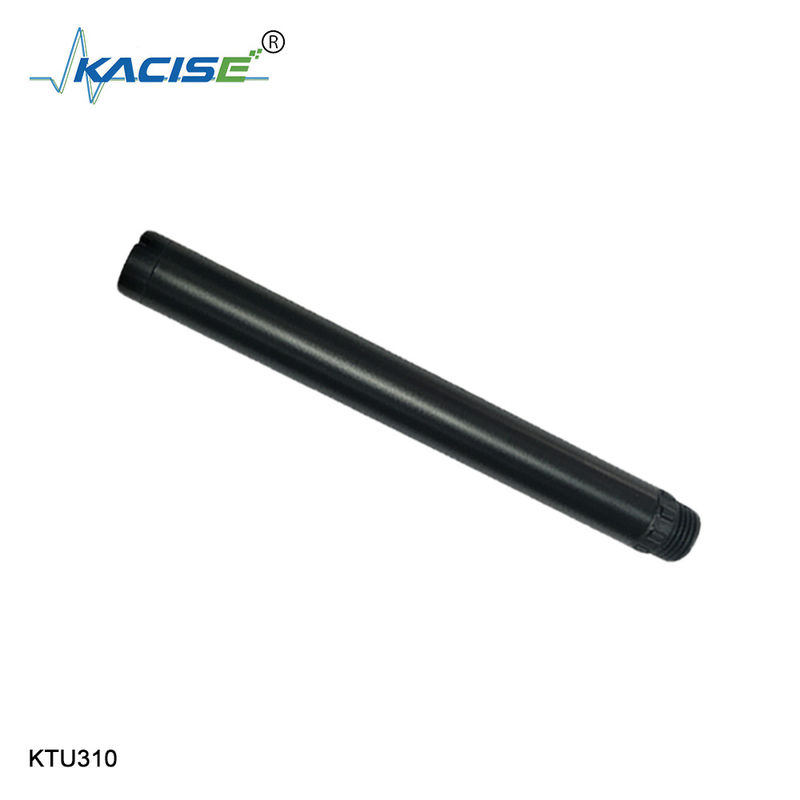

KTU310 Online-Trübungssensor 90 ° Winkel Streuungsprinzip Faserstruktur, starke Störungshemmung

1.Grundsatz

Der integrierte Turbidimeter KTU310 ist nach dem Prinzip des Streulichtturbidimeterkonzeptions- und Fertigungsverfahren ausgelegt.Das Licht wird durch das Trübungsgehalt in der Wasserprobe zerstreut.. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, der endgültige Wert wird nach der Linearisierung ausgegeben.

2.Eigenschaft

• 90°-Winkel-Streuungsprinzip, eingebauter Temperatursensor
• Unterstützung von RS-485, Modbus/RTU-Protokoll
• Faserstruktur, starke Störungsfreiheit durch äußeres Licht
• Infrarot-LED-Lichtquelle, hohe Stabilität
• IP68, Schutzschild, Wassertiefe, 20 Meter
• Bequem, schnell, stabil und leicht zu warten

3.Technische Spezifikationen

4.Dimensionelle Zeichnung

Tipps: Methode zur Messung der historischen Trübung

Der Jackson Candle Turbidimeter verwendet Dämpfung, um Trübung zu bestimmen.
Die historische Methode zur Messung der Trübung war das vor über einem Jahrhundert entwickelte Jackson Candle Turbidimeter, das aus einer Kerze und einem flachen Glasrohr zusammengesetzt wurde.Ähnlich wie ein TransparenzrohrDas Licht verschwindet nicht vollständig, sondern nur das Bild der Flamme.Dies geschieht, wenn die Intensität des übertragenen Lichts gleich der Menge an Licht ist, die von Partikeln im Wasser zerstreut wirdJe trüber das Wasser ist, desto schneller verschwindet das Bild der Flamme.
Das Jackson Candle Turbidimeter war der erste praktische Versuch, Trübung zu quantifizieren.die “Kalibrierung“ des Schlauchs an das Auge des Benutzers ermöglichtWährend die Skala des Turbidimeters in ppm-Siliciumsilikon lag, wurden die Einheiten für dieses Instrument Jackson Turbidity Units (JTU) genannt.Es wurde als neuer Kalibrierstandard für diese Methode verwendet., und Formazin Turbidity Units (FTU) eingeführt wurden 31. Allerdings war dieser Anwendungsbereich auch mit der Verbesserung der Normen begrenzt.Der Jackson Candle Turbidimeter konnte keine Trübung unter 25 JTU 2 erkennen.,31Es war auch sehr subjektiv, da die Messungen auf menschlicher Beobachtung beruhten. Dies führte zu Fehlern, die auf persönlicher Wahrnehmung und Urteilsvermögen basierten.Andere Turbidimeter wurden entwickelt, die auf Lichtlöschung basieren.Sie waren jedoch immer noch von der menschlichen Sehkraft abhängig.Diese Methoden gelten als veraltet zugunsten von Trübungsinstrumenten (wie Zählern und Sensoren), die einen größeren Messbereich und eine verbesserte Genauigkeit bieten.
