Methoden-den on-line-Trübungs-Sensor zerstreuen Entstörungs

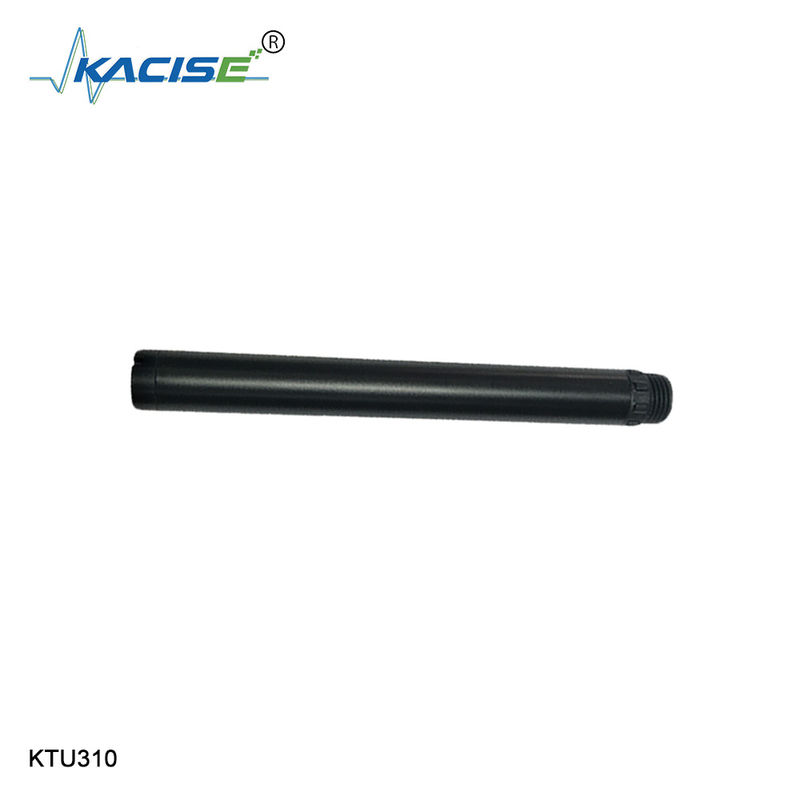

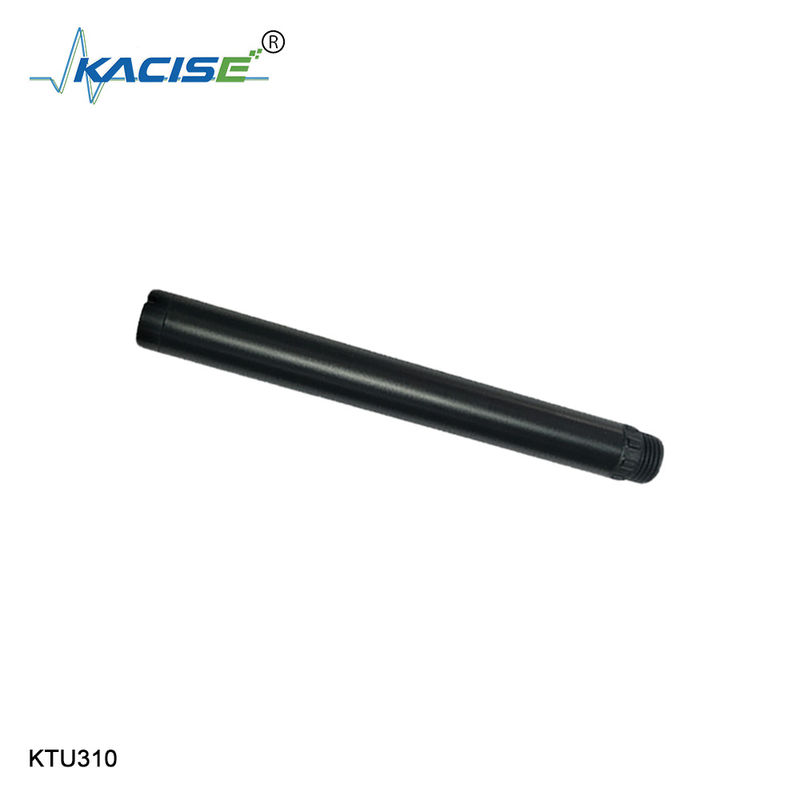

Angeln on-line-Sensor 90 der Trübungs-KTU310 ° das Zerstreuen der Prinzip-Faser-Struktur, starke Entstörungsfähigkeit

1.Principle

Das KTU310 integrierte on-line--turbidimeter wird entworfen und gemacht durch das Prinzip des Zerstreuens des hellen turbidimeter. Wenn ein Lichtstrahl eine Wasserprobe kommt, wird das Licht durch das Trübungsmaterial in der Wasserprobe gestreut. Die Trübung in der Wasserprobe kann berechnet werden, indem man die Intensität des Streulichts in der vertikalen Richtung des Vorfalllichtes misst und es mit dem internen Kalibrierungswert vergleichend, ist der Endwert Ertrag nach Linearisation.

2.Feature

90 ° Winkel, der Prinzip, eingebauten Temperaturfühler zerstreut

Unterstützung RS-485, Modbus-/RTUprotokoll

Faserstruktur, die starke Entstörungsfähigkeit des externen Lichtes

Die Infrarot-LED-Lichtquelle, hohe Stabilität

IP68, Schild, Wassertiefe, 20 Meter

Bequem, schnell, stabil und einfach instandzuhalten

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

Spitzen: Messende Trübung mit einem Trübungs-Meter

Eine der allgemeineren Methoden des Messens von Trübung ist mit einem Trübungsmeter. Trübungsmeter können Hand- und Feld-bereit oder bestimmt für Labor-benchtop Gebrauch sein. Diese Instrumente benutzen eine Lichtquelle und eine oder mehrere Detektoren, um das Licht zu messen, das durch Partikel in den Wasserproben gestreut wird.


Helle Streuung

Ein Partikel das größer ist, wird mehr Licht vorwärts gestreut.

Licht wird durch Partikel im Wasser gestreut und absorbiert. Sogar hat klares Wasser die winzige helle Streuung wegen des Vorhandenseins von aufgelösten Partikeln und von Molekülen. Diese Streuung kann in jeder möglicher Richtung sein, und die Intensität in irgendeiner gegebenen Richtung ist von der Lichtquelle und von der Größe der Partikel abhängig. Wenn ein Partikel viel kleiner als der Lichtstrahl ist, ist das Zerstreuen in allen Richtungen symmetrisch. Der Partikel das größer wird, jedoch wird mehr Licht vorwärts gestreut (weg von dem Lichtstrahl).

Wellenlänge beeinflußt auch helle Streuung. Im allgemeinen zerstreuen kürzere Wellenlängen mehr als längere Wellenlängen für die gleiche Teilchengröße ³². Kürzere Wellenlängen sind auch gegen Absorption durch farbige Moleküle in der Probe anfälliger. Fast-Infrarotlicht wird selten absorbiert, so farbiges Material beeinflußt es nicht ³² auflöste. Dieses ist einer der Gründe, dass Trübungsmaße durch verschiedene Methoden sind häufig nicht vergleichbar machten – wenn die Lichtquelle unterschiedlich ist, ist die helle Streuung unterschiedlich. Während dieses in den Berechnungen erklärt wird, werden entsprechende Ergebnisse garantiert.

Der Abstand reiste durch Streulicht beeinflußt auch Trübungslesungen. Das länger der helle Weg zwischen der Lichtquelle und dem Fotodetektor, das besser die Entschließung des Instrumentes auf niedrigen Trübungsniveaus. Die längsten Weglängen sind bei 90 und 180 Grad. Jedoch den Weglängen-Opfermessbereich erhöhend. begrenzen die EPA 180,1 und die Methoden ISO 7027 helle Weglänge auf 10 cm-Summe. Eine verringerte Weglänge (wie ein Rückstreu-ansässiger Fotodetektor) erhöht die obere Grenze des Trübungsmaßes.

Jedoch wird mehr, Partikel in der Probe sich darzustellen zerstreut, mehr das Licht. Trübungsmeter messen die Menge des Lichtes zerstreut in einem spezifischen Winkel und wandeln diese Lesung in ein Trübungsmaß um. Einige turbidimeters sind entworfen, um Farbabsorption und hohe Trübungen zu entschädigen, während andere für die genauen und genauen Lesungen auf sehr niedrigen Trübungsniveaus bestimmt sind. Die meisten Trübungsmeter setzen nephelometrische Technologie ein, obwohl Verminderung und ratiometric Instrumente existieren.
