Herkunftsort:
China (Festland)
Markenname:
KACISE
Zertifizierung:
certificate of explosion-proof, CE
Modellnummer:
KUS600
Dokument:

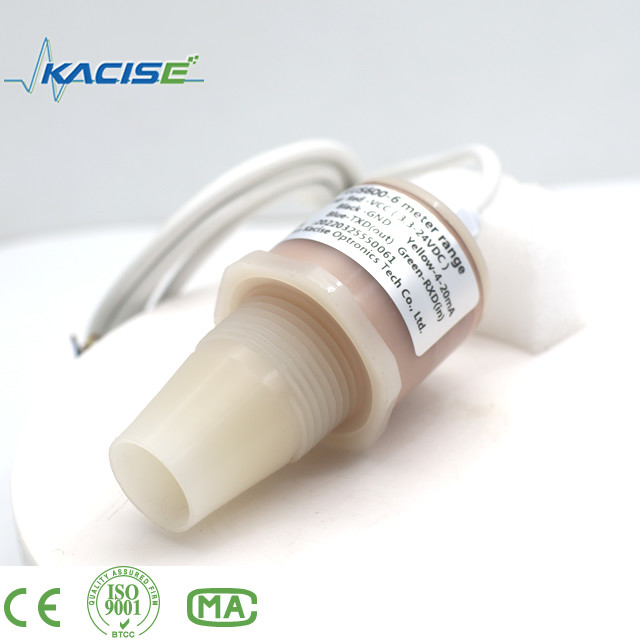

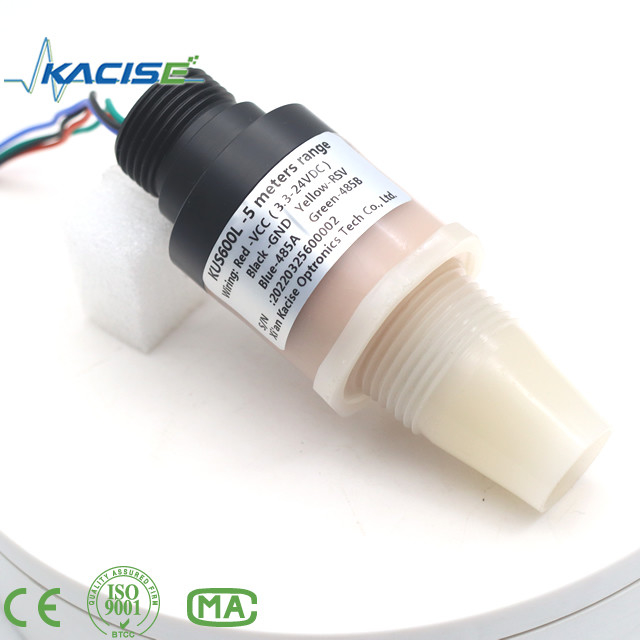

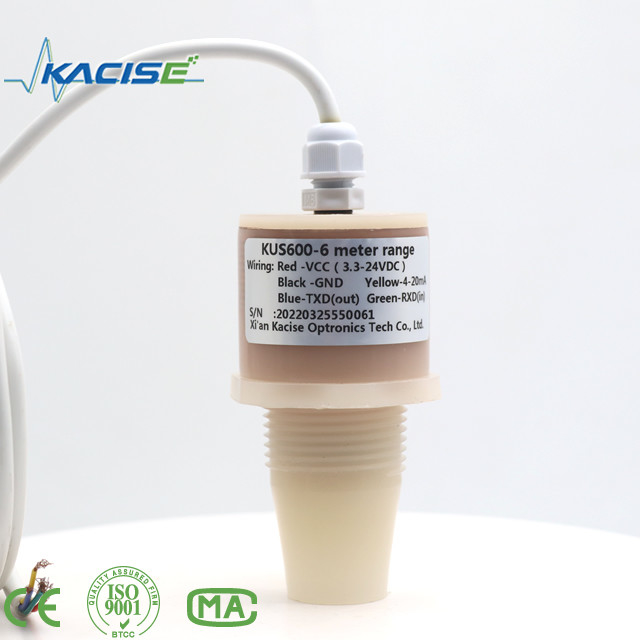

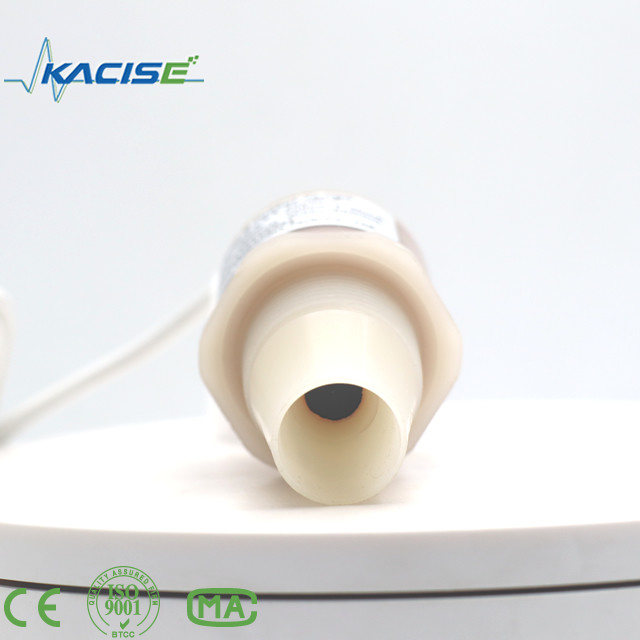

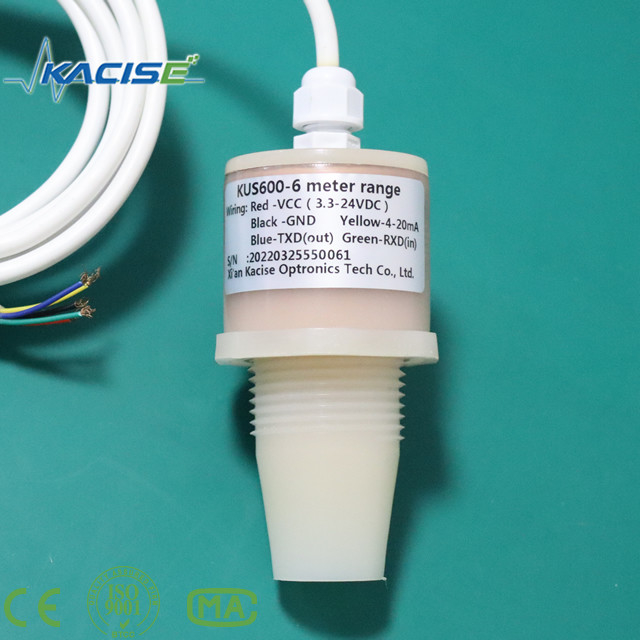

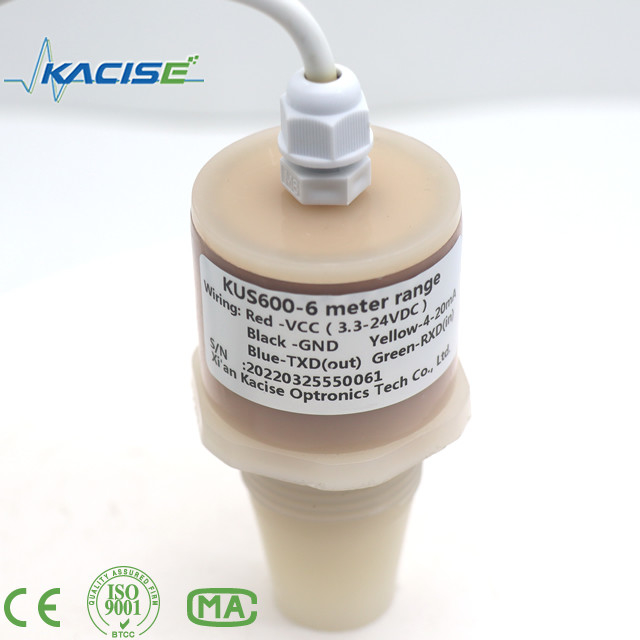

Der Ultraschallsensor KUS600 aus PVDF/PTFE-Materialien wird zur Abstands- und Flüssigkeitsmessung verwendet.
Eigenschaft | Wert |
---|---|
Messdistanz | 0.6m-5m |
Blinder Fleck | 0... 600 mm |
Stromversorgung | 3.3V bis 24V |
Stromverbrauch | Schlafzustand: < 0,3 mA Wellenzustand: < 20 mA (Wellenzeit < 1 ms) Erfassungszustand: < 5 mA |
Schutzniveau | IP68 |
Schalenmaterial | PVC/PVDF/PTFE |
Genauigkeit im Bereich | ≤ 1% F.S. |
Auflösungsbereich | 0.1 mm |
Betriebsstrom | ≤ 45 mA |
Ausgangsmodell | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 |
Umgebungstemperatur | -40...85°C (233...358K) |
Elektrische Verbindung | 5-Kernkabel (Analog-Ausgang), 6-Kernkabel (Switch-Ausgang) |
Die Einheit im Diagramm ist mm.
Farbe des Kabels | Ausrüstung | Beschreibung | Anmerkung |
---|---|---|---|
Rot | 1 | Stromversorgung | |
Schwarz | 2 | GND | |
Gelb | 3 | Analog-Ausgabe | Der 600B funktioniert im Modus 1 oder 0 kann nicht im Energiesparmodus funktionieren, wenn der analoge Ausgang von 4-20mA, 0-3.3V und 0-5V verwendet wird. |
Blau | 4 | RS485A+ | TTL-TXD für ttl-Ausgangssignal |
Grün | 5 | RS485B- | TTL-RXD für ttl-Ausgangssignal |
Farbe des Kabels | Ausrüstung | Beschreibung | Anmerkung |
---|---|---|---|
Rot | 1 | Stromversorgung | |
Schwarz | 2 | GND | |
Gelb | 3 | Ausgang des Schalters | Laststrom 1A@60V |
Weiß | 4 | Ausgang des Schalters | |
Braun | 5 | RS485A+ | TTL-TXD für ttl-Ausgangssignal |
Grün | 6 | RS485B- | TTL-RXD für ttl-Ausgangssignal |
Sensorbereich | 600...5000 mm @ 3,3 V Stromversorgung. Die Messdistanz kann 6 Meter erreichen, wenn die Stromversorgung 24 V beträgt. |
Anpassungsbereich | 300... 5000 mm |
Nicht verwendbarer Bereich | 0...600 mm |
Antwortverzögerung | ca. 10 ms |
Material | PVDF |
Betriebsspannung UB | 3.3...24 V Gleichstrom, Wellenfrequenz 10% SS |
Stromzufuhr ohne Last I0 | ≤ 20 mA während der aktiven Periode und ≤ 0,3 mA während der Schlafzeit |
