Name: Ultraschallentfernungsmessgerät des Typs M30 mit IP65-Schutz und hoher Genauigkeit ≤ 1% für präzise Messungen
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Typ1
Price: 1,000.10 USD
Availability: InStock

Zu Hause > produits > Ultraschallwandler-Sensor >

Ultraschallentfernungsmessgerät des Typs M30 mit IP65-Schutz und hoher Genauigkeit ≤ 1% für präzise Messungen

Ultraschallsensor des wandler-KUS3000

Ultraschallwandler-Sensor für Abstand

Annäherungssensor des Niveau-KUS3000

Herkunftsort:

China

Markenname:

Kacise

Zertifizierung:

Modellnummer:

KUS3000 M30-Typ1

Dokument:

KUS3000 Ultrasonic Level Me....1.pdf

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Reichweite:

200...2000 mm

Blinder Fleck:

200 mm

Ansprechzeit:

10 ms

Versorgungsspannung:

13...30 V DC

Leerlaufstrom:

≤ 45 MA

Wiederholbarkeit:

≤ 1%

Hervorheben:

Ultraschallsensor des wandler-KUS3000

Ultraschallwandler-Sensor für Abstand

Annäherungssensor des Niveau-KUS3000

Zahlungs- und Versandbedingungen

Min Bestellmenge

Preis

verhandelbar

Verpackung Informationen

15*20*15cm, 0.3kg

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

100+

Verwandte Produkte

Video

KUS650 Ultraschall-Tank-Wireless-Niveau-Sensor mit IP65-Schutz und 200 mm~3000 mm Detektionsbereich für Abwasserbehandlung

Beste Preis erhalten

Video

KUM2500C Ultraschall-Brennstoffbehälter-Niveau-Sensor mit 0,1 mm Messlösung IP67-Schutz und RS232/RS485/TTL/4-20mA-Schnittstelle

Beste Preis erhalten

Video

15m Kontaktloser Ultraschallwasserstandssensor mit RS485 Ausgang IP68 Schutz Korrosionsbeständig Hohe Empfindlichkeit

Beste Preis erhalten

Video

Kleinster oder Miniatur-Flüssigkeitspegel-Ultraschallwandler-Sensor PVDF-Material

Beste Preis erhalten

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

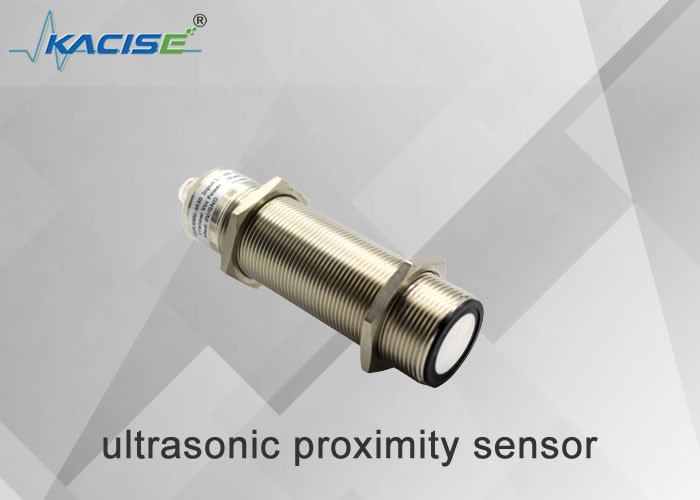

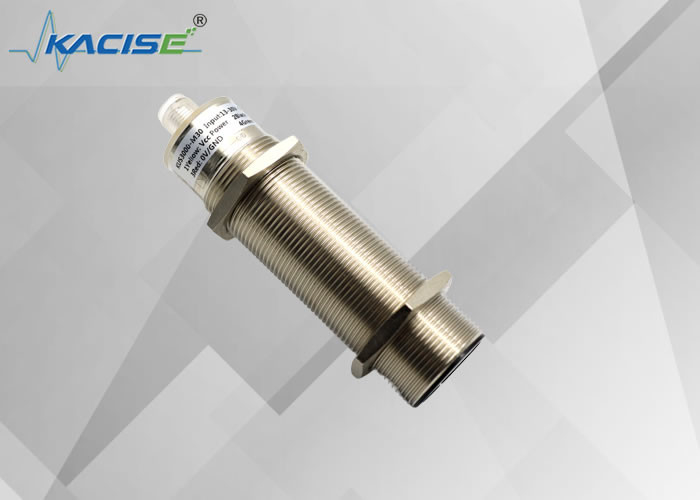

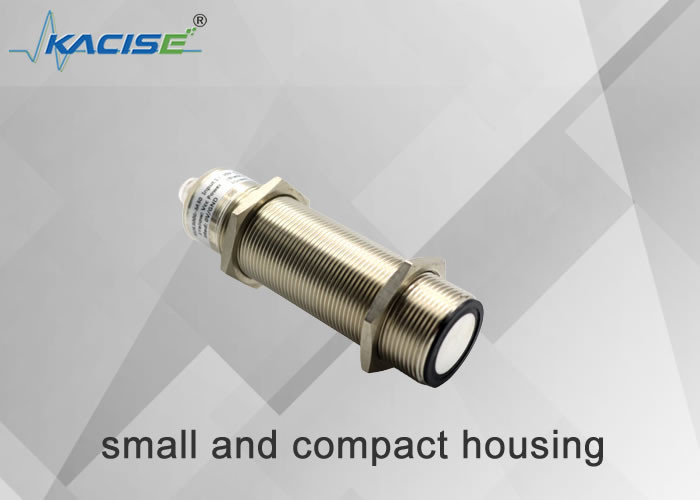

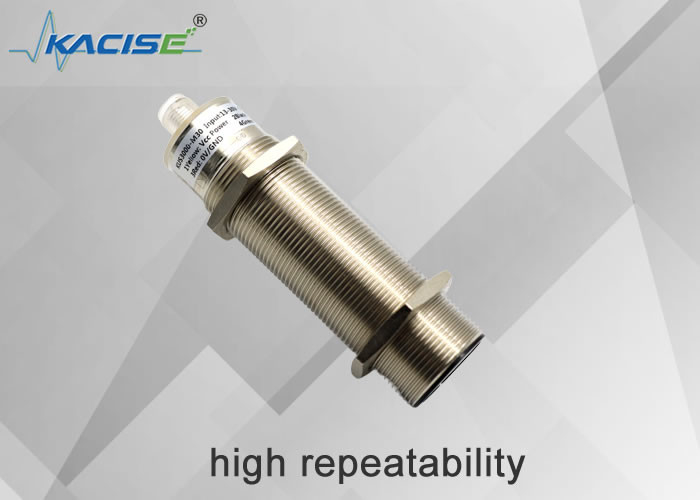

Kleiner und hochpräziser Ultraschall-Abstandssensor KUS3000 M30

Der Ultraschall-Abstandssensor KUS3000 M30 bietet kompakte Abmessungen bei hoher Genauigkeit und ist somit ideal für verschiedene industrielle Anwendungen, die eine präzise Abstandsmessung erfordern.

Maßliche Struktur

Alle Maße sind in Millimetern angegeben.

Elektrische Schnittstelle

Dieses Produkt verfügt über zwei Kabelspezifikationen. Die Standard-Kabelmischung basiert auf den vom Kunden erhaltenen Spezifikationen.

Kabel Typ A	Kabel Typ B
Pin1: Braun	Pin1: Gelb
Pin2: Weiß	Pin2: Schwarz
Pin3: Blau	Pin3: Rot
Pin4: Schwarz	Pin4: Grün

Technische Parameter

Bereich	200...2000 mm
Einstellbarer Intervallbereich	200...2000 mm
Blindbereich	0...200 mm
Reaktionszeit	Ca. 10 ms

Anzeigelichter

Blaue LED-Leuchte	Das blaue Licht blinkt, um anzuzeigen, dass eine Kalibrierung durchgeführt werden kann. Konstantes blaues Licht zeigt eine normale Stromversorgung an. Das blaue Licht blinkt innerhalb von 5 Minuten nach dem Einschalten, was auf die Ausgabeanpassung und Kalibrierungsfähigkeit hinweist. Nach 5 Minuten zeigt konstantes blaues Licht an, dass Kalibrierungsbefehle nicht empfangen werden können.
Gelbe LED-Leuchte	Zeigt an, ob das gemessene Objekt erkannt wird. Während der Kalibrierung zeigt ein blinkendes gelbes Licht an, dass der aktuelle Kalibrierungszustand gesperrt ist und zum nächsten Zustand gewechselt werden kann.
Rote LED-Leuchte	Normalerweise im Betrieb ausgeschaltet. Rotes Licht zeigt einen Fehler an. Während der Kalibrierung zeigt ein blinkendes rotes Licht an, dass der Sensor den aktuellen Echo-Verlust oder den Unendlichkeitszustand gesperrt hat, was dem Benutzer ermöglicht, zum nächsten Kalibrierungszustand zu wechseln.

Elektrische Parameter

Versorgungsspannung	13...30 V DC (spezielle Weitspannungsanforderungen können angepasst werden)
Leerlaufstrom I₀	≤ 45 mA

IOT-spezifische Modelle

Versorgungsspannung	3,3-12 V DC, Welligkeit 10 % SS
Stromverbrauch I₀	≤ 15 mA, Schlafmodus ≤ 1 mA, serielle Aufweckung

Ausgang

Ausgangstyp	Schaltausgang PNP (Schließer/Öffner, kalibrierbar) Schaltausgang NPN (Schließer/Öffner, programmierbar) Analoger Spannungsausgang 0-10V (programmierbar) Analoger 4-20mA Ausgang (programmierbar) RS485 Ausgang E4 (programmierbar)
Überstrom Ie	200 mA (Verpolungsschutz, Kurzschlussschutz)
Standardeinstellungen	M18: Schaltpunkt A1: 150mm, Schaltpunkt A2: 1000mm M30 Typ 1: Schaltpunkt A1: 200mm, Schaltpunkt A2: 2000mm M30 Typ 2: Schaltpunkt A1: 300mm, Schaltpunkt A2: 4000mm M30 Typ 3: Schaltpunkt A1: 500mm, Schaltpunkt A2: 6000mm
Ausgangsspannungsabfall	≤ 2,5 V
Wiederholgenauigkeit	≤ 1 %
Ein-/Aus-Pegelfrequenz	≤ 13 Hz (hohe Frequenz kann angepasst werden)
Standard-Hysterese-Charakteristik-Amplitude	5 % des eingestellten Wertes (spezielle Anforderungen können angepasst werden)
Temperaturkompensationsbereich	-40℃ bis 85℃

Temperaturanforderungen

Betriebstemperatur	-25℃ bis 70℃ (248K bis 343K)
Lagertemperatur	-40℃ bis 85℃ (233K bis 358K)

Mechanische Spezifikationen

Anschluss	V1-Stecker (M12×1), 4-polig
Schutzart	IP65 (andere können angepasst werden)
Gehäusematerial	Vernickeltes Kupfer (andere können angepasst werden)

Wichtiger Anschluss-Hinweis

Wenn M18- und M30-Produkte über einen 4-20mA-Analogausgang verfügen, unterscheidet sich die Anschlussmethode des Messgeräts von den 550/600-Produkten. Da der Ausgangsanschluss von M18- und M30-Produkten von VDD gespeist wird (wie in Abbildung 1 gezeigt), sollte das Messgerät zwischen dem Stromversorgungsanschluss und dem Ausgangsanschluss angeschlossen werden. Das Anschlussdiagramm ist in Abbildung 2 dargestellt.

Abbildung 1: Stromversorgungsschaltplan des Ausgangs

Abbildung 2: Schaltplan der Anschlussmethode
