Herkunftsort:
CHINA
Markenname:
Kacise
Zertifizierung:
CE
Modellnummer:
KUM2500C
Dokument:
Der Ultraschall-Ölstandsensor ist ein Ölmengenüberwachungsgerät, das für das Managementpersonal von Unternehmenskolonnen entwickelt wurde. Es kann Benzindiebstahl durch Fahrer verhindern, Transportkosten optimieren, das Fahrverhalten des Fahrers optimieren und statistische Entscheidungen usw. unterstützen. Der Sensor verwendet eine Ultraschallsonde, um die Höhe des Ölstands zu erfassen, und führt über das integrierte Programm des Hauptgehäuses eine intelligente Verarbeitung für das Höhensignal der Ölmenge durch. Anschließend sendet es die Ölmengeninformationen über GPS an die Systemplattform, um nach der Analyse den Ölmengenbericht zu erstellen. Der Sensor unterstützt serielle Schnittstelle und Analogausgang und kann mit dem GPS der meisten Marken/Beidou-All-in-One-Geräte verbunden werden. Daher kann der Sensor problemlos mit dem Backstage-Überwachungssystem verbunden werden.
Die Produkte nutzen die berührungslose Ultraschallwellen-Sensortechnologie, die von unserem Unternehmen unabhängig entwickelt und erstmals im Inland entwickelt wurde. Sie werden häufig in Projekten zur Überwachung des Kraftstoffverbrauchs für Fahrzeuge eingesetzt und im Ausland verkauft.
![]()

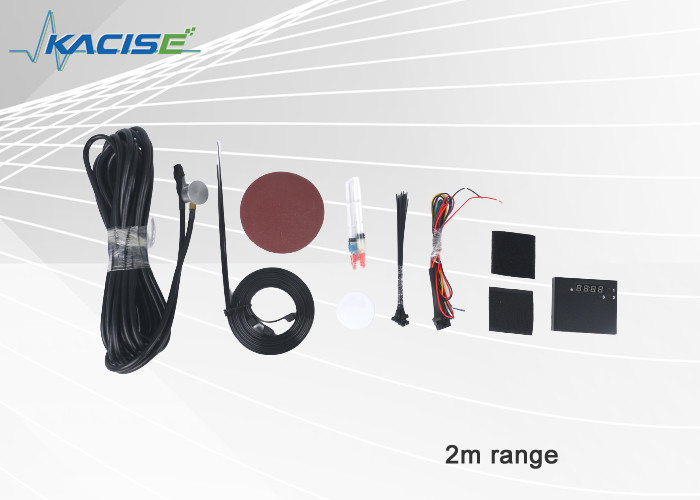

Standardkonfigurationsliste:
| Nummer | Name | Menge | Einheit | Bemerkung |
| 1 |
Hauptteil des Ultraschallwellen-Ölstandsensors Ultraschall |
1 | Satz | |
| 2 | Ultraschallsonde | 1 | Stück | Die Gesamtlänge beträgt 9 m mit Verlängerungsleitung |
| 3 | Benutzerschnittstellenkabel | 1 | Stück | Einschließlich Stromleitung und Datenschnittstellenleitung |
| 4 | Hilfsinstallationspaket | 1 | Paket | Ultraschall-Koppelmittel (1 kleine Box)/1,2 Meter Schlauchklemme (3 Stück)/15 cm Band (15 Stück)/Schleifpapier (2 Stück) |
Optionale Konfigurationsliste:
| Nummer | Name | Einheit | Bemerkung |
| 1 | Spezifischer Kleber | Flasche |
| Betriebsspannung | 9~36 VDC |
| Maximaler Stromverbrauch | 0,8 W/12 VDC |
| Arbeitstemperatur | -40℃~+85℃ (Industrieniveau) |
| Arbeitsfeuchtigkeit | 5 % ~ 90 % |
| Messbereich | Wird je nach Material und Dicke des Behälters bestimmt; Bei einer Stahlplatte mit einer Dicke von 5 mm beträgt der Messbereich 5 bis 200 cm. |
| Drucktragender Umfang | ≤0,8 kg oder 0,8 MPa |
| Genauigkeit der Flüssigkeitsmessung | ±1 % |

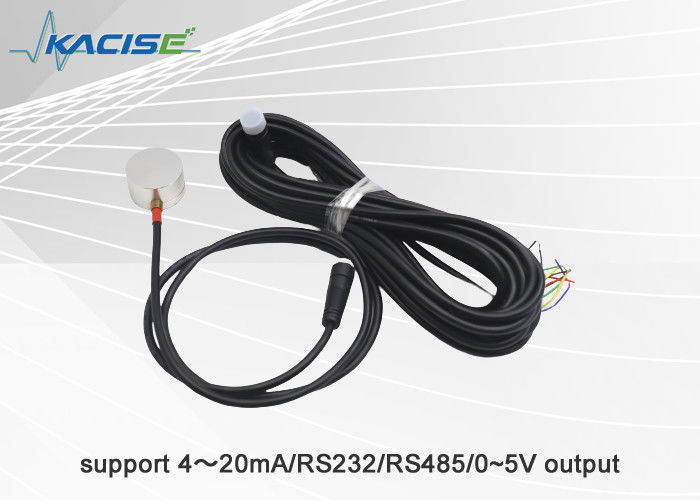

| Geräteschnittstelle | Stellen Sie einen Ausgangsanschluss für analoge Spannung/Strom sowie einen RS232- und RS485-Datenanschluss bereit. |
| Parameter des Kommunikationsports |
Die Standardbaudrate beträgt 9600. Kein Prüfbit, 8-stellige Datenbits, 1-stelliges Stoppbit und keine Flüssigkeitssteuerung. Der vom Sensor in Echtzeit gemessene Flüssigkeitsstandswert wird alle 10 Sekunden nach der Glättungsverarbeitung angezeigt. Hinweis: Die Baudrate und das Intervall der Datenübertragung können individuell angepasst werden. |
1. Hohe Präzision: Das Auflösungsverhältnis der Ölstandhöhenmessung des Ölstandsensors beträgt 0,1 mm und die Messgenauigkeit beträgt ±0,5 %. Bei hohen Temperaturen und hoher Kälte in der Außenumgebung kann eine hohe Messgenauigkeit gewährleistet werden.
2. Gute Langzeitstabilität: Der Ölstandsensor verwendet die Ultraschallwellen-Messmethode und führt eine berührungslose Messung durch. Es unterscheidet sich von den Schwimmer-, Druck- und Magnetgleitsystem-Messmethoden, die derzeit im Allgemeinen direkte Kontaktmessmethoden verwenden, um Korrosion und Verschmutzung des Ölstandsensors durch Heizöl zu vermeiden und die Langzeitstabilität aufrechtzuerhalten.
3. Einfache Installation und Wartung: Es muss lediglich die Sensorsonde am unteren Teil des externen Kraftstofftanks installiert werden. Es besteht keine Notwendigkeit, das bestehende Messsystem des Kraftstofftanks zu ändern, es ist nicht erforderlich, Löcher zu bohren und Änderungen am Kraftstofftank vorzunehmen. Gleichzeitig kann der normale Betrieb des ehemaligen Ölzählers von Fahrzeugen gewährleistet werden.
4. Umweltfreundlich, geringer Energieverbrauch. Die berührungslose Messung macht das Bohren oder Modifizieren des Kraftstofftanks überflüssig. Es werden keine Schmutz- und Schadstoffe in das Heizöl eingetragen.
5. Hohe Zuverlässigkeit: Funktioniert auch in aggressiven Umgebungen normal; Anti-Feuchtigkeit, Anti-Säure, Entzündungshemmung, Anti-Interferenz und intelligent.

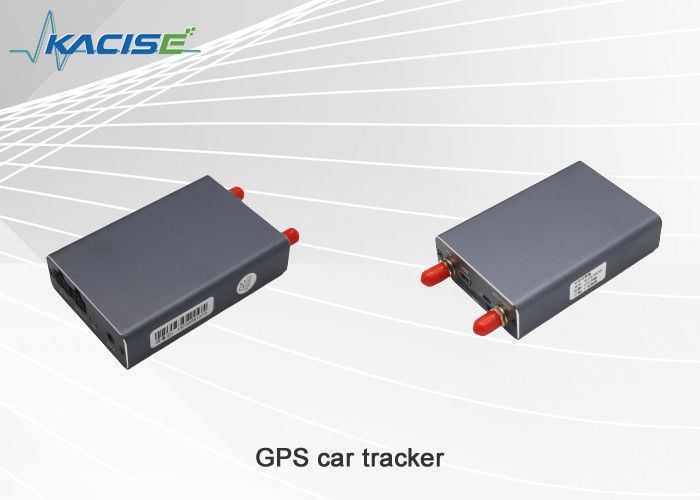

Das Produkt kann mithilfe des Zusatzbildschirms unabhängig verwendet werden. Es kann auch mit GPS-Geräten verwendet werden, indem die Daten über GPS-Geräte zur Datenstatistik, Kontoauszugsanalyse und Abfrage an den Backstage-Bereich übertragen werden.
2.5. Anwendbarer Geltungsbereich
Der Ultraschall-Ölstandssensor ist für alle Arten von Fahrzeugen (z. B. Logistikfahrzeuge, Taxis, Busse und Personenkraftwagen usw.) konzipiert, um die Betankung und den Ölverbrauch von Fahrzeugen mithilfe der Digitalisierung aufzuzeichnen, um Kraftstoffdiebstahl zu verhindern, Ressourcenverschwendung zu vermeiden, die Managementeffizienz und Verkehrssicherheit zu verbessern und das Betriebsmanagementniveau zu verbessern.
1. Ordnen Sie die Verlängerungsleitung in der Kabine an. Die Verkabelung sollte zum Zeitpunkt der Verkabelung dem Querträger des Fahrzeugs folgen. Der ursprüngliche selbstentladende Trichter, die Kopfreparatur usw. und andere Originalfunktionen sollten dadurch nicht beeinträchtigt werden.
2. Die Verlängerungsleitung sollte vom Motor des Fahrzeugs entfernt sein, um elektromagnetische Störungen durch den Motor zu vermeiden.
3. Der Anschluss der Sondenleitung und der Verlängerungsleitung sollte ordnungsgemäß gefaltet sein, um ein Herunterfallen zu verhindern.
4. Die Verlängerungsleitung sollte mindestens 20 cm Abstand zu den Heizteilen des Fahrzeugs haben. Zur Fixierung der Verlängerungsleitung alle 50 cm wird ein Fixierband verwendet. Ordnen Sie das Kabel angemessen an der Einbauposition des Fahrzeugs an.
1. Trennen Sie die Stromversorgung, befestigen Sie das Hauptgehäuse an einer Position in der Nähe des GPS (wo kein Wasser austritt) und befestigen Sie es ordnungsgemäß.
2. Das rote und schwarze Kabel der Benutzerschnittstellenleitung ist an die öffentliche Stromversorgung des Fahrzeugs angeschlossen, wobei das rote Kabel den Pluspol und das schwarze Kabel den Minuspol verbindet.
Wählen Sie den Schnittstellenmodus entsprechend der Sammelölverbrauchsschnittstelle des GPS aus.
A. Analogwert: Die grüne Linie ist mit dem analogen GPS-Sammelanschluss verbunden. Das schwarze Kabel ist mit der analogen Masse der GPS-Erfassung verbunden.
B. RS232-Kommunikation: Das gelbe Kabel (TX) ist mit GPS RX verbunden und das blaue Kabel (RX) ist mit GPS TX verbunden. Das schwarze Kabel (GND) ist mit der GPS-Masse verbunden.
C. RS485-Kommunikation: Das braune Kabel (B) ist mit B des GPS verbunden; Das violette Kabel (A) ist mit A des GPS verbunden und das weiße Kabel ist mit der GPS-Masse verbunden.
3. Einschalten und prüfen, ob die Plattform Daten zum Ölverbrauch bereitstellt.
![]()
