Herkunftsort:
China (Festland)
Markenname:
Kacise
Zertifizierung:
certificate of explosion-proof, CE
Modellnummer:
KEF-J1
Dokument:

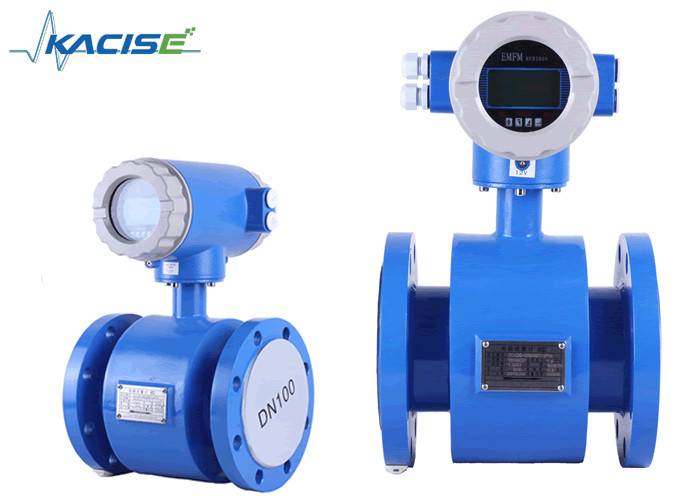

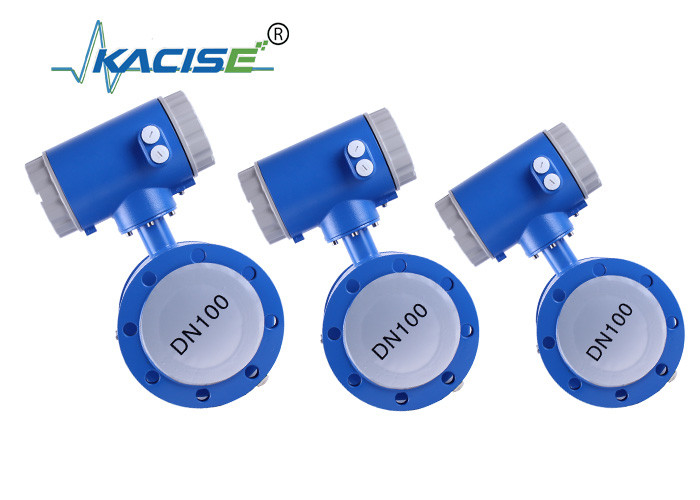

KEF SeRicheS ElectROMAgnetichCFlOw Meter
DescrichPTichON
Technichcal DAta
MesswährendSjStem
Messprinzip | Faradaysches Gesetz |
Anwendungsbereich | Elektrisch leitfähige Flüssigkeiten |
Gemessener Wert | |
Primärer Messwert | Strömungsgeschwindigkeit |
Sekundärer Messwert | Volumenstrom |
Design
Merkmale | Vollverschweißter, wartungsfreier Sensor |
Flanschversion mit Durchflussrohr mit vollem Durchgang | |
Sowohl Standard- als auch höhere Druckstufen | |
Großer Durchmesserbereich von DN15 bis 3000 mit robusten, für Trinkwasser zugelassenen Auskleidungen | |
Branchenspezifische Einstecklängen | |
Modularer Aufbau | Das Messsystem besteht aus einem Durchflusssensor und einem Signalwandler. Es ist als Kompakt- und als separate Version erhältlich |
Kompaktversion | Mit 511B-Konverter: 110–240 V Wechselstrom |
Mit 521B-Konverter: 18–36 V Gleichstrom | |
Mit W800L/W800W: Batteriebetrieb | |
Remote-Version |
In Wandmontageversion mit 211B-Konverter (110~240Vac oder 221B Konverter 18~36V DC |
Mit W800F-Konverter: Batteriebetrieb | |
Messbereich | -12...+12m/s /-40...+40ft/s |
MessungAccuRAcy
Referenzbedingungen | Strömungsbedingungen ähnlich EN 29104 |
Medium: Wasser | |
Elektrische Leitfähigkeit: ≥300μs/cm | |
Temperatur: +10~+30℃/+50~+80℉ |
Einlass: ≥5DN | |
Betriebsdruck: 1 Bar/14,5 psi | |
Genauigkeit des Durchflussmessers | Standard: 0,5 % des Satzes |
Optional: 0,2 % des Tarifs |
OperAting conditionen
TempeRNatur | |
Prozesstemperatur | Hartgummiauskleidung: -5~+60℃ |
Polypropylen-Auskleidung: -5~+90℃ | |
PTEF-Auskleidung: -5~+120℃ | |
Umgebungstemperatur | Standard (mit Aluminium-Wandlergehäuse) |
-20~+60℃ (Elektrik vor Selbsterhitzung schützen mit Umgebungstemperatur über 55℃ |
|
Lagertemperatur | -20~70℃ |
VorSSicher | |
EN 1092-1 | DN2200~3000: PN2,5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Andere Drücke auf Anfrage | |
ISO-Einstecklänge | Optional für DN15~600 |
ASME B16.5 | 1~24 Zoll: 150 Pfund RF |
Andere Drücke auf Anfrage | |
JIS | DN10~1000/ 2~40 Zoll: 10K |
Andere Drücke auf Anfrage | |
Druckabfall | Vernachlässigbar |
GrippeichD | |
Körperliche Verfassung | Leitfähige Flüssigkeiten |
Elektrische Leitfähigkeit | ≥5μs/cm |
Zulässiger Gasinhalt (Volumen) | ≤5 % |
Zulässiger fester Inhalt | ≤70 % |
InstAllation Conditionen
Installation | Achten Sie darauf, dass der Durchflusssensor immer vollständig gefüllt ist |
Ausführliche Informationen finden Sie im Kapitel „Hinweise zur Installation“. | |
Fließrichtung | Vorwärts und rückwärts |
Der Pfeil auf dem Durchflusssensor zeigt die positive Durchflussrichtung an | |
Einlaufstrecke | ≥5 DN |
Auslaufstrecke | ≥2 DN |
ProzesseSCAnNAbschnitt
Flansch | |
EN1092-1 | DN25~3000 in PN6~40 |
ASME | 1~120 Zoll in 150 lb RF |
JIS | 25–1000 in 10–20.000 |
Gestaltung der Dichtungsoberfläche | RF |
Andere Größen oder Druckstufen auf Anfrage |
Bestellung Information
Modell-Suffix-Code | Beschreibung | ||||||||||
GXEFM3000 | -1200 | -Com | -4mA | -Hirsch | -DC | -Pt | -Teflon1 | -GR | -D1400 | -Exd IIC T6 Gb | |
Durchmesser | -XXXX | Vier Ziffern: zum Beispiel: 0010: 10 mm: 0015: 15 mm 0100: 100 mm 1000: 1000 mm | |||||||||
Sender | -Com | Kompakter Typ | |||||||||
-Rem | Remote-Typ | ||||||||||
-Schläger | Batterie-Stromversorgungstyp | ||||||||||
-PRO | Art der Prozesssteuerung | ||||||||||
Signalausg | -N | Keine Ausgabe | |||||||||
-4mA | 4-20mA | ||||||||||
-Pul | 1~5KHz Impuls | ||||||||||
-4Pul | 4~20mA / 1~5KHz | ||||||||||
Kommunikation | -N | Keine Kommunikation | |||||||||
-Hirsch | HIRSCH | ||||||||||
-MOD | MODBUS-RTU | ||||||||||
-PRO | Profibus | ||||||||||
-GPRS | GPRS-Netz | ||||||||||
-CDMA | CDMA-Netz | ||||||||||
-WHRT | Drahtloses HART | ||||||||||
-Andere | Sonderbestellung | ||||||||||
Stromversorgung | -AC | 85V~250Vac@46~63Hz nominal 20W |
|||||||||
-DC | 20~36 VDC nominal 20 W | ||||||||||
-Schläger | Batterie-Stromversorgung | ||||||||||
-Fledermaus+ | Batterie +12Vdc Dual-Stromversorgung | ||||||||||
Andere | Sonderwunsch | ||||||||||
Wählermaterial | -316L | Edelstahl 316L | |||||||||
-HasB | Hastelloy B | ||||||||||
-HasC | Hastelloy C276 | ||||||||||
-Pt | Platin | ||||||||||
-Ta | Tantal | ||||||||||
-Ti | Titan | ||||||||||
-WC | Wolframkarbid | ||||||||||
Linermaterial | -Rub1 | Neopren (-20-60℃) | |||||||||
-Rub2 | Neopren (-20-90℃) | ||||||||||
-Tef1 | Polytetrafluorethylen (-30-120℃) | ||||||||||
-Tef2 | Polytetrafluorethylen (-20-160℃) | ||||||||||
-P | Polyurethan | ||||||||||
-FVMQ | FVMQ | ||||||||||
-PFA | DFA | ||||||||||
-ETFE | Ethylentetrafluorethylen | ||||||||||
Erdungsring | -N | Kein Erdungsring | |||||||||
-GR | Erdungsring | ||||||||||
-GE | Erdungselektrode | ||||||||||
Verbindungsattribut des nassen Teils | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 usw |
|||||||||
-AXT | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
-JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
-WF | Wafer-Anschluss (verfügbar für DN2,5; DN6 Durchflussmesser) Gehäusematerial: Edelstahl | ||||||||||
-TR | Tri-Clamp für Sanitärausführung (Gehäusematerial: Edelstahl) | ||||||||||
Explosionsgeschützte Ausführung | -Exd IIC T6 Gb | Exd IIC T6 GB | |||||||||
-N | brauche nicht |
