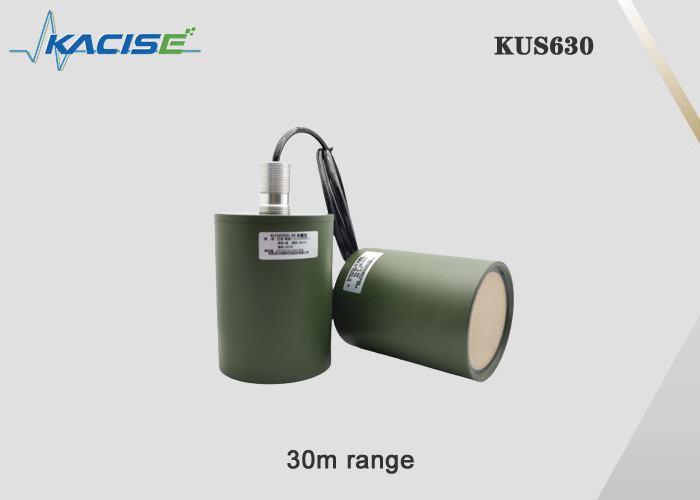

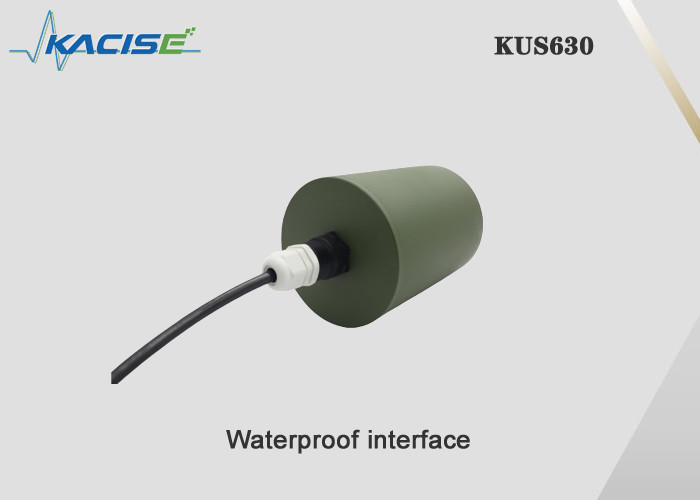

Waagerecht ausgerichtetes mit Ultraschallmeter der Reihen-KUS630
1.Features
- Hoch entwickelter Entstörungsalgorithmus, zum von unechten Maßen auszuschließen
- Eine Vielzahl der Arbeitsbedingungs-Algorithmusauswahl, zum von Maßgenauigkeit sicherzustellen
- Piezoelektrischer Anstiegssicherheitsschutz
- Automatischer Schalldurchlässigkeits- und Temperaturausgleich
- Echokurvenanzeige, hilfreich für Entstörung und Fehlererkennung vor Ort
- Selbstkontrollfunktion, reiche Selbstkontrollinformationen, bequem, damit Benutzer reparieren und ausprüfen
- Das Streckenverhältnis wird erweitert, um den Messwert an der Überschreitung der Strecke und am Verursachen des Fehlurteiles zu verhindern
Beschreibung 2.Product

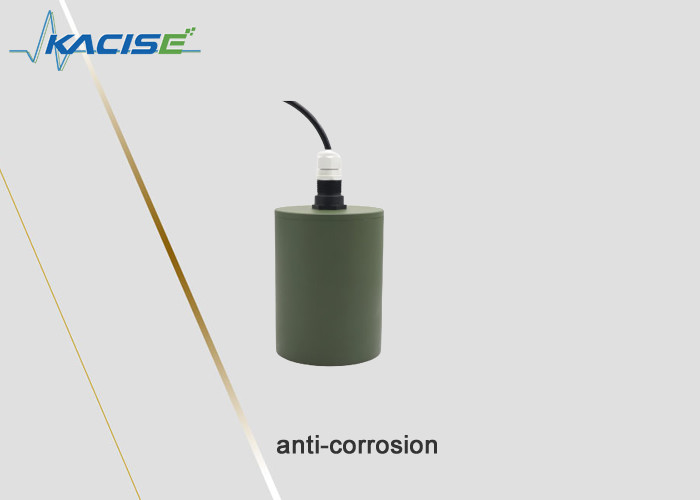

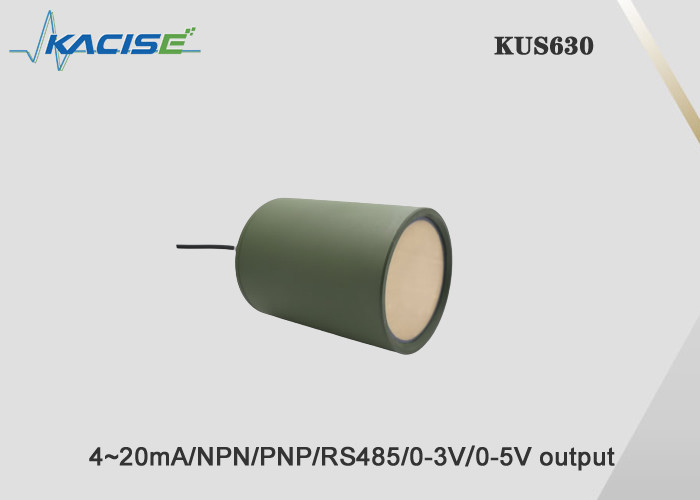

Hochfrequenzultraschallsonde, bestimmt für eine Vielzahl von festen und flüssigen Maßen, mit eingebautem Temperaturfühler.
3. Maße
Einheit im Diagramm ist Millimeter
Verbindungen 4.Electrical und Signaldefinitionen
| Linie Auftrag |
Farbe |
Definition |
| 1 |
Rot |
Energie ist positiv |
| 2 |
Schwarz |
Energierückkehrboden |
| 3 |
Gelb |
Analogergebnis, Spannungsertrag, Stromabgabeschalterertrag |
| 4 |
Blau |
RS485 A+ oder uart TXD |
| 5 |
Grün |
RS485 b oder uart RXD |
| Kabelfarbe |
Linie Auftrag |
Beschreiben Sie |
Anmerkung |
| rot |
1 |
vorbei angetrieben |
Breiter Input der Spannung 3.3V-30V |
| schwarz |
2 |
Boden |
|
| gelb |
3 |
Schalterertrag |
Schalteranschluß, Tragfähigkeit 1A 60V, stützt bis zwei Schalterertrag mit unabhängiger Logik, die zwei Anschlüsse sind die zwei Kontakte des Schalters, unterscheiden nicht zwischen den positiven und negativen Pfosten und können nach Belieben angeschlossen werden. |
| Weiß |
4 |
Schalterertrag |
| braun |
4 |
RS485A+ |
|
| grün |
5 |
RS485B- |
|
Beschreibung 5.Parameter
| Modell: KUS630 |
| Messbereich |
1m… 30m
|
|
Blinder Fleck
|
0… 1m (instabiler Arbeitsbereich ist innerhalb 0.6m, es wird empfohlen nicht, in dieser Strecke zu arbeiten); die minimale Totgebietversion von 0.3m kann erzielt werden, die besonders angefertigt werden muss. |
| Versorgungsspannung |
3,3… 24 V DC, Kräuselung 10% SS |
|
Arbeiten gegenwärtig
|
≤ 45 MA (schnellste Maßgeschwindigkeit)
Niederleistungsversion, Schlaf-Leistungsaufnahme ist weniger als 0.3mA, Leistungsaufnahme ist zu senden 20mA (weniger als 2ms), und Leistungsaufnahme zu empfangen ist nicht mehr als 8mA (weniger als 150ms)
|
|
Ausgangssignal
|
1: Programmierbares Analogergebnis 0-10V.
2: Ertrag RS485.
3: Uart-Serienertrag
Ertrag 4:4-20mA
5: Schalterertrag
|
| Maßgenauigkeit |
≤ 1% |
| Temperaturausgleich |
ja |
Arbeitsbedingungen
| Betriebstemperatur |
-25… 70℃ (248… 343K) |
| Lagertemperatur |
-40… 85℃ (233… 358K) |
andere Anweisungen
| Elektrische Verbindung |
Kabel 5-core (Analogergebnis), Kabel mit 6 Kernen (Schalterertrag); |
| Schutzklasse |
IP68 |
| Shell-Material |
PVDF |
Gelegenheiten 6.Applicable:
Einsteigelöcher, Fabrikwasserbehälter, Behälter, städtische Technik, Leitungswasser, Abwasseraufbereitung, Wasserwirtschaft und Wasserkraft, Eisen und Stahl, Kohlengruben, Strom, Erdölchemikalien, städtische Fluss- und See-, Transport- und Lebensmittelverarbeitungsindustrien.
7. Einrichtungs-Informationen
| KUS |
Modell |
Ertrag |
Strecke |
Beschreiben Sie |
| |
630D |
Stützkundenbezogenheit |
| Nach Maß |
| |
0-10V |
Analoger Ertrag 0-10V |
| 0-5V |
Analoger Ertrag 0-5V |
| 0-3V |
Analoger Ertrag 0-3V |
| 4-20mA |
Analoger Ertrag 4-20mA |
| Schalter |
Schalterertrag |
| Uart |
Protokoll Uart-Serienertrages MODBUS RTU |
| RS485 |
RS485 Protokoll des Ertrages MODBUS RTU |
| |
XXX Millimeter |
Mmmeans XXX der maximale Maßabstand
(default1000mm)
|
| KUS |
550 |
RS485 |
10000mm |
|
8.Parameters, das Sie kennen müssen
1. Die Art des gemessen zu werden Mediums (flüssiger oder fester, spezifischer Name, klares Wasser, Abwasser, Schlamm, Benzin, Diesel, Toluol, Schwefeldioxid, etc.) wenn es flüssig ist, ob es Dampf gibt, Nebel, Schaum, Wellen, Rühren, Gegenstände auf der flüssigen Oberfläche schwimmend; wenn fest, ob es Staub gibt.
2. Die Temperatur und der Druck des Mediums.
3. Der Corrosiveness des Mediums. Wenn es in ein Glas gelegt wird, ist es notwendig, zu wissen, ob das Material des Glases ein rostfestes Futter hat.
4. Der Messbereich ist einige Meter und der blinde Fleck wird angefordert.
5. Arbeitsbereich: wie offene Pools, Pools mit Abdeckungen, horizontale Behälter, vertikale Behälter, kugelförmige Behälter, ob der Behälter mit Atmosphärendruck ist, etc.
6. Funktionsspannung: 24VDC, optionales 220VAC kann kundengebundene allgemeine Energie 12VDC/9VDC sein.
7. Ausgangssignal: 4~20mA gegenwärtiges 485/0-3V, Ertrag der Spannung 0-5V/Relaisausgabe.
9. Ausrüstungsform: ob sie eine Anzeige haben muss; einteilig oder Spalte-artig.
Anwendungen 9.More

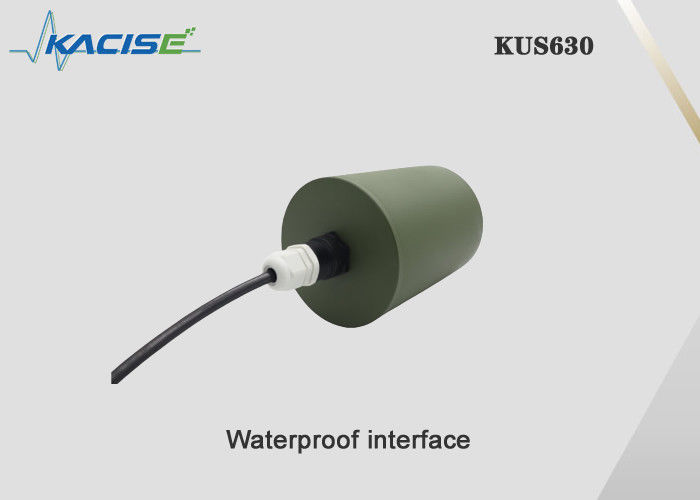

Waagerecht ausgerichtetes mit Ultraschallmeter KUS630D ist ein waagerecht ausgerichtetes Meter, das mit Ultraschallerstreckungsintegrierungssensor und Elektronikeinheit des prinzips entworfen ist, die das Niveau von Materialien in den offenen oder geschlossenen Behältern effektiv messen können. Der Sensor nimmt PVDF-Material an, also kann er auf den verschiedenen industriellen Gebieten weitverbreitet sein.
