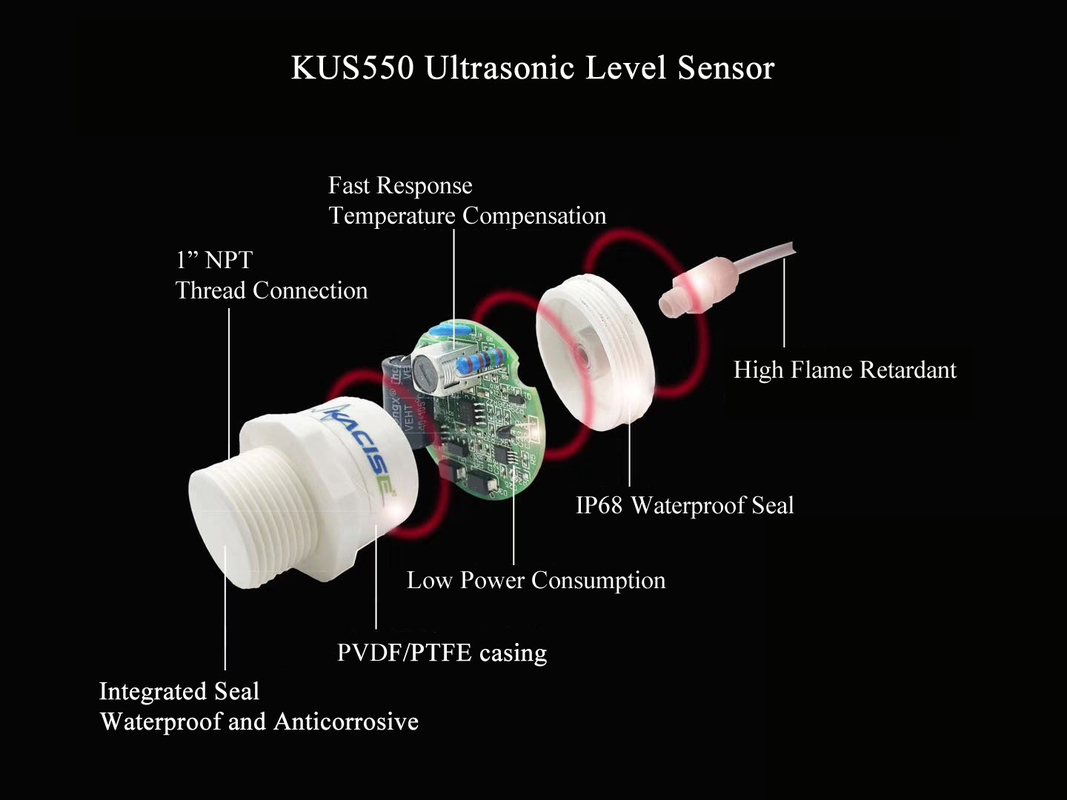

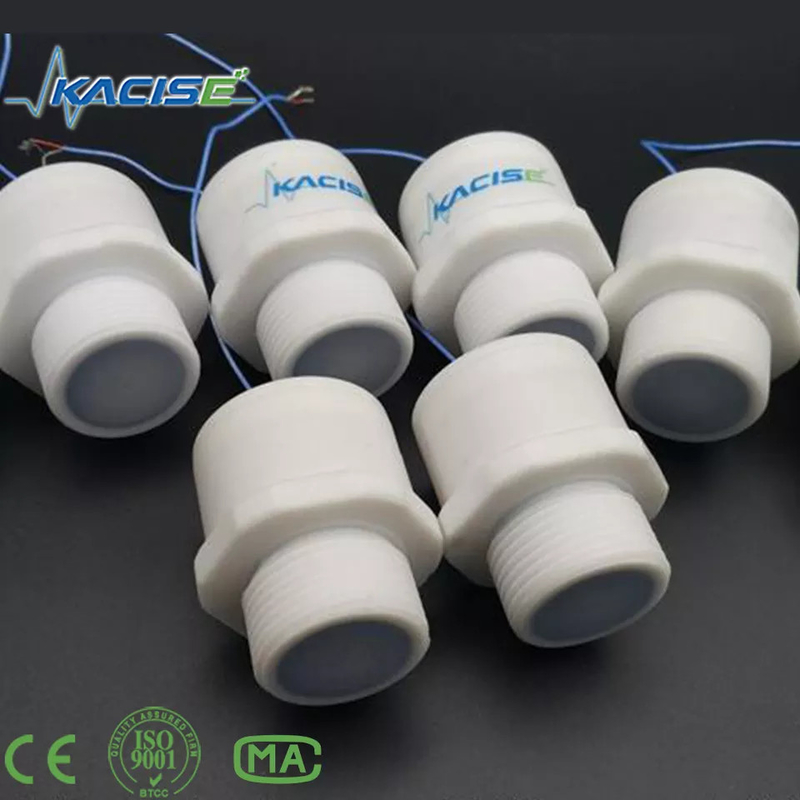

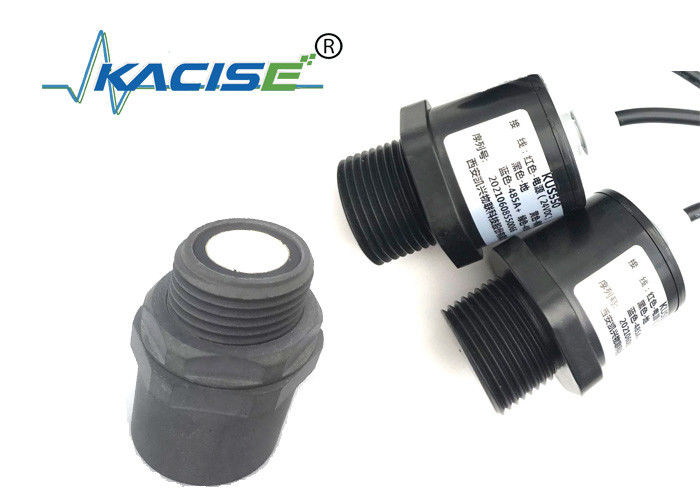

KUS550 Ultraschallentfernungsmessgerät
1. Produktmerkmale:
- Sehr empfindlich.
- Kompakte und robuste Struktur.
- IP68 hoher Schutzgrad.
- Korrosionsbeständiges Gehäuse, geeignet für korrosives Medium und Anwendung
2.Anwendung
- Messung des Tankniveaus
- Messung der Behälterhöhe
- Nachweis der Nähezonen
- Erkennung von Personen
- Sensor für die Reichweite des Roboters
- Autonome Navigation
- Multi-Sensor-Navigation
- Abstandsmessung
- Objekterkennung in großer Entfernung
- Industrieautomation
3. Produktbeschreibung
Dieser Sensor bietet eine sehr kurze bis lange Reichweite und eine Reichweite in einem kompakten, robusten PVC-Gehäuse, das auf IP65 zugeschnitten ist.
4. Parameter
(1)Allgemeine Angaben
| Modell: KUS550 |
| Messbereich |
0.25m~3m (5m anpassbar) KUS550A
0.15m-0.6m ((1m anpassbar) KUS550B;
|
| Blinder Fleck |
Die tote Zone von KUS550A beträgt 0... 250 mm (innerhalb von 250 mm ist eine instabile Arbeitszone, es wird nicht empfohlen, in diesem Bereich zu arbeiten); die tote Zone von KUS550B beträgt 0-150 mm; |
| Versorgungsspannung |
3.3... 30 VDC, Wellenwelle 10 % SS |
| Betriebsstrom |
≤ 45 mA (schnellste Messgeschwindigkeit), typischer Stromverbrauch ≤ 10 mA; |
| Ausgangssignal |
0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analog-Ausgang |
| Messgenauigkeit |
≤ 1% F.S. |
| Temperaturkompensation |
- Ja, das ist es. |
| Auflösungsbereich |
0.1 mm; |
(2)Arbeitsbedingungen
| Betriebstemperatur |
-40...85°C (233...358K) |
| Lagertemperatur |
-40...85°C (233...358K) |
(3)Weitere Anweisungen
| Elektrische Verbindung |
5-Kernkabel (Analog-Ausgang), 6-Kernkabel (Switch-Ausgang). |
| Schutzklasse |
IP68 |
| Schalenmaterial |
PVC/PVDF/PTFE/ABS |
5. Abmessungen
6. Verkabelung
7Beschreibung der Sensorfunktionen
(1)Anpassung der analogen Ausgabe.
Der analoge Ausgang kann nach Wunsch des Benutzers programmiert werden.
Es gibt 8 Arten von Ausgabefunktionen, die programmiert werden können.
Alle Einstellungen sind wie folgt:
Schritt 1 setzt einen Spitzabstand durch den RS485,
Schritt 2 setzt einen weiteren Spitzabstand durch die RS485.
Schritt 3 Setzen Sie die Ausgangsart Liner oder Schalter und setzen Sie die entsprechenden Ausgabeoptionen
Schritt 4: Starten Sie den Sensor neu.
- Fenstermodus normal geöffnet und Linermodus positive Neigung Ausgangsfunktion.
- Fenstermodus normal geschlossen und Linermodus negative Steigungsausgabefunktion.
- Einzige Schaltstelle, normal geöffnet.
- Einer Schaltstelle, normal geschlossen.
- Einer Schaltpunkt mit Hysterese-Lücke normal geöffnet Funktion.
- Einzige Schaltstelle mit normal geschlossener Hysterese-Lücke.
- Nachweis der Gegenständepräsenz - normale offene Funktion.
- Erkennung einer offenen Funktion mit geschlossener Gegenstandpräsenz.
Wenn Sie den Schaltpunkt ändern möchten, können Sie die Entfernung nur nach dem Einschalten des Stroms einstellen.Der Benutzer kann die Anforderungsdistanz erst nach dem Neustart festlegen..
(2)Für den Ausgangstyp RS485.
Es gibt zwei Arten von Arbeitsstil.
Einer für die automatische Messung, der Sensor wird die Entfernung oder das Niveau wiederholt messen, und der Messzeitraum kann von der UART eingestellt werden.
Der andere Stil ist Stromsparmodus, wenn der Sensor in Schlafzustand ist, bis der Sensor den Anfragebefehl mit Vorcode erhalten hat.
Zum Beispiel kann das Messresultat durch Zugriff auf das Register 0x101 durch Modbus-Protokoll gelesen werden.
Für weitere Informationen wenden Sie sich bitte an uns für den Leitfaden zur Softwareentwicklung.
