Herkunftsort:
China
Markenname:
Kacise
Zertifizierung:
CE
Modellnummer:
KUS3000 M18
Dokument:

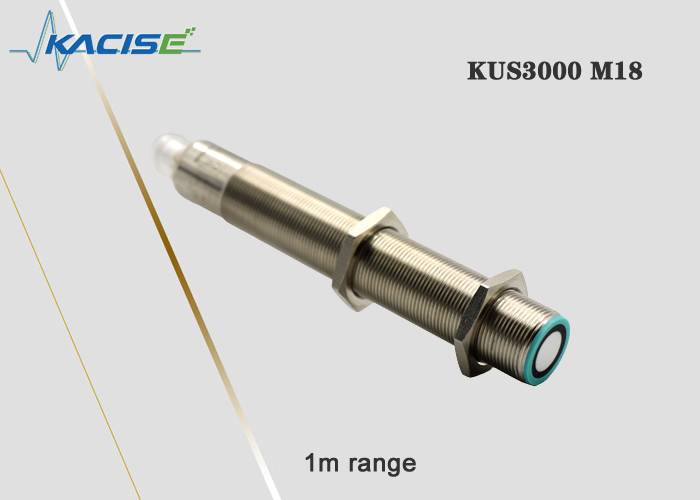

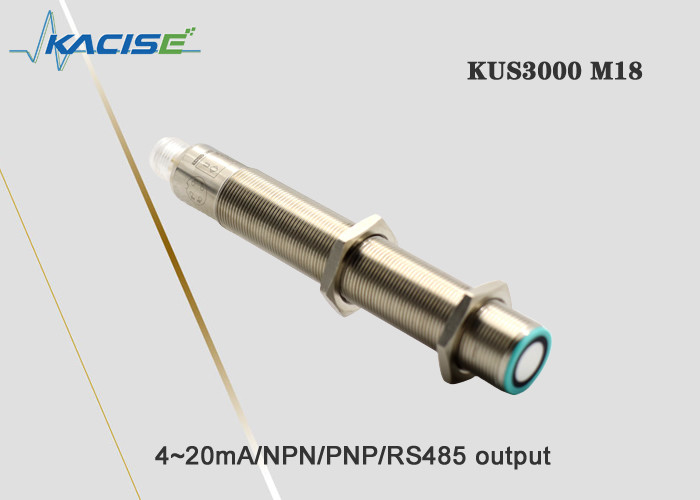

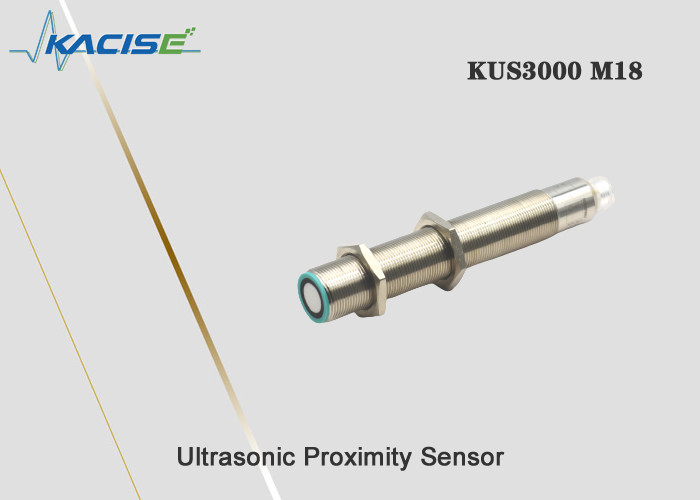

KUS3000 M18 Kompakter Gehäuse Ultraschallnähe-Sensor hohe Wiederholgenauigkeit
1. Dimensionelle Struktur
Die Einheit ist mm.
Größenstruktur der Serie M18
2. Elektrische Schnittstelle
Anmerkung: Dieses Produkt hat zwei Kabelspezifikationen, und die Kabelverkabelungsanweisungen der beiden Spezifikationen sind wie folgt:
Kabel des Typs A | Kabel des Typs B | ||
Pinn1 | Braun | Pinn1 | Gelb |
Pinn2 | Weiß | Pinn2 | Schwarz |
Pin3 | Blau | Pin3 | Rot |
Pinn4 | Schwarz | Pinn4 | Grün |
Der Standardkabelmix basiert auf den vom Kunden erhaltenen Spezifikationen
3. Technischer Parameter
M18 | |
Bereich | 150... 1000 mm |
Einstellbarer Intervallbereich | 150... 1000 mm |
Blinder Fleck | 0... 150 mm |
Reaktionszeit | ca. 10 ms |
Anzeiglicht
Blaue LED-Leuchte | Das blaue Licht blinkt, um anzuzeigen, dass die Kalibrierung durchgeführt werden kann. Blau und andere Konstanten zeigen an, dass die Stromversorgung des Sensors normal ist.Das blaue Licht blinkt innerhalb von 5 Minuten, nachdem der Strom eingeschaltet istNach 5 Minuten leuchtet das blaue Licht immer an, um anzuzeigen, dass der Sensor den Befehl "Kalibrieren" nicht empfangen kann. . |
Licht mit LED-Lösung | Es wird verwendet, um anzuzeigen, ob das gemessene Objekt erkannt wird.und es kann auf den nächsten Kalibrierzustand geschaltet werden. |
Rote LED-Leuchte |
Im normalen Betriebszustand ist das rote Licht nicht eingeschaltet, das rote Licht ist eingeschaltet, um auf einen Fehler hinzuweisen. Während des Kalibrierungsprozesses zeigt das blinkende rote Licht an, dass der Sensor den aktuellen Echoverlust oder den unendlichen Zustand sperrt, und der Benutzer kann zum nächsten Kalibrierungszustand wechseln. |
Elektrische Parameter
Versorgungsspannung | 13... 30 V Gleichspannung, spezielle breite Spannungsanforderungen können angepasst werden |
Nichtlaststrom I0 | ≤ 45 mA |
IOT-Spektromodelle
Versorgungsspannung | 3.3-12 DC, Wellen 10 % SS |
Stromverbrauch I0 | ≤ 15 mA, Schlafmodus≤1 mA, Serienweckung, |
Ausgabe
Ausgabeart |
1 Schalter-Ausgang PNP-Ausgang normalerweise offen und lange geschlossen kann kalibriert werden 2 Schalter-Ausgang NPN-Ausgang normalerweise offen und lang geschlossen programmierbar 3 Analogspannungsausgang 0-10V programmierbar. 4 Analog 4-20mA Ausgang programmierbar 5 RS485 Ausgang E4 programmierbar. |
Überströmung | 200 mA, Umkehrpolaritätsschutz, Kurzschlussschutz |
Voreinstellung |
M18 Wechselpunkt A1: 150 mm Wechselpunkt A2: 1000 mm M30 Typ 1 Schaltpunkt A1 200 mm Schaltpunkt A2: 2000 mm M30 Typ 2 Schaltpunkt A1 300 mm Schaltpunkt A2: 4000 mm M30 Typ 3 Schaltpunkt A1 500 mm Schaltpunkt A2: 6000 mm |
Ausgangsspannungsabfall | ≤ 2,5 V |
Wiederholbarkeit | ≤ 1 % |
Ein-Aus-Ebene f | Hohe Frequenz kann angepasst werden |
Standardhysterese-Charakteristikamplitude | 5% des festgelegten Wertes, spezielle Anforderungen können angepasst werden |
Temperaturkompensationsbereich | -40°C bis 85°C |
Temperaturanforderungen
Betriebstemperatur | -25...70°C (~248...343K) |
Lagertemperatur | -40...85°C ((233...358K) |
Beschreibung des mechanischen Teils
Verbindung | V1-Anschluss ((M12×1), 4-Pin |
Schutzklasse | IP65 Andere können angepasst werden |
Schalenmaterial | Vernichtungs- und Vernichtungsanlagen |
Anmerkung: Wenn das Produkt M18 und das Produkt M30 einen analogen Ausgang von 4-20mA haben, unterscheidet sich die Anschlussmethode des Zählers von der des Produkts 550,600.Da das Ausgangsgerät der Produkte M18 und M30 mit VDD versorgt wird, wie in Abbildung 1 dargestellt, sollte der Zähler an den Stromversorgungsanschluss angeschlossen werden. Zwischen dem Ausgangsterminal und dem Ausgangsterminal ist die Anschlussanleitung in Abbildung 2 dargestellt:
Abbildung 1 Leistungsschaltkreislauf
Abbildung 2 Schema der Anschlussmethode
4. Bestellinformationen
KUS-amerikanische | Arten von | Ausgabe | Bereich | Beschreiben | |
M18 | M18 Gehäuse, maximale Messweite 1 Meter | ||||
M30-Typ1 | M30 Höchstmessbereich 2 Meter | ||||
M30-Typ2 | M30 Höchstmessbereich 3 Meter | ||||
M30-Typ3 | M30 Maximalmessbereich ist 6 Meter, 8 Meter können angepasst werden | ||||
Individualisiert | Shell unterstützt Benutzeranpassungen | ||||
NPN | Ausgang als NPN | ||||
PNP | Ausgabe als PNP | ||||
10 Abstimmung | Der Ausgang ist analog 0-10V, die Stromversorgung ist größer als 11V | ||||
5Vout | Der Ausgang ist analog 0-5V, die Stromversorgung ist größer als 6V | ||||
Ausfall | Die Ausgabe ist analog 4-20mA | ||||
RS485 | Die Ausgabe ist RS485 Modbus-Protokoll, bitte lesen Sie die Software-Schnittstelle Handbuch für eine spezifische Beschreibung. | ||||
XXX mm | Der Kunde gibt das lineare Intervall oder das Schaltintervall an, das in der Fabrik eingestellt werden kann | ||||
KUS | M30 | RS485 | 2000 mm |
5.Anwendung
