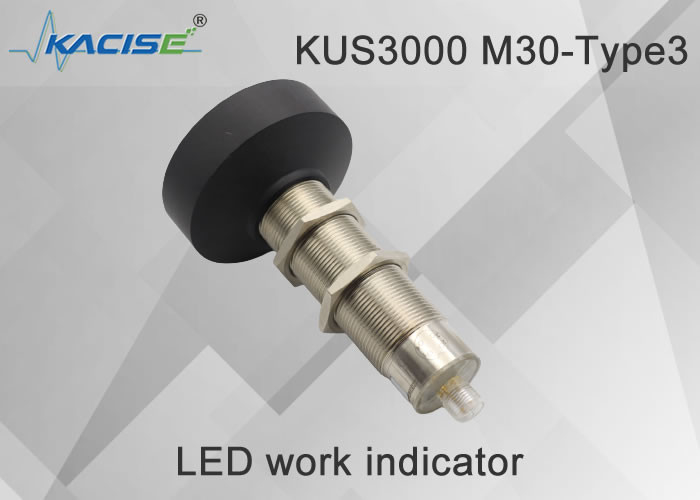

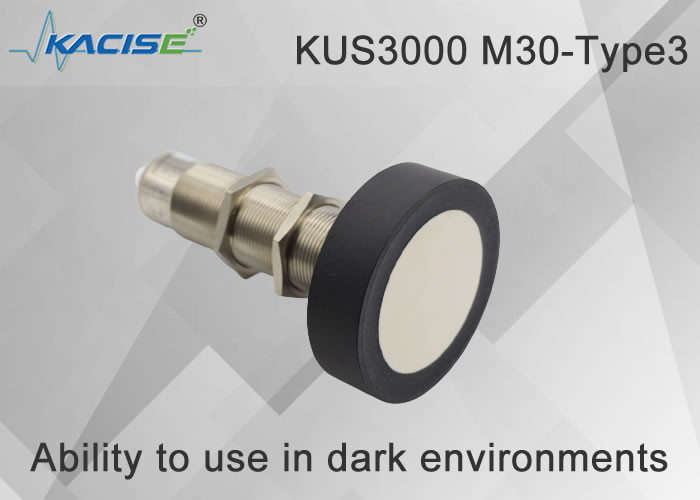

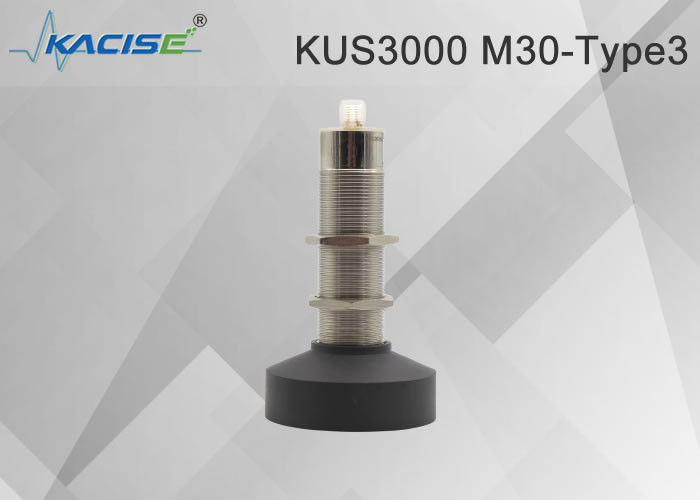

Name: KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Typ3
Price: 1,000.10 USD
Availability: InStock

Zu Hause > produits > Ultraschallwandler-Sensor >

KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich

Herkunftsort:

China

Markenname:

Kacise

Zertifizierung:

certificate of explosion-proof, CE

Modellnummer:

KUS3000 M30-Typ3

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Reichweite:

6M/12M

Ausgabe:

4 ~ 20mA/NPN/PNP/RS485

Schutzklasse:

IP65

Stromversorgung:

13 bis 30 V

Material:

Vernickeln Sie überzogenes Kupfer

Temperatur:

-25~70℃

Genauigkeit:

≤ 1%

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stück

Preis

verhandelbar

Verpackung Informationen

15*20*15cm, 0.3kg

Lieferzeit

5-8 Werktage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

100+

Verwandte Produkte

KUS-W80 Unterwasserdistanzsensor 200 kHz Transducer Frequenz und geringer Nullstrom zur Unterwasserdistanzmessung

Beste Preis erhalten

KUS-W50 Unterwasserabstandssensor Umkehrpolaritätsschutz und 0,6 m Blindbereich für nahtlose Unterwasserüberwachung

Beste Preis erhalten

KWD200 Ultraschallunterwasserkommunikationssensor

Beste Preis erhalten

Hochgenauigkeit KWD400 360-Grad-Scan-Sonar

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

KUS3000 M30-Type3 kleinste Ultraschall-Level-Wandler mit Anzeiger und breiter Reichweite

KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich 0

1. Dimensionelle Struktur
Die Einheit ist mm.

KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich 1

Größenstruktur des Typs 3 M30

2. Elektrische Schnittstelle

KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich 2

Anmerkung: Dieses Produkt hat zwei Kabelspezifikationen, und die Kabelverkabelungsanweisungen der beiden Spezifikationen sind wie folgt:

Kabel des Typs A		Kabel des Typs B
Pinn1	Braun	Pinn1	Gelb
Pinn2	Weiß	Pinn2	Schwarz
Pin3	Blau	Pin3	Rot
Pinn4	Schwarz	Pinn4	Grün

Der Standardkabelmix basiert auf den vom Kunden erhaltenen Spezifikationen

3. Technischer Parameter

M18
Reichweite	400... 6500 mm oder 600-12000 mm
Einstellbarer Intervallbereich	400... 6500 mm oder 600-12000 mm
Blinder Fleck	0... 400 mm oder 0... 600 mm
Reaktionszeit	ca. 40 ms

Anzeiglicht

Blaue LED-Leuchte

Das blaue Licht blinkt, um anzuzeigen, dass die Kalibrierung durchgeführt werden kann. Blau und andere Konstanten zeigen an, dass die Stromversorgung des Sensors normal ist.Das blaue Licht blinkt innerhalb von 5 Minuten, nachdem der Strom eingeschaltet istNach 5 Minuten leuchtet das blaue Licht immer an, um anzuzeigen, dass der Sensor den Befehl "Kalibrieren" nicht empfangen kann. .

Licht mit LED-Lösung

Es wird verwendet, um anzuzeigen, ob das gemessene Objekt erkannt wird.und es kann auf den nächsten Kalibrierzustand geschaltet werden.

Rote LED-Leuchte

Im normalen Betriebszustand ist das rote Licht nicht eingeschaltet, das rote Licht ist eingeschaltet, um auf einen Fehler hinzuweisen.

Während des Kalibrierungsprozesses zeigt das blinkende rote Licht an, dass der Sensor den aktuellen Echoverlust oder den unendlichen Zustand sperrt, und der Benutzer kann zum nächsten Kalibrierungszustand wechseln.

Elektrische Parameter

Versorgungsspannung	13... 30 V Gleichspannung, spezielle breite Spannungsanforderungen können angepasst werden
Nichtlaststrom I0	≤ 45 mA

IOT-Spektromodelle

Versorgungsspannung	3.3-12 DC, Wellen 10 % SS
Stromverbrauch I0	≤ 15 mA, Schlafmodus≤1 mA, Serienweckung,

Ausgabe

Ausgabeart	1 Schalter-Ausgang PNP-Ausgang normalerweise offen und lange geschlossen kann kalibriert werden 2 Schalter-Ausgang NPN-Ausgang normalerweise offen und lang geschlossen programmierbar 3 Analogspannungsausgang 0-10V programmierbar. 4 Analog 4-20mA Ausgang programmierbar 5 RS485 Ausgang E4 programmierbar.
Überströmung	200 mA, Umkehrpolaritätsschutz, Kurzschlussschutz
Voreinstellung	M18 Wechselpunkt A1: 150 mm Wechselpunkt A2: 1000 mm M30 Typ 1 Schaltpunkt A1 200 mm Schaltpunkt A2: 2000 mm M30 Typ 2 Schaltpunkt A1 300 mm Schaltpunkt A2: 4000 mm M30 Typ 3 Schaltpunkt A1 500 mm Schaltpunkt A2: 6000 mm
Ausgangsspannungsabfall	≤ 2,5 V
Wiederholbarkeit	≤ 1 %
Ein-Aus-Ebene f	Hohe Frequenz kann angepasst werden
Standardhysterese-Charakteristikamplitude	5% des festgelegten Wertes, spezielle Anforderungen können angepasst werden
Temperaturkompensationsbereich	-40°C bis 85°C

Temperaturanforderungen

Betriebstemperatur	-25...70°C (~248...343K)
Lagertemperatur	-40...85°C ((233...358K)

Beschreibung des mechanischen Teils

Verbindung	V1-Anschluss ((M12×1), 4-Pin
Schutzklasse	IP65 Andere können angepasst werden
Schalenmaterial	Vernichtungs- und Vernichtungsanlagen

Anmerkung: Wenn das Produkt M18 und das Produkt M30 einen analogen Ausgang von 4-20mA haben, unterscheidet sich die Anschlussmethode des Zählers von der des Produkts 550,600.Da das Ausgangsgerät der Produkte M18 und M30 mit VDD versorgt wird, wie in Abbildung 1 dargestellt, sollte der Zähler an den Stromversorgungsanschluss angeschlossen werden. Zwischen dem Ausgangsterminal und dem Ausgangsterminal ist die Anschlussanleitung in Abbildung 2 dargestellt:

KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich 3

Abbildung 1 Leistungsschaltkreislauf

KUS3000 M30-Typ3 kleinster Ultraschall-Füllstandgeber mit Anzeige und großem Messbereich 4

Abbildung 2 Schema der Anschlussmethode

4. Bestellinformationen

KUS	Arten von	Ausgabe		Bereich	Beschreiben
	M18	M18 Gehäuse, maximale Messweite 1 Meter
	M30-Typ1	M30 Höchstmessbereich 2 Meter
	M30-Typ2	M30 Höchstmessbereich 3 Meter
	M30-Typ3	M30 Maximalmessbereich ist 6 Meter, 8 Meter können angepasst werden
	Individualisiert	Shell unterstützt Benutzeranpassungen
		NPN	Ausgang als NPN
		PNP	Ausgabe als PNP
		10 Abstimmung	Der Ausgang ist analog 0-10V, die Stromversorgung ist größer als 11V
		5Vout	Der Ausgang ist analog 0-5V, die Stromversorgung ist größer als 6V
		Ausfall	Die Ausgabe ist analog 4-20mA
		RS485	Die Ausgabe ist RS485 Modbus-Protokoll, bitte lesen Sie die Software-Schnittstelle Handbuch für eine spezifische Beschreibung.
			XXX mm		Der Kunde gibt das lineare Intervall oder das Schaltintervall an, das in der Fabrik festgelegt werden kann
KUS	M30	RS485	6000 mm
