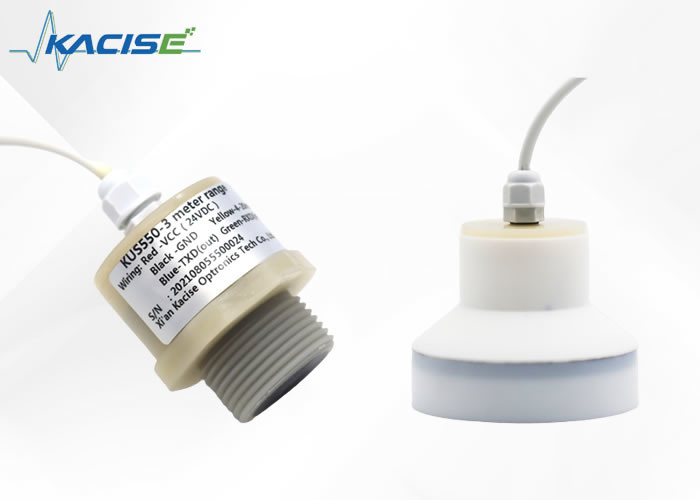

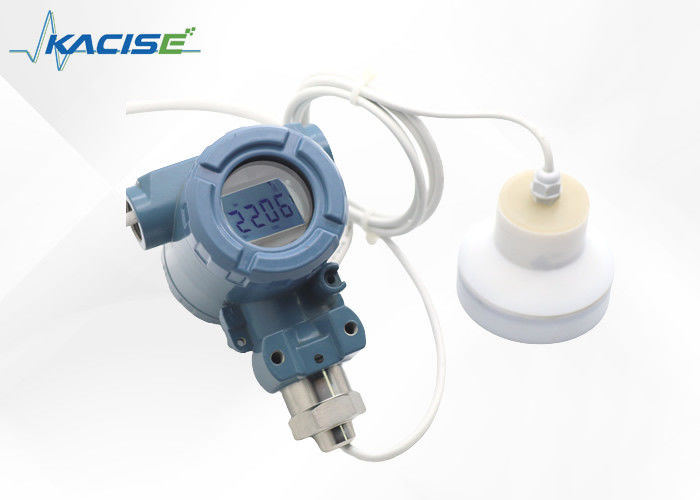

12-Meter-Ultraschall-Füllstandssensor PVDF-Material

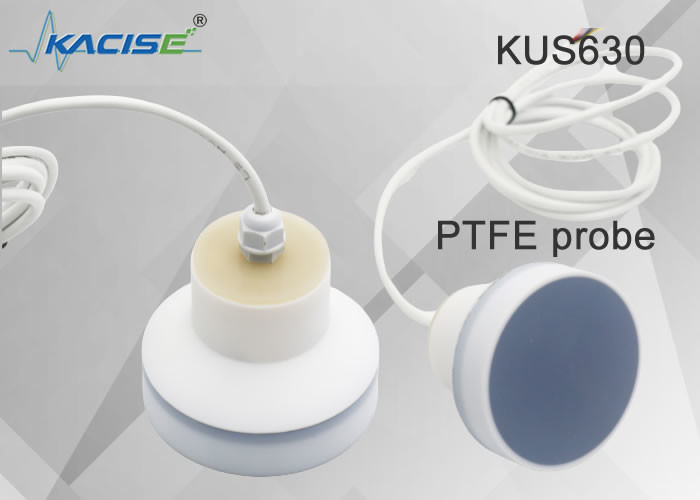

Ultraschallsensor der KUS-Serie

1. Eigenschaften

• Verschiedene Laborparameter wie Präzision und Auflösung werden qualifiziert
• Mehrschichtiger, wasserdichter und staubdichter Sensor mit piezoelektrischem Element
• Dichtungsring und vollständig geschlossene Sonde
• Schutzart IP68
• Wasserdicht und korrosionsbeständig

2. Beschreibung

Der Ultraschall-Objekt-/Flüssigkeitsfüllstandssensor ist im oberen Teil des Behälters installiert und unter der funktionalen Steuerung der kombinierten Einheit und der elektronischen Komponenten sendet die Sonde einen Strahl von Ultraschallimpulsen an das Messobjekt.Die Schallwelle wird von der Oberfläche des Objekts reflektiert, und ein Teil des reflektierten Echos wird von der Sonde empfangen und in ein elektrisches Signal umgewandelt.Die Zeit von der Ultraschallemission bis zum erneuten Empfang ist proportional zum Abstand der Sonde zum Messobjekt.Die Elektronik erfasst diese Zeit und errechnet aus der bekannten Schallgeschwindigkeit die gemessene Entfernung, so dass der Füllstandswert errechnet werden kann.Da sich die Temperatur auf die Schallgeschwindigkeit auswirkt, sollte das Messgerät die Temperatur messen, um die Schallgeschwindigkeit zu korrigieren.Es gibt viele Optionen für das Vierdrahtsystem, das gleichzeitig 4-20-mA- und RS485-Kommunikation unterstützen kann.

PVDF (Polyvinylidenfluorid) hat die stärkste Zähigkeit, den niedrigen Reibungskoeffizienten, die starke Korrosionsbeständigkeit, Alterungsbeständigkeit, Witterungsbeständigkeit und gute Strahlungsbeständigkeit unter den Fluorkunststoffen.Es eignet sich für den Einsatz an verschiedenen Orten im Freien, Fernerkennung, Flüssigkeitsstand / Füllstandsanzeige vor Ort.

3.Niedriger Stromverbrauchsmodus

Der auf 2 eingestellte Arbeitsmodus ist ein Arbeitsmodus mit geringem Stromverbrauch.

So realisieren Sie den Ultraschall-Füllstands- und Abstandssensor mit geringem Stromverbrauch

a) Verwenden Sie Low-Power-ICs

Wir verwenden fast neue ICs, wodurch der Stromverbrauch normalerweise gering ist.

b) Steuern Sie die Leistung jedes Schaltkreises im Sensor.

Es gibt drei Teile der Schaltung im Sensor, die Sendeschaltung, die Empfangsschaltung und die Grundschaltung der MCU.Die MCU realisiert das Energieverbrauchsmanagement, indem sie die Steuerung der Arbeit jedes Teils der Schaltung ermöglicht und dann den Energieverbrauch steuert.

c) Wenn die MCU selbst nicht arbeitet, wechselt sie in den Schlafmodus, um den Stromverbrauch weiter zu reduzieren.

4.Installationsbedingungen
Wenn der Sensor bei einer Umgebungstemperatur installiert wird, die unter 0℃ fällt, sollte er die Schutzmaßnahmen gut erfüllen.Bei direkter Montage des Sensors in einer Durchgangsbohrung mit den Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.

5.Bestellinformationen
