KCS503Infrarot-CO2-Modul

















1.Überblick

KCS503 ist ein Gasdetektionsmodul, das auf dem Prinzip der NDIR-Infrarotabsorption basiert und zur Detektion der Kohlendioxidkonzentration in einer gasförmigen Umgebung bei Raumtemperatur geeignet ist.

KCS503 verwendet einen patentierten optischen Hohlraum, eine importierte Lichtquelle und einen Zweikanaldetektor, um die Referenzkompensation von zweifachen optischen Pfaden im Raum zu realisieren.KCS503 hat eine gute Selektivität, keine Sauerstoffabhängigkeit und eine lange Lebensdauer.

KCS503 verfügt über UART, 485-Ausgang und 4-20-mA-Stromausgang (oder analogen Spannungsausgang), um die Auswahl der Anwendungen durch den Kunden zu erleichtern;Der KCS503 bietet Nullpunktkalibrierung, Empfindlichkeitskalibrierung und Reinluftkalibrierungsbefehle und stellt einen manuell kalibrierten MCDL-Pin bereit, mit dem Kunden eine relative Nullkalibrierung von Sensormodulen unter Verwendung frei fließender sauberer Luft im Freien durchführen können.

KCS503 verwendet die Konvektions-Diffusions-Lüftungsmethode und die Diffusionsgeschwindigkeit ist schnell.KCS503 ist für die CO2-Konzentrationsmessung in Umgebungen mit hoher Luftfeuchtigkeit wie Pilzräumen, Inkubationsräumen und landwirtschaftlichen Gewächshäusern konzipiert.Es kann auch in großem Umfang in der HLK-Frischluftregelung, der Überwachung der Raumluftqualität, der Überwachung von Produktionsprozessen in der Landwirtschaft und Tierhaltung eingesetzt werden, kann in intelligenten Gebäuden, Lüftungssystemen, Robotern, Automobilen und anderen Anwendungen installiert werden und kann auch auf andere enge Räume angewendet werden Überwachung der Luftqualität.

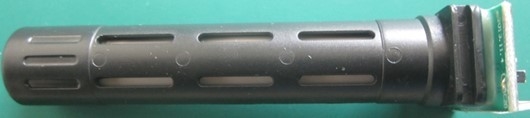

KCS503 Außenansicht







2.Technische Parameter





Parameter		Symbol	Minimum	Typische Werte	maximal	Einheit
Lagertemperatur		TStg	-20	-	80	°C
Betriebstemperatur		TEIN	-20		60	°C
Betriebsfeuchtigkeit		HEIN	0		90	%rF
Arbeitsdruck		PEIN	0,8		1.2	Geldautomat
Versorgungsspannung		vs	5	5	5.5	v
Maximaler Betriebsstrom		ichmax	100	120	150	mA
Bereich (anpassbar unterstützt.) Kann bis zu 100% vol sein)		Ra	2000	10000	50000	ppm
Meßgenauigkeit		Genauigkeit	-	± 20 ppm oder ± 5 % wahrer Wert	± 300 ppm ± 5 % wahrer Wert	ppm
Reaktionszeit		T90	-	30	40	zweite
Wiederholbarkeit	Null			<±50		ppm
	50 % VS	-		<±5% des Messwertes @50% VS	-
Lebensspanne			3	10	fünfzehn	Jahr







3.Baumaßzeichnung

Einheit: mm





















4.Versionshinweise

Um Benutzern die bessere Verwendung dieses Produkts zu erleichtern, Version V2.2 auf der Grundlage der Version V2.1, aktualisieren Sie die Arbeitsbedingungen und Leistungsmerkmale in den technischen Parametern, da die Installationsanweisungen keinen Inhalt haben, sodass die Installationsanweisungen entfernt werden , und die kalibrierungsbezogenen Befehle werden gelöscht.

5.Dinge, die bei der Wartung beachtet werden sollten

Der Sensor sollte regelmäßig kalibriert werden, es wird empfohlen, dass dies nicht länger als 3 Monate dauert, und eine Kalibrierung ist nicht erforderlich, wenn die automatische Kalibrierung für den Langzeitbetrieb eingeschaltet ist

Verwenden Sie den Sensor nicht längere Zeit in einer Umgebung mit hoher Staubdichte.

Bitte verwenden Sie den Sensor innerhalb der Reichweite der Stromversorgung des Sensors.

6.Bestellhinweise

Um die erforderlichen spezifischen Spezifikationen erwerben zu können, geben Sie bitte die folgenden Informationen an

1) Sensorname 2) SensorBereich 3) Genauigkeit der Sensormessung

Zum Beispiel KCS5003 5000 ppm







7.Bestellinformationen



Informationsblatt bestellen
KCS503	KCS503 CO2-Konzentrationssensor
	xxxx	Der Sensor misst den Bereich der CO2-Konzentration in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm.
	2000	Bereich 200 ppm (Standard).
	10000	Bereich 10000ppm
	50000	Bereich 50000ppm
		kodieren	Die Reaktionsgeschwindigkeit wird in zwei Typen unterteilt: schnell und langsam
		S	Langsam (Standard).
		Q	schnell
			kodieren	Baudratenauswahl, Unterstützung allgemein verwendeter Baudraten 2400 9600 19200 38400 bps, 8 Datenbits, 1 Bit Stoppbit, kein Prüfbit: Bestätigen Sie besondere Anforderungen vor der Bestellung.
			Brauch	Bestätigen Sie die Baudrate vor der Bestellung
			2400	2400 bps Baudrate
			9600	9600 bps Baudrate
			19200	19200 bps Baudrate
			38400	38400 bps Baudrate (Standard)
				kodieren	Protokoll der seriellen Schnittstelle
				Modbus-RTU	Standard-Modbus-RTU-Protokoll (Standard).
				Modbus-ASCII	Standard-Modbus-ASCII-Protokoll
				Modbus-Selbst	Privates Modbus-Protokoll
KCS503	-2000	-S	-38400	-Modbus-RTU







Kontaktdetails



URL:www.kacise.com

Tel: +86-29-17719566736

E-Mail: sales@kacise.com

Adresse: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China























































































































































Anhang



Kurzschrift	Vollständiger Name
VOL	1 % VOL bezieht sich auf 1 % des Volumens eines bestimmten Gases in Luft.
ppm	1 PPM bedeutet, dass das Volumen eines bestimmten Gases in der Luft ein Millionstel ausmacht.
O2	Sauerstoffmoleküle
LCD	LCD Bildschirm
RS485	Asynchroner serieller Port 485
Gleichstrom	Gleichstrom
AC	Kommunikation
PVC	Polyvinylchlorid
