KSS523 Infrarot-SF6-Gassensormodul
1. Überblick
SF6-Gas wird als Isoliermedium und Bogenlöschgas in Energieanlagen, insbesondere in Hochspannungsschaltern, Transformatoren, Transformatoren, Kondensatoren, Arrestoren, Sicherungen usw. weit verbreitet.Wenn Leckagen auftreten, wird der Druck der Ausrüstung verringert und die Isolierungskapazität verringert.Anreicherung in niedrigen Räumen, die zu Unfällen wie Sauerstoffmangel im Gehirn des Personals und sogar schneller Erstickung führen.SF6-Gas wird hochgiftige Zersetzungsstoffe wie SF4 erzeugen., SF2, SOF2 usw.

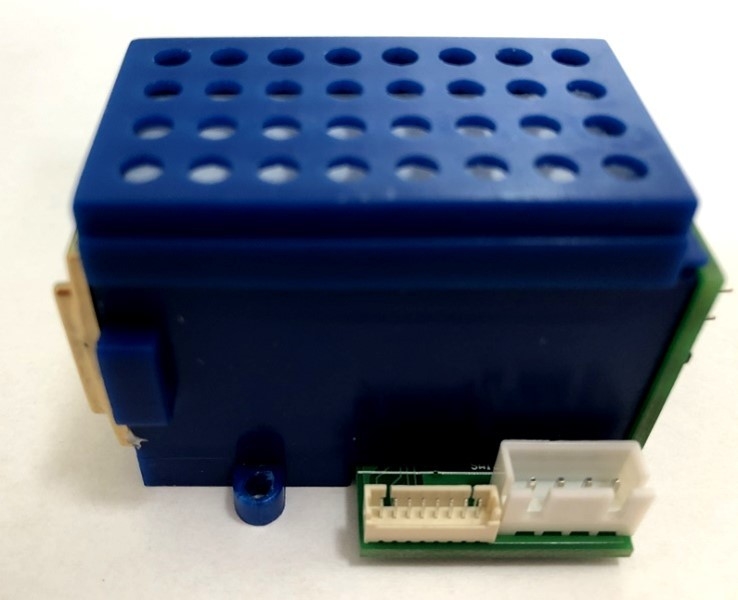

KSS523 ist ein Gassensormodul mit NDIR-Infrarot-Absorptionsdetektionsprinzip, das die Konzentration nach der Absorption von SF6-Gas bei 10,5um bestimmt.Optische Hohlraum mit spezieller Struktur und Dual-Channel-Detektor, um Raum Dual-optischen Pfad Referenzkompensation zu realisieren, und Mikroprozessor für Signalgewinnung, -verarbeitung und -ausgabe.Modbus (optional) und digitale Schnittstelle mit einem Bus, mit digitaler Kalibrierungs-Null- und Empfindlichkeitsfunktion und mit manueller Kalibrierungs-Null-Funktion.
KSS523 kann bei der Erkennung von SF6-Gaslecks und bei anderen Gelegenheiten zur Analyse der SF6-Gaskonzentration in der Energieindustrie weit verbreitet werden.
2. Technische Parameter
| Parameter |
Symbol |
Mindestwert |
Typische Werte |
maximal |
Einheit |
| Speichertemperatur |
TStg |
- 20 |
- |
80 |
°C |
| Betriebstemperatur |
TEine |
- 20 |
|
60 |
°C |
| Betriebsfeuchtigkeit |
HEine |
0 |
|
90 |
RH in % |
| Arbeitsdruck |
PEine |
0.8 |
|
1.2 |
ATM |
| Versorgungsspannung |
Vs |
11 |
12 |
18 |
V |
| Höchstbetriebsstrom |
Ich...Durchschnitt |
100 |
120 |
150 |
mA |
| Bereich (anpassbar) |
|
|
5000 |
|
ppm |
| Messgenauigkeit |
Genauigkeit |
|
Der größere Wert ist ± 5 ppm oder ± 2%. |
|
% vol |
| T90 |
Pumpensauge |
|
|
5 |
|
zweite |
| Diffusion |
|
30 |
|
zweite |
| Wiederholbarkeit |
50% F.S. |
|
|
Weniger als ± 5%. |
|
|
| Lebensdauer |
|
|
10 |
|
Jahr |
3. Strukturdimensionszeichnung
Zieheinheit: mm
Der Diffusionstyp und der Saugtyp der Pumpe sind in Länge und Breite gleich und unterscheiden sich nur in der Höhe.
Für die Anlage von Diffusionsprodukten reservierte Größe: Länge * Breite * Höhe beträgt 60 mm * 40 mm * 40 mm
Pump-Saugprodukt-Installation reservierte Größe: Länge * Breite * Höhe beträgt 60 mm * 40 mm * 45 mm
4.Dimensionalentwurf für die Installation
Zieheinheit: mm
Der Diffusionstyp befindet sich in derselben Position wie das Pumpen-Saug-Festungsloch.
5- Fragen, die bei der Wartung beachtet werden sollten
Der Sensor sollte regelmäßig kalibriert werden, nicht länger als 3 Monate wird empfohlen.
Verwenden Sie den Sensor nicht länger in einer Umgebung mit hoher Staubdichte
Bitte verwenden Sie den Sensor innerhalb des Bereichs der Sensor-Stromversorgung
6.Befehlsanweisung
Um die erforderlichen Spezifikationen erwerben zu können, geben Sie bitte folgende Angaben an:
- Name des Sensors 2) Sensorbereich 3) Ausgangsmethode usw.
Zum Beispiel SW520S, 0-1500 ppm, Einzelbus
7.Informationen zur Bestellung
| Bestellinformationsblatt |
| KSS523 |
KSS523 Infrarot-SF6-Gassensormodul |
| |
Einzigartiges |
Der Sensor misst den CO2-Konzentrationsbereich in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm. |
| 2000 |
Bereich 200 ppm (Standard). |
| 10000 |
Bereich 10000 ppm |
| 50000 |
Bereich 50000 ppm |
| |
Codieren |
Die Reaktionsgeschwindigkeit ist in zwei Arten unterteilt: schnell und langsam |
| S |
Langsam (Standard). |
| Q |
Schnell |
| |
Codieren |
Auswahl der Baudrate, Unterstützung der häufig verwendeten Baudrate 2400 9600 19200 38400bps, 8 Datenbits, 1 Bit Stop-Bit, kein Check-Bit: Bestätigen Sie vor der Bestellung spezielle Anforderungen. |
| Gewohnheit |
Bestätigen Sie die Baudrate vor der Bestellung |
| 2400 |
2400bps baudrate |
| 9600 |
9600bps Boodrate |
| 19200 |
19200 Bps-Boodrate |
| 38400 |
38400bps baudrate (Standard) |
| |
Codieren |
Protokoll der seriellen Anschlüsse |
| Modbus-RTU |
Standardmodus-RTU-Protokoll (Standard). |
| Modbus-ASCII |
Standardmodbus-ASCII-Protokoll |
| Modbus-Self |
Modbus-Privatprotokoll |
| KSS523 |
- 2000 |
-S |
- 38400 |
- Modbus-RTU |
|
8.Kontaktdaten
URL:www.kacise.com
Tel: +86-29-17719566736
E-Mail: sales@kacise.com
Anschrift: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China
