KSS572 Infrarot-SF6-Sensor
1. Übersicht
SF6-Gas wird als Isoliermedium und Bogenlöschgas in Energieanlagen, insbesondere in Hochspannungsschaltern, Transformatoren, Transformatoren, Kondensatoren, Arrestoren, Sicherungen usw. weit verbreitet.Leckage tritt auf, der Druck der Ausrüstung sinkt, die Isolationskapazität verringert sich; Verschmutzung und Zerstörung der atmosphärischen Umwelt, Verstärkung des Treibhauseffekts; Anhäufung in geringen Räumen,Dies führt zu Unfällen wie Sauerstoffmangel im Gehirn der Mitarbeiter und sogar schnelle Erstickung.Unter dem Einfluss von Teilausfluss, hoher Temperatur und anderen Faktoren erzeugt SF6-Gas hochgiftige Zersetzungsstoffe wie SF4, SF2, SOF2 usw.
KSS572 ist ein Gassensormodul mit NDIR-Infrarot-Absorptionsdetektionsprinzip. Die Konzentration wird nach der Absorption von SF6-Gas bei 10,5um bestimmt.Die Einlichtquelle und die Doppelkanalstruktur der MEMS-Lichtquelle, zweikanaliger pyroelektrischer Detektor und optische Gaskammer zur Realisierung der Referenzkompensation des räumlichen doppelten optischen Weges eingesetzt.und Ausgabe, mit Temperaturkompensation und Nichtlinearitätskorrektur.
2. Technische Parameter
| Parameter |
Symbol |
Mindestwert |
Typische Werte |
maximal |
Einheit |
| Speichertemperatur |
TStg |
- 20 |
- |
80 |
°C |
| Betriebstemperatur |
TEine |
- 20 |
|
60 |
°C |
| Betriebsfeuchtigkeit |
HEine |
0 |
|
90 |
RH in % |
| Arbeitsdruck |
PEine |
0.8 |
|
1.2 |
ATM |
| Versorgungsspannung |
Vs |
11 |
12 |
30 |
V |
| Höchstbetriebsstrom |
Ich...Durchschnitt |
100 |
120 |
150 |
mA |
| Entdeckungsbereich (anpassbar). |
Ra |
|
1000 |
|
ppm |
| Entschließung |
Entschließung |
|
1000 |
|
ppm |
| Messgenauigkeit |
Genauigkeit |
|
± 10 ppm oder ± 5% Wahrheitswert |
|
% vol |
| Typ der Pipeline T90 |
Pumpensauge |
|
|
5 |
|
zweite |
| Diffusion |
|
30 |
|
zweite |
| Wiederholbarkeit |
Null |
|
|
Weniger als ±50 |
|
ppm |
| Reichweite |
|
|
Weniger als ± 5%. |
|
|
| Lebensdauer |
|
|
10 |
|
Jahr |
3. Strukturdimensionszeichnung
Einheit

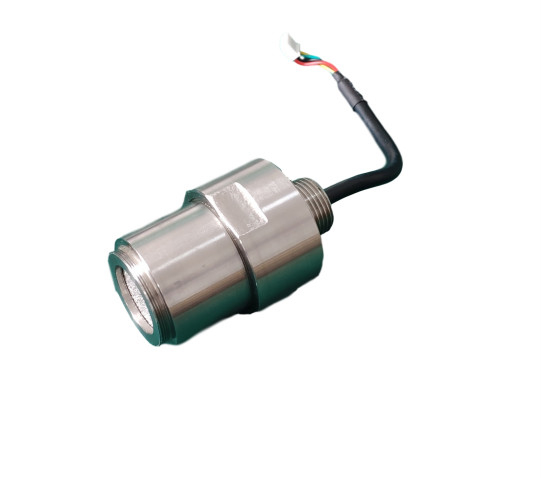

Abmessungszeichnung der Saugstruktur der Pumpe
Abmessungszeichnung der diffusen Struktur
4. Installationsanweisung
Der Sensor wird gemäß den Bauanforderungen in einem Abstand von 3,2 mm installiert und positioniert
Die Steckdose der Verkabelung beträgt 2,54 mm.
5- Fragen, die bei der Wartung beachtet werden sollten
Der Sensor sollte regelmäßig kalibriert werden, es wird empfohlen, dass er nicht länger als 3 Monate ist.und die Kalibrierung auf der langfristigen Betriebsseite nicht erforderlich ist, wenn die automatische Kalibrierung eingeschaltet ist, darf der Sensor nicht länger in einer Umgebung mit hoher Staubdichte verwendet werden..
Bitte benutzen Sie den Sensor im Bereich der Stromversorgung.
6- Bestellbefehle
Um die erforderlichen Spezifikationen erwerben zu können, geben Sie bitte folgende Angaben an:
1) Name des Sensors 2) Sensorbereich 3) Messgenauigkeit und Ausgangsmodus des Sensors usw.
Zum Beispiel SW521, 0-5000ppm, 4-20mA Ausgang
7. Bestellinformationen
| Bestellinformationsblatt |
| KSS572 |
KSS572 CO2-Konzentrationssensor |
| |
Einzigartiges |
Der Sensor misst den CO2-Konzentrationsbereich in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm. |
| 2000 |
Bereich 200 ppm (Standard). |
| 10000 |
Bereich 10000 ppm |
| 50000 |
Bereich 50000 ppm |
| |
Codieren |
Die Reaktionsgeschwindigkeit ist in zwei Arten unterteilt: schnell und langsam |
| S |
Langsam (Standard). |
| Q |
Schnell |
| |
Codieren |
Auswahl der Baudrate, Unterstützung der häufig verwendeten Baudrate 2400 9600 19200 38400bps, 8 Datenbits, 1 Bit Stop-Bit, kein Check-Bit: Bestätigen Sie vor der Bestellung spezielle Anforderungen. |
| Gewohnheit |
Bestätigen Sie die Baudrate vor der Bestellung |
| 2400 |
2400bps baudrate |
| 9600 |
9600bps Boodrate |
| 19200 |
19200 Bps-Boodrate |
| 38400 |
38400bps baudrate (Standard) |
| |
Codieren |
Protokoll der seriellen Anschlüsse |
| Modbus-RTU |
Standardmodus-RTU-Protokoll (Standard). |
| Modbus-ASCII |
Standardmodbus-ASCII-Protokoll |
| Modbus-Self |
Modbus-Privatprotokoll |
| KSS572 |
- 2000 |
-S |
- 38400 |
- Modbus-RTU |
|
9Kontaktdaten
URL:www.kacise.com
Tel: +86-29-17719566736
E-Mail: sales@kacise.com
Anschrift: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China
10.Anlage
| Abkürzung |
Vollständiger Name |
| VOL |
1% VOL bezieht sich auf 1% des Volumens eines bestimmten Gases in der Luft. |
| PPM |
1 ppm bedeutet, dass das Volumen eines spezifischen Gases in der Luft ein Millionstel ausmacht. |
| O2 |
Sauerstoffmoleküle |
| Bildschirm |
LCD-Bildschirm |
| RS485 |
Asynchrone Serienanschluss 485 |
| DC |
Gleichstrom |
| Klimatisierung |
Kommunikation |
| PVC |
Polyvinylchlorid |
