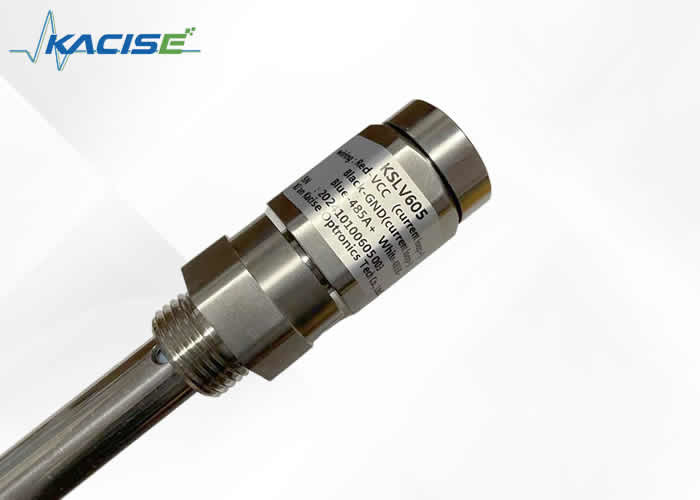

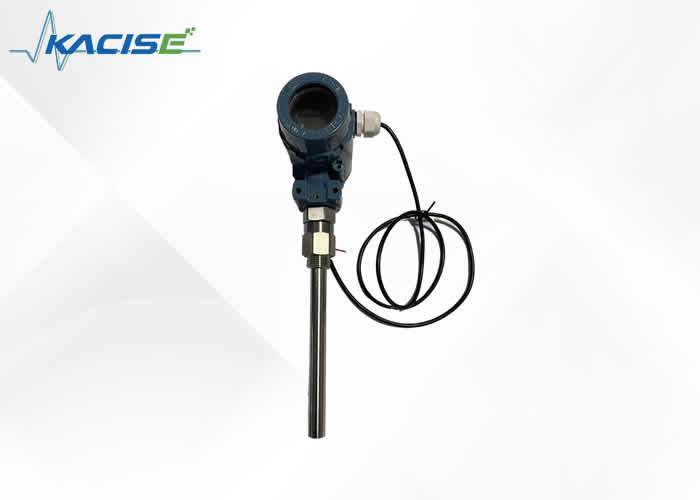

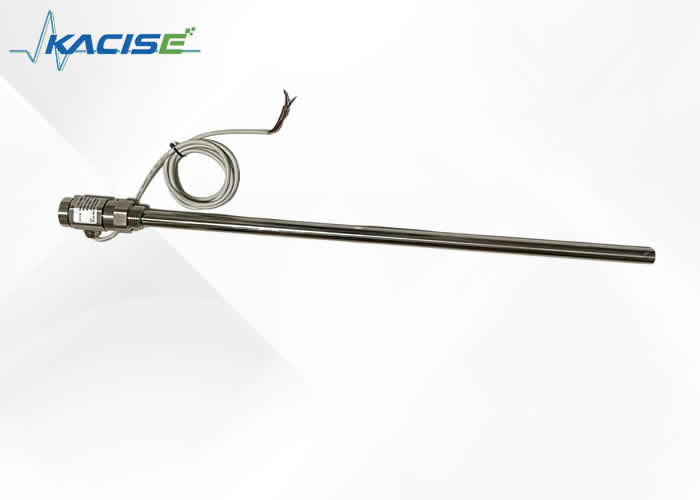

KLSV605 kapazitiver Wasserstandssensor mit hoher Leistung und breiter Reichweite

1.Allgemeine Beschreibung

Der kapazitive Flüssigkeitsspiegelmesser ist ein Messgerät, das die Veränderung der Kapazität verwendet, um den Spiegelspiegel des Mediums im Behälter zu messen.Der Messvorgang hängt hauptsächlich von der Veränderung der Kapazität zwischen den beiden Elektroden ab., d. h. die Empfindlichkeit des kapazitiven Flüssigkeitspegelmessers hängt von der Differenz der dielektrischen Konstanten von zwei Medien, einem Gas und einer Flüssigkeit, ab.Bei der Messung des Kapazitätseinstellmessgeräts muss sichergestellt werden, dass die dielektrischen Konstanten der beiden Medien konsistent sind., sonst führt die Änderung der Dielektrikkonstante direkt zu Fehlern.

2.Eigenschaft

• Gute Struktur und Einbaumethode können bei hohen Temperaturen, hohem Druck, starker Korrosion, leichter Kristallisation, Verstopfung, Gefrierverhütung und festem Pulver- und Granulatmaterial angewendet werden.
• Es kann den Flüssigkeitsgehalt eines starken ätzenden Mediums, den Flüssigkeitsgehalt eines hochtemperaturen Mediums und den Flüssigkeitsgehalt eines versiegelten Behälters messen, was nichts mit der Viskosität zu tun hat,Dichte und Betriebsdruck des Mediums.

3.Spezifikation

4.Struktur

Kapazitive Flüssigkeitsmessgeräte haben aufgrund unterschiedlicher Anwendungsfälle und Parameter unterschiedliche Strukturen, aber im Allgemeinen kann ihre Hauptstruktur grob in zwei Teile unterteilt werden:nämlich der Sensorteil und der Senderteil. wie auf dem Bild zu sehen ist:

A in der Abbildung zeigt den Sensor, der direkt in die Behälter ausrüstet oder misst

im Messmedium des Messrohrs

B und C in der Abbildung sind die Verbindungsflansche der Gasphase und der Flüssigphase des Mess- und Messgeräts für den Flüssigkeitspegel, die für die Verbindung der Flansche der Ausrüstung verwendet werden,und die Flüssigkeit und der Druck in der Ausrüstung an den Messzylinder gezogen werden.

D in der Abbildung zeigt den Messzylinder des Mess- und Regelgeräts für den Flüssigkeitspegel, der mit der Sensorelektrode eine Kapazität bilden kann.

E auf der Abbildung ist der Abwasserflansch, der regelmäßig den Schmutz im Mess- und Kontrollgerät der Flüssigkeit nach außen ablassen kann,die Innenseite des Messrohrs des Flüssigkeitsmess- und Messgeräts sauber halten, und verhindern, dass der Sensor an den Schmutz hängt.

F in der Abbildung ist der Sender, der eine Umwandlungseinrichtung von Kapazität zu Standardstromsignal ist,und ist der zentrale Teil des gesamten Mess- und Messgeräts für den FlüssigkeitspegelSeine Hauptfunktion besteht darin, das durch die vom Sensor gesendete Flüssigkeitspegeländerung verursachte Kapazitätsaufschwung zu empfangen und dann nach der Umwandlung ein Standardstromsignal von 4-20mADC auszugeben.Dieser Sender verwendet militärische Geräte., mit geringem Stromverbrauch, hoher Temperaturbeständigkeit, hoher Zuverlässigkeit und erfüllt die Anforderungen an die innere Sicherheit.

Anmerkung: Zwischen dem Sender und dem Messrohr befindet sich ein Dichtungsteil, der aus mehreren Dichtungen besteht,mit einer Breite von mehr als 20 mm,Dieser Abschnitt ist ein wichtiges Dichtungsteil, bitte demontieren Sie ihn nicht ohne Zustimmung des Herstellers, um Unfälle zu vermeiden.


5. Anzeige

6.Verkabelung

KSLV606 (Displaymodell) hat zwei Anschlüsse: eine ist RS485, die andere ist 4-20mA.

• RS485

• 4 bis 20 mA

Isolierte Leistung von 4-20mA

Nicht isolierte 4- bis 20-mA-Zwei-Draht-Ausgänge
Abbildung 6.1

Nach der Installation, wenn es zum ersten Mal verwendet wird, müssen Sie zuerst das Gasphasenventil öffnen und dann das Flüssigphasenventil öffnen, um sicherzustellen, dass der Flüssigkeitsgehalt nicht heftig schwankt.Verursachen von Messfehlern.

Ferner sollte sichergestellt werden, dass die Verbindungsleitungen gut miteinander in Berührung stehen und Korrosionsschutz bieten.so dass die Ansammlung von Schmutz vermieden und die Leistung des Geräts beeinträchtigt wird- Unter Berücksichtigung der üblichen Kupferflüssigkeit, C-Kohlenstoffflüssigkeit, Baohe-Wärmeturm, Abwasserbecken und anderer schmutziger Medien sollte garantiert 1 bis 2 Mal pro Woche entladen werden,während das Reinigungsmittel 1 bis 2 Mal im Monat entleert werden sollte.

Das Transmittergehäuse sollte fest eingewickelt sein, um das Eindringen von Wasser, korrosivem Medium oder Gas zu verhindern, und es ist verboten, mit äußeren Kräften zu kollidieren und von Nichtprofis zu demontieren.

Es gibt drei übliche Verkabelungsmethoden für Sender: wie in a) b) c) gezeigt

(a)

(b)


c) Ammeter
Abbildung 6.2

Wie in der obigen Abbildung dargestellt, gibt es drei Verdrahtungsmethoden für den Sender des Mess- und Messgeräts für den Flüssigkeitspegel.Abbildung a) zeigt das Verkabelungsdiagramm des Senders direkt und das digitale AnzeigemeterAbbildung b) zeigt das Verkabelungsdiagramm des Senders und des DCS-Steuerungssystems. Das Steuerungssystem versorgt mit 24 V und ist mit dem Sender verbunden.Abbildung c) zeigt das Anschlussdiagramm des vom Sicherheitsschranken angetriebenen Senders. Benutzer können sich während der Installation auf die oben genannten drei Verdrahtungsmethoden beziehen.

7. Installation

1) Gas- und Flüssigphasenanlage

Abbildung 7.1

Da sich die Produkte nur in Aussehen und Material unterscheiden, aber beide zum externen Mess- und Kontrollgerät für den Flüssigkeitspegel gehören,Die Installationsmethoden der beiden sind im Grunde die gleichenIm Allgemeinen ist die Installation extrem einfach und schnell.einfach den Gas-Flüssigkeitsflächenanschlussflansch auf dem Flüssigkeitsmess- und Kontrollgerät mit dem Gas-Flüssigkeitsflächenflansch auf der Ausrüstung verbinden(Anmerkung: Die Verbindungsgrenze des Mess- und Kontrollgeräts für den Flüssigkeitspegel wurde nach der von beiden Parteien vereinbarten Größe geschweißt.,Der Benutzer sollte das Ventil und die Leitung selbst konfigurieren, wie in Abbildung 7 dargestellt.1.

Anmerkung: Vor der MontageStellen Sie sicher, dass das innere Loch des Auslassrohrs der Ausrüstung gereinigt wird, um sicherzustellen, dass das Auslassrohr der Ausrüstung frei ist und die Dichtfläche des Flansches intakt ist.Gleichzeitig, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Installation eines Kapazitätsflüssigkeitsmessers für den Kesseltyp

Abbildung 7.2


Die Kapazitätsebene ist ein Produkt, das speziell für die Messung von großen, mittleren und kleinen Kesselluftbehältern und anderen Arten von Flüssigkeitsniveaus bei hoher Temperatur verwendet wird.

Es werden spezielle Materialien und Radiofrequenztechnologien verwendet, so dass die gesamte Maschine lange Zeit in einer hohen Temperaturumgebung stabil laufen kann.Weil es speziell in hohem Temperaturumfeld verwendet wird, die Struktur und die Installationsmethode des Flüssigkeitsmess- und Kontrollgeräts unterscheiden sich von anderen Produkten.

Zunächst unterscheidet er sich von anderen Produkten dadurch, dass sein Sender unter dem Sensor liegt, es gibt einen abgeschlossenen und Wärmeableitungsbereich vom Messzylinder zum Sender,und dann nach unten ist ein 90-Grad-gebogener Arm, um den Sender auf die Sensorseite zu führen, wodurch sichergestellt wird, daß der Sender vor hohen Temperaturen in der Nähe des Gasanschlusses geschützt ist.Er geht zuerst durch einen speziellen Wärmeabbau, wodurch die Hitze stark reduziert wird. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, die einen Kurzschluss oder Korrosion verursachen.

Zusammenfassend kann gesagt werden, daß die Struktur dieses Höhenmessers offensichtliche Vorteile hat, weshalb er lange Zeit stabil in einer hohen Temperaturumgebung funktionieren kann.Es ist zu beachten, dass der Sender unten, und die Entfernung zum Abwasserrohr ist relativ nahe, so daß es nicht rückwärts installiert werden kann.2:

8.Kalibrierung

Obwohl die analoge Anpassung vor dem Verlassen der Fabrik durchgeführt wurde, um dem Benutzer die Leistung unseres Produkts vor der Verwendung erfahren zu lassen,Es wird empfohlen, dass der Benutzer eine einfache Überprüfung durchführt.Sie können das gesamte Gerät für die Kalibrierung entfernen.

Die Kalibrierung des externen Mess- und Messgeräts für den Flüssigkeitspegel ist in Abbildung 8 dargestellt.1:

Abbildung 8.1

Die Prüfschritte sind wie folgt:

1) Bereiten Sie ein durchsichtiges Wasserrohr vor, markieren Sie es mit einer Waage oder befestigen Sie es mit einem Lineal, so dass der tatsächliche Flüssigkeitsgehalt während der Kalibrierung beobachtet und kalibriert werden kann.mit einer Genauigkeit von mehr als drei Ziffern ein Ampermeter (Gleichstrom) vorbereiten, mehrere Gummiverschlüsse und ausreichend Prüfmedium (das durch Wasser ersetzt werden kann).

2) Verbinden Sie ein Ende des transparenten Wasserrohrs mit dem Flüssigphasenanschluss des Flüssigkeitsmess- und -kontrollgeräts, blockieren Sie den Abfluss und halten Sie den Gasphasenanschluss frei.Und verbinden Sie das Ampereinheit in Serie wie in Abbildung 6 gezeigt.2), und anschließend nach Bestätigung der korrekten Verdrahtung die Stromversorgung einschalten.

3) Fügen Sie das Medium vom oberen Ende des transparenten Rohres hinzu, das Medium fließt durch das Flüssigphasenrohr in das Flüssigkeitsmess- und Kontrollgerät,und der Flüssigkeitsgehalt wird zu mehreren Punkten mit unterschiedlicher Höhe hinzugefügt, weil zu diesem Zeitpunkt der Flüssigkeitsgehalt im transparenten Rohr mit dem Flüssigkeitsmess- und Kontrollgerät gemessen wird.Zu dieser Zeit, den Wert des Ampermeters ablesen und anschließend das Höhenverhältnis des Ausgangsstandards 4-20mA-Signals mit dem gesammelten Stromwert vergleichen, um die Genauigkeit des Höhenmessers zu überprüfen (Anmerkung:Es ist leicht zu berechnen.In der Regel werden mehrere Punkte bei 0%, 25%, 50%, 75% und 100% bezogen, wobei die entsprechenden Ströme 4mA, 8mA, 12mA, 16mA und 20mA sind.Der Bereich sollte dem Zentrum der Flüssigphase bzw. der Gasphase entsprechen).

9.TVerarbeitung von Rohstoffen

1. Wenn das digitale Display während des Gebrauchs Null anzeigt, verwenden Sie den Bereich von 0-200 mA des Gleichstrommessgeräts, und wenn der gemessene Strom ebenfalls 0 beträgt, sind die möglichen Fehler:

a. Ist die 24-Volt-Stromversorgung normal?

b. Der Sender kann einen Kurzschluss haben.

c. Der Sender hat Qualitätsprobleme;

Wenn der durch den Gleichstrommesser gemessene Strom kleiner als 4 mA ist, sind die möglichen Fehler:

a. Der tatsächliche Flüssigkeitsgehalt liegt unterhalb des Flüssigkeitsphasen-Hafens

b. Der aktuelle Einstellwert des Senders ist zu niedrig

c. Der Sender hat Qualitätsprobleme; wenn der gemessene Strom mit dem tatsächlichen Flüssigkeitsgehalt übereinstimmt, besteht ein Problem mit der digitalen Anzeige;

Mögliche Ausfälle, wenn der Strom 25mA übersteigt:

a. Es gibt einen Kurzschluss im Senderkreislauf

b. Der aktuelle Anpassungswert ist zu hoch.

2. Wenn das digitale Display voll ist, verwenden Sie den Bereich von 0-200mA des Gleichstrommessers.

a. Die aktuelle Anpassung ist zu hoch

b. Es gibt einen Kurzschluss im Sender

c. Der tatsächliche Flüssigkeitsgehalt ist voll;

Ist der gemessene Strom kleiner als 20 mA, ist die digitale Anzeige defekt.

3. Die digitale Anzeige springt heftig. Mit dem Bereich von 0-200mA des Gleichstrommessers schwankt der gemessene Strom zu stark und kann fehlerhaft sein:

a. tatsächliche Flüssigkeitsfluktuation

b, schlechter Leitungskontakt

c. Der Sender hat Qualitätsprobleme; wenn der gemessene Strom stabil ist, kann der Anzeigemeter fehlerhaft sein

4. Die digitale Anzeige ändert sich nicht. Verwenden Sie den Bereich von 0-200 mA des Gleichstrommessers. Wenn sich der gemessene Strom normal ändert, kann dies auf einen defekten Messgerät hinweisen.wenn sich der gemessene Strom nicht ändert, kann es sich um einen Fehler handeln:

a. Ausfall des Sendergeräts

b. Das Gasflüssigkeitsrohr ist blockiert

c. Zwischen Sensor und Sender besteht ein offener Schaltkreis, der wieder angeschlossen werden muss.

5. Die digitale Anzeige ändert sich langsamer als der tatsächliche Flüssigkeitsgehalt. Bei Verwendung des Ampereinheiters 0-200mA ändert sich der gemessene Strom langsam und es kann zu einem Fehler kommen:

a. Der innere Pol des Sensors klebt an Verunreinigungen, verwenden Sie 25% Salzsäure (Schwefelsäure), um den Pol einzuweichen

b. Das Gasphasenrohr ist halb verstopft, bitte öffnen Sie das Ventil und testen Sie es.

6. Wenn das digitale Display hoch oder niedrig ist, stellen Sie den Bereich oder den Nullknopf im Sender ein, um ihn anzupassen.

Anmerkung: Um zu messen, ob im Stromkreis eine 24-Volt-Stromversorgung vorhanden ist,Bitte verwenden Sie die positiven und negativen Prüfleitungen des Voltmeters, um die positiven und negativen Leitungen der 24V-Leitung vor der Messung zu verbinden..

Handhabung des Kurzschlusses: Bitte überprüfen Sie den externen Schaltkreis und den Senderkreis und entfernen Sie ihn.

10.Vorsichtsmaßnahmen

1Alle mitgelieferten Produkte sind mit einem Produktzertifikat und einer Gebrauchsanleitung versehen, einschließlich der Produktnummer, der technischen Parameter, des Verkabelungsdiagramms, des Herstellungsdatums usw.Bitte überprüfen Sie sorgfältig, um Missbrauch zu vermeiden..

2. Während der Installation prüfen Sie, ob die Schnittstelle vor Ort mit der Schnittstelle des Produkts gemäß der Verbindung des Produkts übereinstimmt.

3Die Verkabelung sollte in strenger Übereinstimmung mit den Anforderungen der Gebrauchsanweisung unseres Unternehmens erfolgen.

4Dieses Produkt ist ein präzises Energieübertragungsinstrument, und es ist verboten, es zu demontieren, zu kollidieren, zu fallen und mit Gewalt zu schlagen.

5. Wenn während des Gebrauchs irgendwelche Anomalien festgestellt werden, sollten Sie den Strom ausschalten, aufhören zu benutzen, überprüfen oder sich direkt an die technische Abteilung unseres Unternehmens wenden.

6Die Originalverpackung sollte während des Transports und der Lagerung wiederhergestellt und in einem kühlen, trockenen und belüfteten Lager gelagert werden.

7. Achten Sie darauf, dass der Sensor während der Installation und Verwendung nicht beschädigt wird.

8Wirksame Blitzschutzmaßnahmen sollten am Standort der Installation getroffen werden.

9Das Gehäuse eines Senders dieser Baureihe muß zuverlässig geerdet sein, und der Erdungswiderstand muß kleiner als 4Ω sein.

10Bei der Verwendung von 485 für die Kommunikation in der Systemkonfiguration muss der Sender mit einer Sicherheitsbarriere oder einem Isolator ausgestattet sein.

11Die Sicherheitsschranke sollte eine Explosionssicherheitsbescheinigung erhalten, und ihre Installation sollte nach den Vorschriften des Handbuchs erfolgen.

12Wenn der Sender im Bereich "0" verwendet wird, muss der Leistungstransformator, der die Sicherheitshürde mit Strom versorgt, den Anforderungen des Artikels 8.1 von GB3836.4-2010 entsprechen.

Produktwahltabelle

Häufige Fehlerbehebung eines kapazitiven Flüssigkeitsmessers:
1. Wenn das Gerät während des Gebrauchs keinen Strom hat, prüfen Sie, ob die Signalprozessor-Leiter "+" und "- los sind oder abfallen.
2. Wenn der Indikator des Zählers Null beträgt, halten Sie ein Metallwerkzeug, wie eine Pinzette, einen Schraubendreher usw., und berühren Sie das "Sensor" -Terminal des Signalprozessors, und der Indikator sollte steigen, andernfallsDer Signalprozessor des Zählers ist beschädigt.Zu diesem Zeitpunkt muss der Signalprozessor ersetzt werden.
3. Wenn der Zähleranzeiger voll ist, entfernen Sie den Leitungskabel des Signalprozessors "Sensor". Wenn das Zähleranzeigerlicht noch voll ist, zeigt dies an, dass der Signalprozessor beschädigt ist.Wenn der Zähleranzeiger auf Null zurückkehrtWenn die Isolierung schlecht ist, sollte der Sensor sofort ausgetauscht werden.
4. Überprüfen Sie die Sensormethode: Entfernen Sie den Leitungskabel des Sensors vom Signalprozessor.Verwenden Sie eine 500-Volt-Shaker oder ein 500-Typ Multimeter mit der "x10k" Datei, um den Widerstand zwischen dem Blei Draht des Sensors und der Metallturmwand zu messenEs sollte größer als 10M Ohm sein, sonst zeigt es, dass der Sensor schlecht isoliert ist.
5. Diskriminierung und Beseitigung von Eingriffen:Wenn das Gerät im Labor normal arbeitet, der angegebene Wert jedoch im Feld nach oben und unten schwankt, um einen bestimmten Flüssigkeitswert anzuzeigenDie Kapazität des parallel an beiden Enden der Stromleitung des Geräts angeschlossenen Elektrolytkondensators beträgt etwa 220 Mikrofarad.mit einer Spannung von mehr als 50 V, die beseitigt werden können.
6Wenn der Kapazitätseinschlag fluktuiert, ist zuerst zu prüfen, ob der Flüssigkeitsgehalt wirklich fluktuiert.Sie sollte durch Konsultationen mit demWenn die Fluktuation des Flüssigkeitspegelmessers nicht durch die Fluktuation des Flüssigkeitspegels verursacht wird, sollte der Einfluß der Störung berücksichtigt werden.ob in der Nähe eine Störquelle ist, ob elektrisches Schweißen für den Betrieb vorhanden ist, ob elektrisches Schweißen für den Betrieb vorhanden ist und ob ein Einfluß großer elektrischer Geräte besteht.
