| Herkunftsort: | China |
| Markenname: | Kacise |
| Modellnummer: | GXB28-600 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| Länge: | 370mm | Breite: | 178mm |
|---|---|---|---|
| Hoch: | 159mm | Befestigungsbohrungen: | M12 |
| Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 268/266,7 |
| Innerer Befestigungslochabstand/L2(mm): | 114/114.3 | Maximale vertikale Verformung (mm): | 74.9 |
| Vertikale statische Belastung (kg): | 845 | Vertikale statische Steifigkeit (kg/mm): | 127 |
| Vertikale dynamische Steifigkeit (kg/mm): | 46.9 | 45° maximale Verformung (mm): | 105 |
| 45° statische Belastung (Kg): | 601 | 45° Statische Steifheit (Kg/mm): | 71 |
| 45° dynamische Steifigkeit (kg/mm): | 23.5 | Maximale Verformung der Seitenaufhängung (mm): | 77 |
| Seitlich hängende statische Belastung (Kg): | 289 | Statische Steifigkeit seitlich hängend (Kg/mm): | 29 |
| Steifigkeit der seitlichen Aufhängung (kg/mm): | 24 | Material: | SS304 |
| Gewicht (kg): | 9.9 | Ob die Produktanpassung unterstützt werden soll: | Ja |
Produktbeschreibung

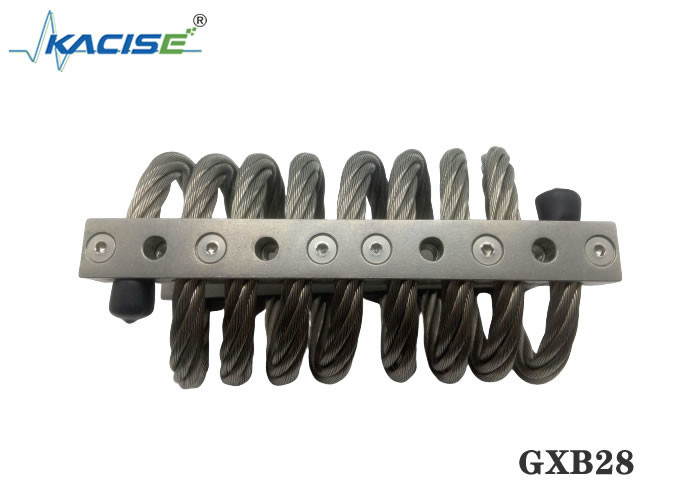

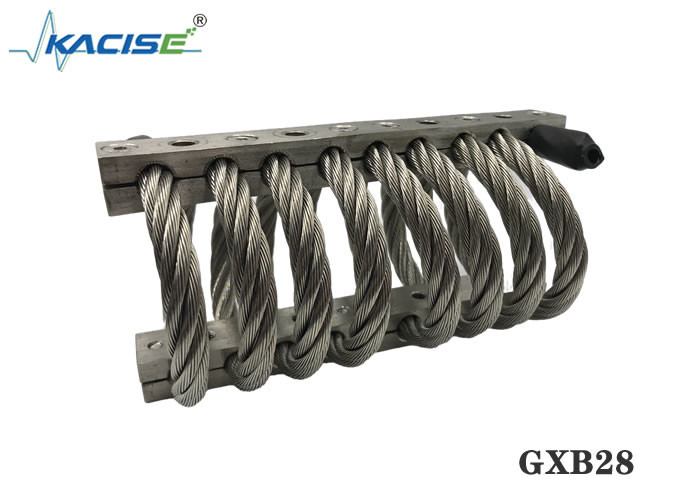

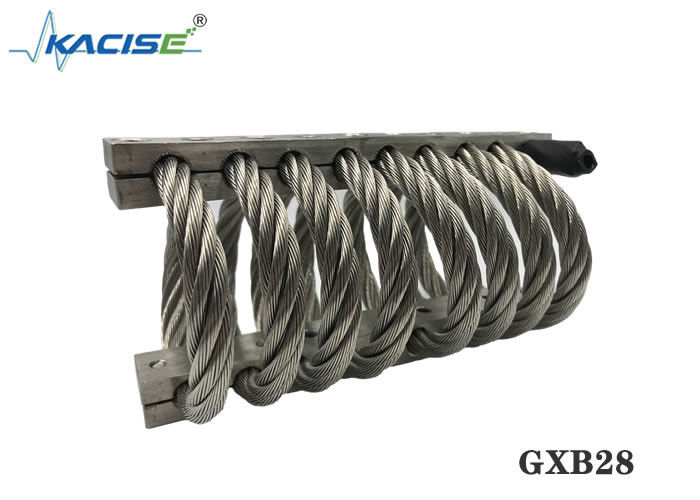

Die Jack-up-Isolatoren der Serie GXB28 sind Drahtseilisolatoren mit Gehäuse.Spiraldrahtseilisolatoren bestehen aus spiralförmigem Standarddrahtseil, das mit robusten Haltestangen aus Metall gehalten wird.Dieses Design bietet eine hervorragende Schock- und Vibrationsisolierung.Der Drahtseilisolator wurde traditionell in Militär-/Raumfahrtanwendungen verwendet.
Die Kacise Group hat ihre Militär-/Luftfahrttechnologie im GXB28 kombiniert, um ein Hubbodensystem herzustellen, das Stöße mit minimaler Verschiebung dämpft und gleichzeitig eine inhärente Dämpfung bietet, die durch die Gleitreibung zwischen den Litzen des Drahtseils bereitgestellt wird.Der Drahtseilisolator ist ein ausgezeichneter Kandidat für große Fitnessstudios, die Stößen und Erschütterungen durch Laufbänder/Trainingsgeräte und Gewichthebeaktivitäten ausgesetzt sind.
Der Drahtseilisolator ist in ein stahlgeschweißtes Gehäuse eingebaut, das in den Betonboden eingelassen ist.Der GXB28 verfügt über einen Zugangsport, der den Isolator austauschen kann, und verfügt über ein Jack-up-Anpassungssystem ähnlich den ANFF- und ASFF-Isolatoren.Der GXB28 kann für verschiedene Bodenstärken hergestellt werden.
Produktgrößentabelle
| Produktnummer | Hoch (mm) | Breite (mm) | Produktgewicht (kg) | Installationsmethode | Lochgröße (mm) | Gewindegröße (mm) | Senkkegel | |
| JGX-286-8-X-16860-AS | 159 | ± 6,35 | 178 | 9.9 |
A, B, C, D, E, S |
Ø13,5 + 0,13-0,38 | M12X1,75 | 90° |
Press-Fit-Test-Datenblatt
| Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74.9 | 1270 | 469 |
45°-Schrägpressfitting-Lasttest-Datenblatt
| Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105.4 | 718 | 235 |
Datenblatt Scher-Rolllast-Test
| Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77.5 | 291 | 291 |
Drahtseil-Schwingungsisolatoren haben folgende Vorteile:
• Große Auswahl an verfügbaren Größen ermöglicht die Anbringung an fast allen Maschinen oder Gehäusen, unabhängig vom Gewicht.
• Das kompakte, flache Design und die Fähigkeit, schwere Stoßbelastungen mit minimaler Durchbiegung zu dämpfen, ermöglichen den Einsatz bei beengten Platzverhältnissen.
• Drei-Ebenen-Isolierung in allen Achsen bedeutet, dass sich die Ausrüstung frei in jede Richtung bewegen kann – vertikal, horizontal und seitlich.
• Kundenspezifische Wicklungen, Schleifenanzahl und Montagefunktionen sind verfügbar, um spezifische Anforderungen zu erfüllen.
• Spezielle Kabelmaterialien (verzinkter Stahl und andere Edelstahllegierungen), spezielle Stangenmaterialien (Edelstahl, Titanbeschichtungen) und spezielle Montagekonfigurationen (Einsätze, Gewindetypen, Durchgangslöcher), um nur einige zu nennen, sind auf Anfrage erhältlich.
Produktstrukturdiagramm
Leitfaden für die Installation des Drahtseilisolators
1. Bitte prüfen Sie vor der Montage sorgfältig, ob das Befestigungsloch mit dem Befestigungsloch des Schwingungsisolators übereinstimmt, z. B. ob das Gewinde gleich ist usw.
2, das Installationsloch ist sauber, es gibt keinen Grat, Rost, Beschädigungen und andere Defekte.
3. Da der Schwingungsisolator ein elastisches Bauteil ist, benötigt er beim Arbeiten etwas Bewegungsraum.Bitte prüfen Sie vor dem Einbau sorgfältig, ob sich im Einbauteil einbaubeeinflussende Einrichtungen befinden und ob der Bewegungsraum des Schwingungsisolators ausreicht.Bitte prüfen Sie vor dem Einbau, ob der Schwingungsisolator in gutem Zustand ist und keine Mängel aufweist.
4. Bereiten Sie einen geeigneten Schraubendreher und ein Brecheisen vor.
5, installieren Sie zuerst den Isolator an schwerem Gerät oder fester Ausrüstung, Installationsschrauben müssen nicht angezogen werden, damit der Isolator leicht aktiv sein kann.
6. Montieren Sie die Anschlussvorrichtung auf der anderen Seite des Schwingungsisolators.Wenn das Montageloch leicht falsch ausgerichtet ist, können Sie den Vibrationsisolator verschieben oder ein Brecheisen verwenden, um das Montageloch des Vibrationsisolators mit dem Montageloch des Geräts auszurichten, und dann die Befestigungsschraube anziehen.
7. Ziehen Sie nach Fixierung der Geräteposition alle Befestigungsschrauben fest.
