GXB28-800 Testdaten Anti-Drahtseil-Vibrationsisolatoren Werkzeugmaschinenausrüstung

GXB28-800 Testdaten Anti-Drahtseil-Vibrationsisolatoren Werkzeugmaschinenausrüstung

Herkunftsort:

China

Markenname:

Kacise

Modellnummer:

GXB28-800

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Länge:
370mm
Breite:
210mm
Hoch:
191mm
Befestigungsbohrungen:
M12
Resonanzfrequenz:
5-10 Hz
Äußerer Befestigungslochabstand/L1(mm):
268/266,7
Innerer Befestigungslochabstand/L2(mm):
114/114.3
Maximale vertikale Verformung (mm):
102.9
Vertikale statische Belastung (kg):
654
Vertikale statische Steifigkeit (kg/mm):
80
Vertikale dynamische Steifigkeit (kg/mm):
26.3
45° maximale Verformung (mm):
144
45° statische Belastung (Kg):
445
45° Statische Steifheit (Kg/mm):
44
45° dynamische Steifigkeit (kg/mm):
13
Maximale Verformung der Seitenaufhängung (mm):
108
Seitlich hängende statische Belastung (Kg):
162
Statische Steifigkeit seitlich hängend (Kg/mm):
16.3
Steifigkeit der seitlichen Aufhängung (kg/mm):
12.3
Material:
SS304
Gewicht (kg):
11.5
Ob die Produktanpassung unterstützt werden soll:
Ja
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Preis
verhandelbar
Verpackung Informationen
Karton
Lieferzeit
5-8 Werktage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
100+
Beschreibung des Produkts

Produktbeschreibung
Die Isolatoren der Serie GXB28 bestehen aus spiralförmigen Litzendrahtseilen, die von robusten Haltestangen aus Metall gehalten werden.
Dieses Design bietet eine hervorragende Schock- und Vibrationsisolierung in einem praktisch unbegrenzten Anwendungsbereich – Fahrzeuge, Schiffsausrüstung, schwere Maschinen, Flugzeuge, Motoren und elektronische Getriebe.
Alle Modelle der GXB28-Serie bieten spezifische Reaktionseigenschaften basierend auf dem Durchmesser des Drahtseils, der Anzahl der Litzen, der Kabelschlaufenlänge und der Anzahl der Schlaufen pro Abschnitt.
Diese Leistung ist für alle Größen und Konfigurationen der GXB28-Serie messbar und vorhersagbar.
Die standardmäßigen spiralförmigen Drahtseilisolatoren der Serie GXB28 bestehen aus Edelstahldrahtseilen und Haltestäben aus korrosionsbeständiger Aluminiumlegierung.
Andere Materialien, einschließlich verzinktem Drahtseil und Edelstahl.
Produktgrößentabelle

ProduktnummerHoch (mm)Breite (mm)Produktgewicht (kg)InstallationsmethodeLochgröße (mm)Gewindegröße (mm)Senkkegel
JGX-286-8-X-16860-AS191± 6,3521011.5

A, B, C, D, E, S

Ø13,5 + 0,13-0,38M12X1,7590°


Press-Fit-Test-Datenblatt

KurvennummerProduktnummerStatische Belastung (N)Maximale Verformung (mm)Schwingungssteifigkeit Kv kN/mSchlagsteifigkeit Ks kN/m
1JGX-286-8-X-16860-AS6540102.9800263


45°-Schrägpressfitting-Lasttest-Datenblatt

KurvennummerProduktnummerStatische Belastung (N)Maximale Verformung (mm)Schwingungssteifigkeit Kv kN/mSchlagsteifigkeit Ks kN/m
1JGX-286-8-X-16860-AS4450144.8448131


Datenblatt Scher-Rolllast-Test

KurvennummerProduktnummerStatische Belastung (N)Maximale Verformung (mm)Schwingungssteifigkeit Kv kN/mSchlagsteifigkeit Ks kN/m
1JGX-286-8-X-16860-AS1620108163163


GXB28-800 Testdaten Anti-Drahtseil-Vibrationsisolatoren Werkzeugmaschinenausrüstung 0
Drahtseil-Schwingungsisolatoren haben folgende Vorteile:

  • Robuste Metallkonstruktion
  • Niederfrequente, stark gedämpfte Schwingungsisolierung
  • Hervorragende Stoßdämpfung
  • Großer Temperaturbereich, -200 °F bis +650 °F
  • Ausfallsichere Konstruktion
  • Wartungsfrei

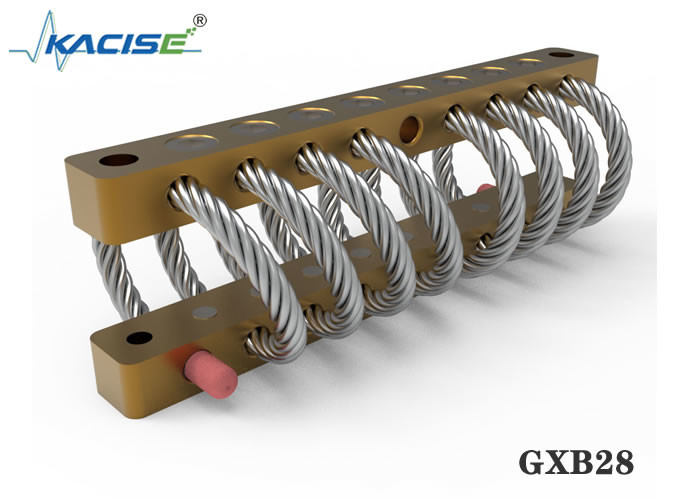

Produktstrukturdiagramm
GXB28-800 Testdaten Anti-Drahtseil-Vibrationsisolatoren Werkzeugmaschinenausrüstung 1
Leitfaden für die Installation des Drahtseilisolators
1. Bitte prüfen Sie vor der Montage sorgfältig, ob das Befestigungsloch mit dem Befestigungsloch des Schwingungsisolators übereinstimmt, z. B. ob das Gewinde gleich ist usw.
2, das Installationsloch ist sauber, es gibt keinen Grat, Rost, Beschädigungen und andere Defekte.
3. Da der Schwingungsisolator ein elastisches Bauteil ist, benötigt er beim Arbeiten etwas Bewegungsraum.Bitte prüfen Sie vor dem Einbau sorgfältig, ob sich im Einbauteil einbaubeeinflussende Einrichtungen befinden und ob der Bewegungsraum des Schwingungsisolators ausreicht.Bitte prüfen Sie vor dem Einbau, ob der Schwingungsisolator in gutem Zustand ist und keine Mängel aufweist.
4. Bereiten Sie einen geeigneten Schraubendreher und ein Brecheisen vor.
5, installieren Sie zuerst den Isolator an schwerem Gerät oder fester Ausrüstung, Installationsschrauben müssen nicht angezogen werden, damit der Isolator leicht aktiv sein kann.
6. Montieren Sie die Anschlussvorrichtung auf der anderen Seite des Schwingungsisolators.Wenn das Montageloch leicht falsch ausgerichtet ist, können Sie den Vibrationsisolator verschieben oder ein Brecheisen verwenden, um das Montageloch des Vibrationsisolators mit dem Montageloch des Geräts auszurichten, und dann die Befestigungsschraube anziehen.
7. Ziehen Sie nach Fixierung der Geräteposition alle Befestigungsschrauben fest.

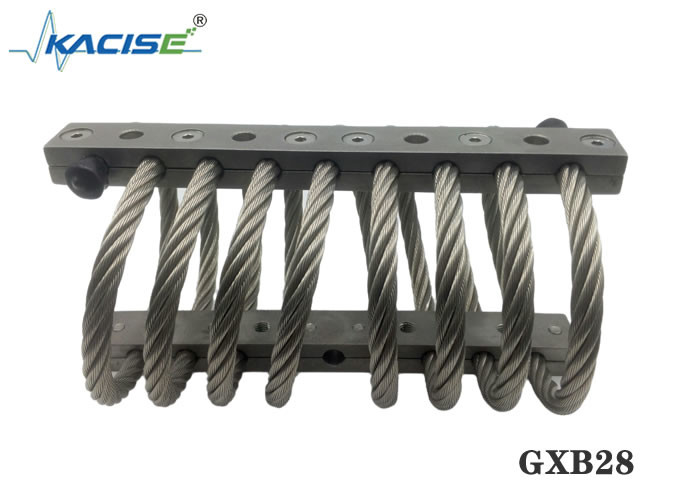

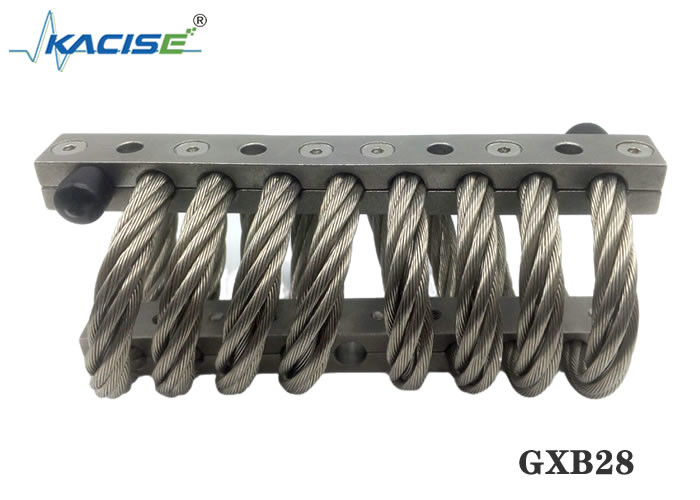

Anwendung
GXB28-800 Testdaten Anti-Drahtseil-Vibrationsisolatoren Werkzeugmaschinenausrüstung 2
