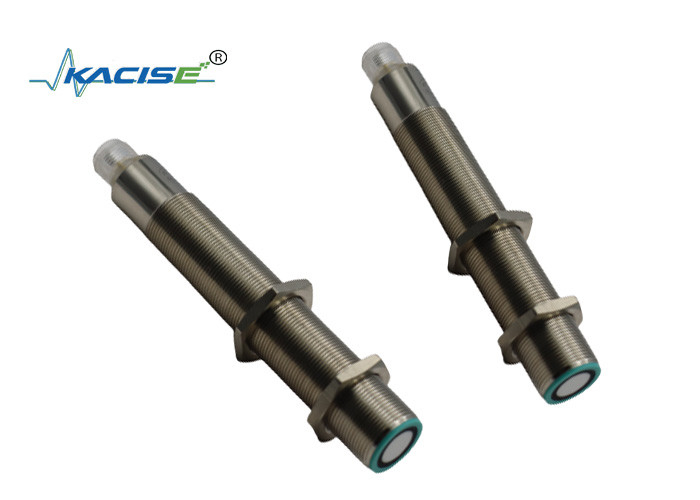

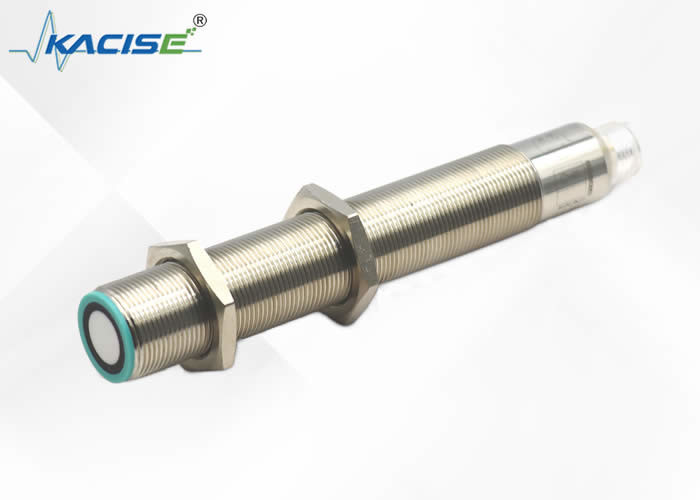

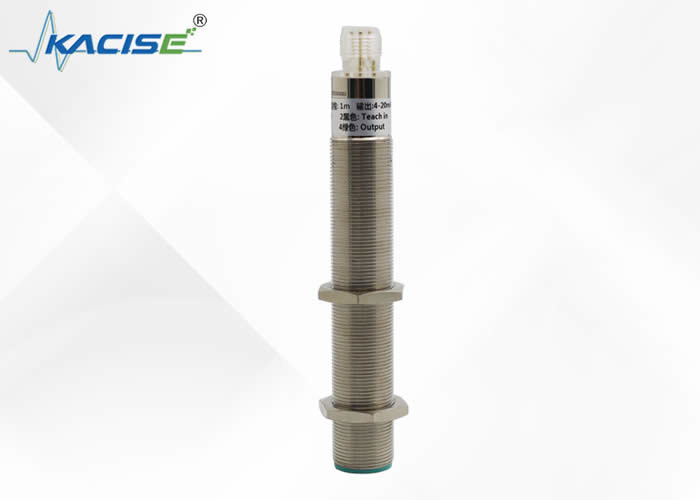

RS232 Ausgang 1m Ultraschallpegelmesser 40KHZ Frequenz IP67 Tankwasserpegelsensor

RS232 Ausgang 1m Ultraschallpegelmesser 40KHZ Frequenz IP67 Tankwasserpegelsensor

1m Flüssigkeitsspiegel-Meter

Wasserspiegel-Sensor des Behälter-IP67

Frequenz des Flüssigkeitsspiegel-Meter-40KHZ

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KUS3000-M18

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Product:
Ultrasonic Distance Sensor
Detection Range:
50mm~1000mm
Transducer Frequency:
40KHZ
Operating Voltage:
24VDC
Limit Working Voltage:
3.6VDC~30VDC
IP grade:
IP67
Output:
RS232/RS485
Hervorheben:

1m Flüssigkeitsspiegel-Meter

,

Wasserspiegel-Sensor des Behälter-IP67

,

Frequenz des Flüssigkeitsspiegel-Meter-40KHZ

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück
Verpackung Informationen
Jede Einheit verfügt über eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt
Lieferzeit
5-8 Werktage
Zahlungsbedingungen
T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000 Stück/Stück pro Woche verhandelbar
Beschreibung des Produkts
RS232 Ausgang 1m Ultraschall-Pegelmessgerät 40KHZ Frequenz IP67 Tank Wasserstandssensor
Produktspezifikationen
Attribut Wert
Produkt Ultraschall-Distanzsensor
Erfassungsbereich 50mm~1000mm
Wandlerfrequenz 40KHZ
Betriebsspannung 24VDC
Grenzbetriebsspannung 3.6VDC~30VDC
IP-Schutzart IP67
Ausgang RS232/RS485
Technische Parameter
Allgemeine Spezifikationen
Erfassungsbereich 100...1000 mm
Unbrauchbarer Bereich 0...100 mm
Standard-Zielplatte 100 mm x 100 mm
Wandlerfrequenz ca. 220 kHz
Reaktionsverzögerung ca. 50 ms
Anzeigen/Bedienungsmittel
LED blau Einschalten
LED gelb Anzeige des Schaltzustands blinkend: Programmfunktion Objekt erkannt
LED rot dauerhaft rot: Fehler Rot, blinkend: Programmfunktion, Objekt nicht erkannt
Elektrische Spezifikationen
Betriebsspannung UB 15...30 V DC, Restwelligkeit 10 %SS
Leerlaufstrom I0 ≤ 45 mA
Eingang
Eingangstyp 1 TEACH-IN-Eingang
Betriebsbereich A1: -UB ... +1 V, A2: +6 V ...+UB
Eingangsimpedanz > 4,7 kΩ
TEACH-IN-Programmpuls ≥ 1 s
Ausgang
Ausgangstyp 1 Schaltausgang E4, NPN NO/NC, programmierbar
Bemessungsbetriebsstrom Ie 200 mA, kurzschluss-/überlastgeschützt
Standardeinstellung Schaltpunkt A1:70mm Schaltpunkt A2: 800mm
Spannungsabfall ≤ 2,5 V
Wiederholgenauigkeit ≤1 %
Schaltfrequenz f ≤ 13 Hz
Bereichshysterese H 2 % des eingestellten Betriebsabstands
Temperatureinfluss ±1,5 % des Vollausschlags
Umgebungsbedingungen
Umgebungstemperatur -25...70℃(248...343K)
Lagertemperatur -40...85℃(233...358K)
Mechanische Spezifikationen
Anschluss V1-Stecker(M12×1), 4-polig
Schutzart IP67
Material Gehäuse Messing, vernickelt
Wandler Epoxidharz/Hohlglaskugel-Gemisch; Schaumstoff-Polyurethan, Abdeckung PBT
Abmessungen
RS232 Ausgang 1m Ultraschallpegelmesser 40KHZ Frequenz IP67 Tankwasserpegelsensor 0
Elektronische Schnittstelle und Signaldefinitionen
RS232 Ausgang 1m Ultraschallpegelmesser 40KHZ Frequenz IP67 Tankwasserpegelsensor 1 RS232 Ausgang 1m Ultraschallpegelmesser 40KHZ Frequenz IP67 Tankwasserpegelsensor 2
Sensorfunktionsbeschreibung
Parametereinstellung

Der Ultraschallsensor verfügt über einen Schaltausgang mit zwei teachbaren Schaltpunkten. Diese werden durch Anlegen der Versorgungsspannung - UB oder + UB an den TEACH-IN-Eingang eingestellt. Die Versorgungsspannung muss mindestens 1 s lang an den TEACH-IN-Eingang angelegt werden. LEDs zeigen an, ob der Sensor das Ziel während des TEACH-IN-Verfahrens erkannt hat. Der Schaltpunkt A1 wird mit - UB, A2 mit +UB gelehrt. Acht verschiedene Ausgangsfunktionen können eingestellt werden.

Schaltpunkt, Einstellung des Abstands nur nach dem Einschalten. Die interne Uhr kann sicherstellen, dass nach 5 Minuten nach dem Einschalten keine Änderung vorgenommen werden kann. Wenn der Schaltpunkt geändert werden soll, kann der Benutzer den gewünschten Abstand nur nach einem Neustart einstellen.

TEACH-IN-Modi
  • TEACH-IN-Fenstermodus, Schließer-Funktion
    • Ziel auf den nahen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A1 mit - UB
    • Ziel auf den fernen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A2 mit + UB
  • TEACH-IN-Fenstermodus, Öffner-Funktion
    • Ziel auf den fernen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A2 mit - UB
    • Ziel auf den nahen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A1 mit + UB
  • TEACH-IN-Schaltpunkt, Schließer-Funktion
    • Ziel auf den nahen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A1 mit - UB
    • Sensor mit der Hand abdecken oder alle Objekte aus dem Erfassungsbereich entfernen
    • TEACH-IN-Schaltpunkt A2 mit + UB
  • TEACH-IN-Schaltpunkt, Öffner-Funktion
    • Sensor mit der Hand abdecken oder alle Objekte aus dem Erfassungsbereich entfernen
    • TEACH-IN-Schaltpunkt A2 mit - UB
    • Ziel auf den nahen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A1 mit + UB
  • TEACH-IN großer Hysteresebereich, Schließer-Modus
    • Ziel auf den nahen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A1 mit + UB
    • Ziel auf den fernen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A2 mit - UB
  • TEACH-IN großer Hysteresebereich, Öffner-Modus
    • Ziel auf den fernen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A2 mit + UB
    • Ziel auf den nahen Schaltpunkt setzen
    • TEACH-IN-Schaltpunkt A1 mit - UB
  • TEACH-IN-Erkennung von Objekten vorhanden Schließer-Modus
    • Sensor mit der Hand abdecken oder alle Objekte aus dem Erfassungsbereich entfernen
    • TEACH-IN-Schaltpunkt A2 mit - UB
    • Sensor mit der Hand abdecken oder alle Objekte aus dem Erfassungsbereich entfernen
    • TEACH-IN-Schaltpunkt A2 mit + UB
  • TEACH-IN-Erkennung von Objekten vorhanden Öffner-Modus
    • Sensor mit der Hand abdecken oder alle Objekte aus dem Erfassungsbereich entfernen
    • TEACH-IN-Schaltpunkt A2 mit +UB
    • Sensor mit der Hand abdecken oder alle Objekte aus dem Erfassungsbereich entfernen
    • TEACH-IN-Schaltpunkt A2 mit -UB
Standardeinstellungen

A1=Blindbereich, A2=Nenndistanz

RS232 Ausgang 1m Ultraschallpegelmesser 40KHZ Frequenz IP67 Tankwasserpegelsensor 3
LED-Anzeigen
Anzeigen in Abhängigkeit vom Betriebsmodus Rote LED Gelbe LED
TEACH-IN-Schaltpunkt Objekt erkannt Kein Objekt erkannt Objekt unsicher (TEACH-IN ungültig) aus blinkt an blinkt aus aus
Normaler Betrieb aus Schaltzustand
Fehler an Vorheriger Zustand
Installationsbedingungen

Wenn der Sensor bei einer Umgebungstemperatur von unter 0℃ installiert wird, sollten Schutzmaßnahmen getroffen werden. Bei direkter Montage des Sensors in einem Durchgangsloch unter Verwendung der Stahmuttern muss er in der Mitte des Gehäusegewindes befestigt werden.
