Herkunftsort: | China |
Markenname: | Kacise |
Modellnummer: | GXB16 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |
Länge: | 216mm | Breite: | 92/102/105/121/133/144/156/180mm |
---|---|---|---|
Hoch: | 76/83/89/95/108/124/137/155mm | Befestigungsbohrungen: | M8 |
Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 156/155.6 |
Innerer Befestigungslochabstand/L2(mm): | 66/66.6 | Maximale vertikale Verformung (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
Vertikale statische Belastung (kg): | 364/304/286/231/195/173/151/120 | Vertikale statische Steifigkeit (kg/mm): | 95/70/61/45/34/26/20/14 |
Vertikale dynamische Steifigkeit (kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | 45° maximale Verformung (mm): | 44.7/52.8/61/68/84/105/121/144 |
45° statische Belastung (Kg): | 258/215/204/162/140/122/106/82 | 45° Statische Steifheit (Kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
45° dynamische Steifigkeit (kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | Maximale Verformung der Seitenaufhängung (mm): | 33/40/45/50/56.9/77.7/90/107 |
Seitlich hängende statische Belastung (Kg): | 240/171/155/120/80/60/44/28 | Statische Steifigkeit seitlich hängend (Kg/mm): | 29/20/17/12/8/6/4.6/3 |
Steifigkeit der seitlichen Aufhängung (kg/mm): | 25/17/14/10/5/4/3/2.2 | Material: | SS304 |
Gewicht (Kilogramm): | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | Ob die Produktanpassung unterstützt werden soll: | Ja |
Markieren: | Oxidations-Drahtseil-Schwingungsdämpfer,Eigentums-Umwelt-Drahtseil-Isolator,5HZ Drahtseil-Schwingungsdämpfer |
Produkt-Beschreibung

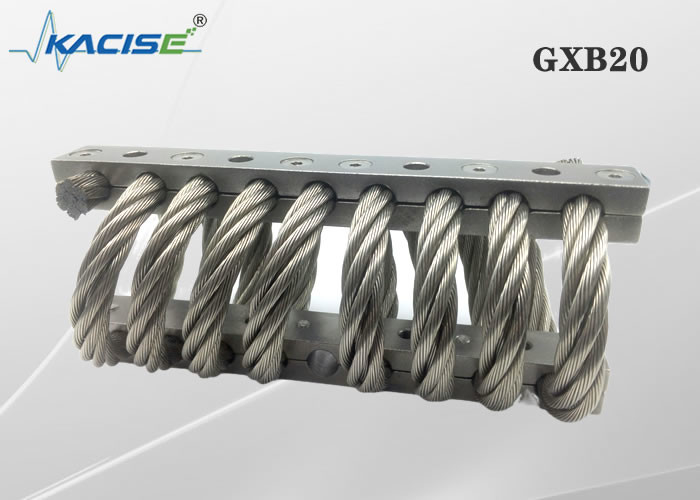

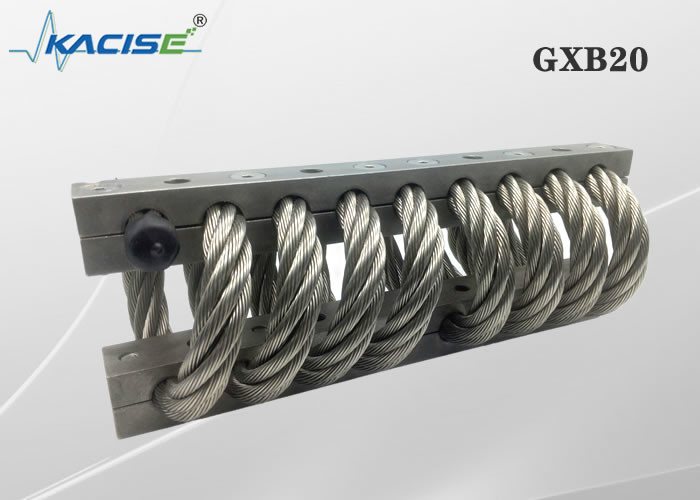

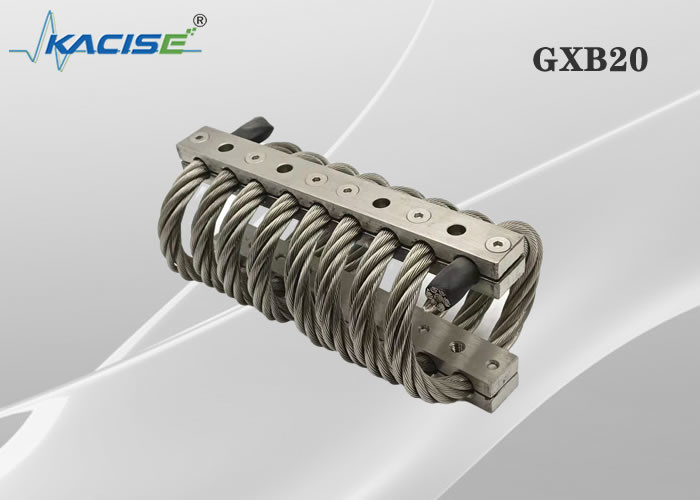

Der Drahtseilschwingungsdämpfer ist eine Erschütterung und ein stoßdämpfendes Gerät, das mit einem Kohlenstoffstahl- oder Edelstahlskelett und einem Standardedelstahlkabel entsprechend einem bestimmten Elastizitätsmodul berechnet und entworfen ist. Er kann Erschütterungs- und Auswirkungsenergie effektiv absorbieren, Ausrüstung schützen und Geräusche verringern. Der Zweck der Lieferung des hohen Ausrüstungslebens und der Systemzuverlässigkeit. Der Drahtseilschwingungsdämpfer, der von unserer Firma produziert wird, kann Erschütterung effektiv absorbieren, Geräusche auswirken und verringern. Der Material- und Oberflächenbehandlungsprozeß, Qualitätskontrollmethode und die einzigartigen Eigenschaften des Produktes selbst garantieren, dass das Produkt ausgezeichnete Leistung in der Ultrahoch- und niedrigen Temperatur, in der chemischen Korrosionsumwelt, in der starken Oxidation und in der starken Umwelt der Reduzierungseigentumsumwelt-, staubiger und hoherreibung, in zuverlässigem und in stabilem hat.
Drahtseilschwingungsdämpfer unsere Firma sind im Handelstransport, Navigation und Luftfahrt, chemische Automatisierung, Nationalverteidigungsbau und andere Felder weitverbreitet.
Installationsmethode
Wir stellen eine vollständige Auswahl von Installationsmethoden, einschließlich Durchlochinstallation, Installation, oberer und untererer Spannplatten der Senkschraubeinstallation, der Fadenzur verfügung, und die Wahl von Entlüftungslocharten kann flexibel konfiguriert sein. Wir stellen zwei Einrichtungsstandards zur Verfügung, Kaiser- und metrisch, um die Bedingungen der inländischen und fremden Ausrüstung und der Import- und Exportausrüstung zu erfüllen.
Die Anzahl von Drehungen des Drahtseiles, Kunden kann Produkte entsprechend der Anzahl von Drehungen des Drahtseiles entsprechend unseren Produktbeschreibungen vorwählen und bestellen. Die Mindestzahl von Schößen ist 2 Schöße, und das allgemein verwendetste ist 12 Schöße. Es kann entsprechend Kundenanforderungen auch besonders angefertigt werden.
Produkt-Größentabelle
Produktzahl | Hoch (Millimeter) | Breite (Millimeter) | Produktgewicht (Kilogramm) | Installationsmethode | Lochgröße (Millimeter) | Fadengröße (Millimeter) | Zylindrisch anbohrung Verjüngung | |
JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 |
Pz-Richtungseinpreßtest-Leistungsblatt
Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° neigte Presse-passendes Lasts-Test-Leistungsblatt
Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Scherrollen-Lasts-Test-Leistungsblatt
Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Leistungsparameter: Erschütterungssteifheit und Auswirkungssteifheit (KV oder Ks):
Die Steifheit von Drahtseilisolatoren ist nichtlinear. Es gibt einen großen Unterschied bezüglich der Steifheit zwischen den kleinen und großen Deformationen.
Benutzer können entsprechend den Parametern berechnen und vorwählen, die im Produkthandbuch und in der Formel geprüft werden, die, wir geben oder treten mit uns in Verbindung, und unsere Ingenieure versehen Sie mit Auswahlanleitung.
Produkt-Größentabelle
Führer für Installation des Drahtseilisolators
1. Vor Installation, ob das Entlüftungsloch das Entlüftungsloch des Schwingungsdämpfers, wie bitte zusammenbringt sorgfältig überprüfen, ob der Faden der selbe ist, etc.
2, das Installationsloch ist sauber, dort ist kein Grat, Rost, Schaden und andere Defekte.
3. Da der Schwingungsdämpfer eine elastische Komponente ist, benötigt er einen wenig beweglichen Raum beim Arbeiten. Vor Installation bitte sorgfältig überprüfen, ob es irgendeine Ausrüstung gibt, die Installation im Montageteil beeinflußt und ob der bewegliche Raum des Schwingungsdämpfers genug ist. Überprüfen Sie bitte, ob der Schwingungsdämpfer in gutem Zustand ist und keine Defekte vor Installation hat.
4. Bereiten Sie einen passenden Schraubenzieher und eine Brechstange vor.
5, den Isolator zur schweren Ausrüstung oder zu örtlich festgelegter Ausrüstung, Installationsschrauben zuerst zu installieren brauchen nicht festzuziehen, damit der Isolator etwas aktiv sein kann.
6. Installieren Sie das Verbindungsgerät auf die andere Seite des Schwingungsdämpfers. Wenn das Entlüftungsloch etwas falsch ausgerichtet wird, können Sie den Schwingungsdämpfer bewegen oder eine Brechstange benutzen, um das Entlüftungsloch des Schwingungsdämpfers mit dem Entlüftungsloch der Ausrüstung auszurichten, und die Befestigungsschraube dann zu schrauben.
7. Nach dem Reparieren der Gerätposition, ziehen Sie alle Befestigungsschrauben fest.
Anwendung
