Herkunftsort: | China |
Markenname: | Kacise |
Modellnummer: | GXB12 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |
Länge: | 216mm | Breite: | 84/89/105/108/114/121/140 Millimeter |
---|---|---|---|
Hoch: | 71/74/76/83/89/105/108mm | Befestigungsbohrungen: | M8 |
Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 156/155.6 |
Innerer Befestigungslochabstand/L2(mm): | 66/66.6 | Maximale vertikale Verformung (mm): | 34/37/40/44.7/49/66/68 |
Vertikale statische Belastung (kg): | 146/135/106/97/93/53/42 | Vertikale statische Steifigkeit (kg/mm): | 36.6/32/24/20/18/8.6/6.6 |
Vertikale dynamische Steifigkeit (kg/mm): | 17.9/15.2/11/9/7.9/3.3/2.6 | 45° maximale Verformung (mm): | 47.8/51.8/56/63/71/91/95 |
45° statische Belastung (Kg): | 117/109/89/82/77.8/46.7/37 | 45° Statische Steifheit (Kg/mm): | 23.6/20.8/15.9/13.7/12.3/6/4.7 |
45° dynamische Steifigkeit (kg/mm): | 10.3/8.8/6.5/5.4/4.7/2.1/1.6 | Maximale Verformung der Seitenaufhängung (mm): | 36/39/42/47/52.8/68/71 |
Seitlich hängende statische Belastung (Kg): | 91/86/66/62/60/26/20 | Statische Steifigkeit seitlich hängend (Kg/mm): | 13/11.2/7.8/6.5/6/2.7/1.9 |
Steifigkeit der seitlichen Aufhängung (kg/mm): | 10/9.7/6.8/5.6/4.9/2.1/1.2 | Material: | SS304 |
Gewicht (Kilogramm): | 1.1/1.1/1.2/1.26/1.3/1.43/1.5 | Ob die Produktanpassung unterstützt werden soll: | Ja |
Markieren: | Verringern Sie Geräusch-Drahtseil-Schwingungsdämpfer,Stahldrahtseil-Schwingungsdämpfer,M8 Drahtseil-Schock-Isolatoren |

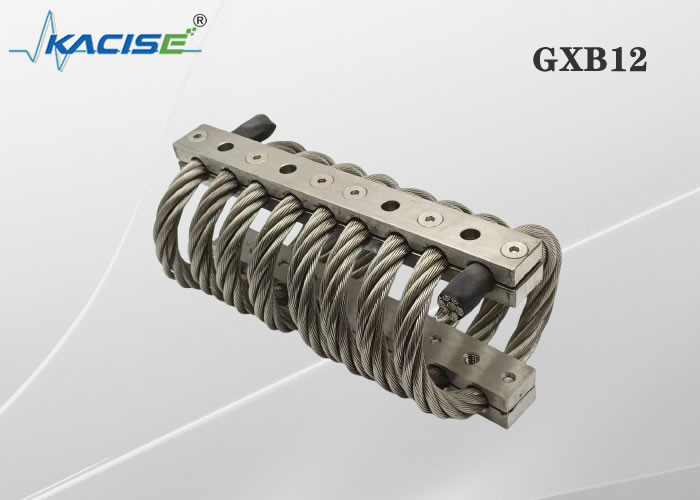

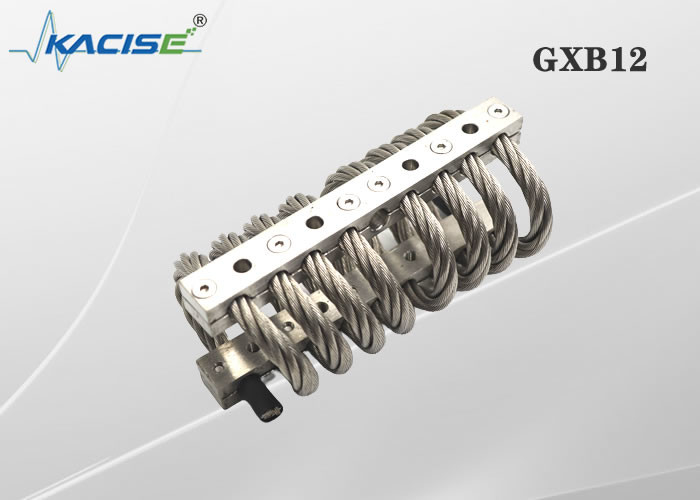

Produkt-Beschreibung
Drahtseilschwingungsdämpfer ist Kohlenstoffstahl- oder Edelstahlrahmen und der Standard des Edelstahlkabels entsprechend bestimmter Elastizitätsmodulberechnung und -entwurf und Fertigung des Erschütterungs- und Stoßdämpfungsgerätes. Kann Erschütterung effektiv absorbieren und Auswirkungsenergie, das Schutzgerät, verringert Geräusche. Der Zweck von liefert die hohe Ausrüstungsleben- und -systemzuverlässigkeit. Unsere Firma produziert den Stahldrahtseilschwingungsdämpfer kann Erschütterung effektiv absorbieren und Auswirkung, verringern Geräusche. Wir verwenden Materialien und Oberflächenbehandlung, Qualitätskontrollmethoden, die Eigenschaften des Produktes selbst, garantieren den Produkten in der hohen niedrigen Temperatur, chemischen in der Korrosionsumwelt, starken in den Oxidations-Reduktioneigenschaften, viel im Staub und der Umwelt der hohen Reibung, ausgezeichnete Leistung, stabil und zuverlässig. Meiner Firma weitverbreitet auf Drahtseilschwingungsdämpfer, Handelstransport, Navigationsluftfahrt, Industriechemie, Nationalverteidigungsbau und anderen Gebieten.
Materialien u. Endprodukte
Drahtseilkabel, haben wir den Edelstahl des internationalen Standards 304, Sperrholzmaterial angenommen, dort Massenstahl drei, 304 Edelstahl und Material der Aluminiumlegierung 6061-T6 sind. Alle Oberflächen werden von der Sperrholzoberflächenbehandlung gemacht, um sicherzustellen, dass die die relevanten Industriestandards und die Militärstandardbedingungen erfüllen.
Kann beschließen, OberflächenfeuerverzinkenDrahtseil zu haben, oder beschichtendes Material der Oberfläche wie Nylon, kann die Leistung des Produktes in der rauen Umwelt effektiv erhöhen.
Produkt-Größentabelle
Produktzahl | Hoch (Millimeter) | Breite (Millimeter) | Produktgewicht (Kilogramm) | Installationsmethode | Lochgröße (Millimeter) | Fadengröße (Millimeter) | Zylindrisch anbohrung Verjüngung | |
JGX-127-6-X-2736-A-S | 71 | ± 2,54 | 92 | 1,36 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
JGX-127-6-X-2291-A-S | 74 | 102 | 1,43 | |||||
JGX-127-6-X-2157-A-S | 76 | 105 | 1,5 | |||||
JGX-127-6-X-1735-A-S | 83 | 121 | 1,67 | |||||
JGX-127-6-X-1468-A-S | 89 | 133 | 1,81 | |||||
JGX-127-6-X-1290-A-S | 105 | 144 | 2,02 | |||||
JGX-127-6-X-1134-A-S | 108 | 156 | 2,18 |
Pz-Richtungseinpreßtest-Leistungsblatt
Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
1 | JGX-127-6-X-2736-A-S | 2736 | 32 | 716 | 352 |
2 | JGX-127-6-X-2291-A-S | 2291 | 38,1 | 531 | 246 |
3 | JGX-127-6-X-2157-A-S | 2157 | 43,2 | 461 | 208 |
4 | JGX-127-6-X-1735-A-S | 1735 | 48,8 | 343 | 147 |
5 | JGX-127-6-X-1468-A-S | 1468 | 59,9 | 256 | 103 |
6 | JGX-127-6-X-1290-A-S | 1290 | 74,7 | 196 | 72 |
7 | JGX-127-6-X-1134-A-S | 1134 | 85,9 | 154 | 54 |
8 | JGX-127-6-X-912-A-S | 912 | 102,6 | 111 | 37 |
45° neigte Presse-passendes Lasts-Test-Leistungsblatt
Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
1 | JGX-127-6-X-2736-A-S | 1935 | 44,7 | 405 | 177 |
2 | JGX-127-6-X-2291-A-S | 1624 | 52,8 | 298 | 126 |
3 | JGX-127-6-X-2157-A-S | 1535 | 61 | 263 | 105 |
4 | JGX-127-6-X-1735-A-S | 1223 | 68,6 | 194 | 74 |
5 | JGX-127-6-X-1468-A-S | 1045 | 84,8 | 144 | 51 |
6 | JGX-127-6-X-1290-A-S | 912 | 105,7 | 110 | 37 |
7 | JGX-127-6-X-1134-A-S | 801 | 121,9 | 88 | 28 |
8 | JGX-127-6-X-912-A-S | 623 | 144,8 | 62 | 19 |
Scherrollen-Lasts-Test-Leistungsblatt
Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
1 | JGX-127-6-X-2736-A-S | 1490 | 33 | 221 | 221 |
2 | JGX-127-6-X-2291-A-S | 1223 | 40,1 | 156 | 156 |
3 | JGX-127-6-X-2157-A-S | 1134 | 45,2 | 130 | 130 |
4 | JGX-127-6-X-1735-A-S | 912 | 50,8 | 91 | 91 |
5 | JGX-127-6-X-1468-A-S | 601 | 56,9 | 60 | 60 |
6 | JGX-127-6-X-1290-A-S | 445 | 77,7 | 46 | 46 |
7 | JGX-127-6-X-1134-A-S | 334 | 90,9 | 33 | 33 |
8 | JGX-127-6-X-912-A-S | 222 | 107,7 | 23 | 23 |
Leistungsparameter: Erschütterungssteifheit und Auswirkungssteifheit (KV oder Ks):
Die Steifheit von Drahtseilisolatoren ist nichtlinear. Es gibt einen großen Unterschied bezüglich der Steifheit zwischen den kleinen und großen Deformationen.
Benutzer können entsprechend den Parametern berechnen und vorwählen, die im Produkthandbuch und in der Formel geprüft werden, die, wir geben oder treten mit uns in Verbindung, und unsere Ingenieure versehen Sie mit Auswahlanleitung.
Produkt-Größentabelle
Installation
Wir bieten eine vollständige Auswahl von Installationen, einschließlich, das Loch sind installiert, Senkschraube, um zu installieren, Fadeninstallation, die Wahlen von oberem an und untere Schienen und Entlüftungslöcher können flexible Konfiguration sein. Wir stellen den Standardzoll mit zwei Aufträgen zur Verfügung und metrisch, treffen Sie die inländische und fremde Ausrüstung, den Import und den Export des Materialbedarfs. Stahldrahtseilschöße, Kunden können entsprechend unserer Produktbeschreibung in Übereinstimmung mit der Anzahl von Drehungen der Drahtseilproduktauswahl und -anmeldung. Die wenige Anzahl von Drehungen ist 2 Schöße, das allgemein verwendetste ist 12 Schöße, kann entsprechend dem Antrag des Kunden auch besonders angefertigt werden.
Anwendung
