| Herkunftsort: | China |
| Markenname: | Kacise |

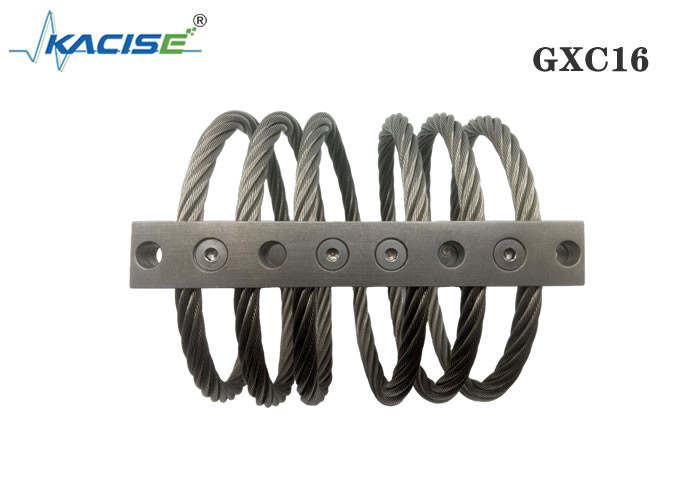

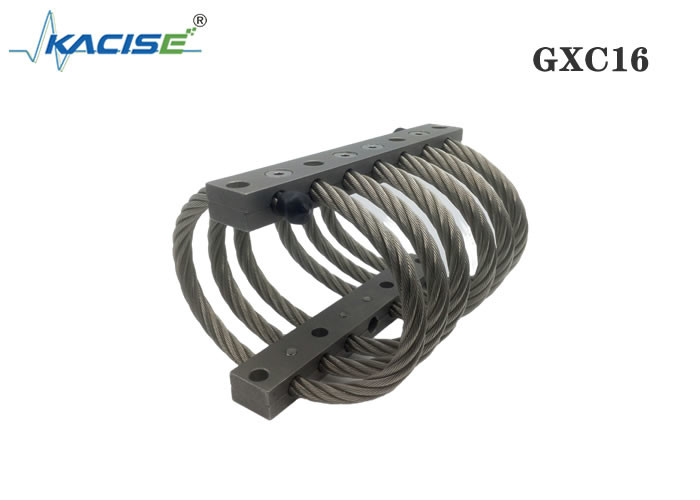

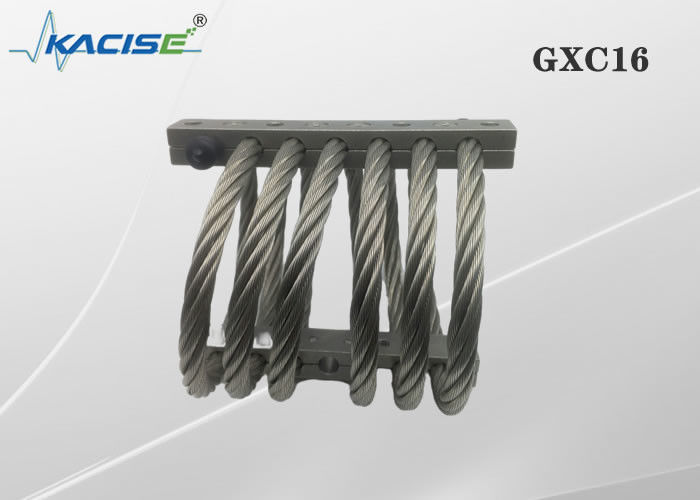

| Modellnummer: | GXC16 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| Länge: | 178mm | Breite: | 92/102/105/121/133/144/156/180 Millimeter |
|---|---|---|---|
| Hoch: | 76/83/89/95/108/124/137/155mm | Befestigungsbohrungen: | M8 |
| Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 156/155.6 |
| Innerer Befestigungslochabstand/L2(mm): | 66/66.6 | Maximale vertikale Verformung (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
| Vertikale statische Belastung (kg): | 273/229/216/173/146/129/113/91 | Vertikale statische Steifigkeit (kg/mm): | 71/53/46/34/25/20/15/11 |
| Vertikale dynamische Steifigkeit (kg/mm): | 35/24/20/14/10.3/7.2/5.2/3.7 | 45° maximale Verformung (mm): | 44.7/52.8/61/68/84/105/121/144 |
| 45° statische Belastung (Kg): | 193/162/153/122/104/91/80/62 | 45° Statische Steifheit (Kg/mm): | 40/29.8/26/19/14/11/8.8/6.2 |
| 45° dynamische Steifigkeit (kg/mm): | 17.7/12.6/10.5/7.4/5.3/3.7/2.8/2 | Maximale Verformung der Seitenaufhängung (mm): | 33/40/45/50/56.9/77.7/90/107 |
| Seitlich hängende statische Belastung (Kg): | 149/122/113/91/60/44/33/22 | Statische Steifigkeit seitlich hängend (Kg/mm): | 22/15.6/13/9/6/4.6/3.3/2.2 |
| Steifigkeit der seitlichen Aufhängung (kg/mm): | 18/12.5/10/7/4/3/2.8/1.7 | Material: | SS304 |
| Gewicht (Kilogramm): | 1.36/1.4/1.5/1.67/1.8/2.02/2.18/2.31 | Ob die Produktanpassung unterstützt werden soll: | Ja |
| Markieren: | Stoßdämpfender Drahtseil-Schwingungsdämpfer,DRAHTSEIL-Isolator Omni Richtungs,10HZ Drahtseil-Schwingungsdämpfer |
||
Leistung
Steifheit (KV oder Ks):
Drahtseilisolatoren weisen nichtlineares Steifheitsverhalten auf. Die kleinen Ablenkungen, normalerweise verbunden mit Erschütterungsisolierung, haben eine andere Federrate als größere Schockablenkungen. Wir veröffentlichen typische Erschütterungssteifheits-Wert- (KV) und durchschnittlicheschocksteifheitswerte (Ks) innerhalb des Kataloges. Diese Werte können mit den zur Verfügung gestellten Gleichungen verwendet werden, die auf Seite 6 aufgelistet werden, um Systemleistung vorauszusagen. Die Steifheitswerte, die im Katalog aufgelistet werden, sind für Vollschleifenversionen. Für verringerte Schleifenversionen Verhältnis die Steifheit durch das Teilen der Anzahl von gewünschten Schleifen durch die Anzahl von vollen Schleifen.
Drahtseil ist die Steifheit des nichtlinearen Schwingungsdämpfers. Formen Sie Variable unter das Bedingung ofsmall und groß, die beträchtlichen Unterschiede bezüglich der Steifheitshärte.
Der Benutzer kann entsprechend den Parametern des Produktes ist geprüft worden im Handbuch und wir leiten die Formel der Berechnung ab und Auswahl, kann mit uns in Verbindung treten auch, unsere Ingenieure versieht Sie mit Auswahlhilfe.
Produkt-Größentabelle
| Produktzahl | Hoch (Millimeter) | Breite (Millimeter) | Produktgewicht (Kilogramm) | Installationsmethode | Lochgröße (Millimeter) | Fadengröße (Millimeter) | Zylindrisch anbohrung Verjüngung | |
| JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
| JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
| JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
| JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
| JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
| JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
| JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
| JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 | |||||
Pz-Richtungseinpreßtest-Leistungsblatt
| Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
| 1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
| 2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
| 3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
| 4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
| 5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
| 6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
| 7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
| 8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° neigte Presse-passendes Lasts-Test-Leistungsblatt
| Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
| 1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
| 2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
| 3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
| 4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
| 5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
| 6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
| 7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
| 8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Scherrollen-Lasts-Test-Leistungsblatt
| Kurvenzahl | Produktzahl | Statische Belastung (N) | Maximale Deformation (Millimeter) | Erschütterungssteifheit KV kN/m | Auswirkungssteifheit Ks kN/m |
| 1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
| 2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
| 3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
| 4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
| 5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
| 6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
| 7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
| 8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Isolator-Äxte:
Drahtseilisolatoren sind Multiachsenisolatoren. Das folgende Diagramm umfasst Lastsachsendefinitionen und Ablenkungserwägungen.
Dämpfung: Gewöhnlich 5-15%, abhängig von Größe und Eingangspegel. Für spezifische Dämpfungserwägungen konsultieren Sie bitte Kacise.
Produkt-Größentabelle
Installation
Wir bieten eine vollständige Auswahl von Installationen, einschließlich, das Loch sind installiert, Senkschraube, um zu installieren, Fadeninstallation, die Wahlen von oberem an und untere Schienen und Entlüftungslöcher können flexible Konfiguration sein. Wir stellen den Standardzoll mit zwei Aufträgen zur Verfügung und metrisch, treffen Sie die inländische und fremde Ausrüstung, den Import und den Export des Materialbedarfs. Stahldrahtseilschöße, Kunden können entsprechend unserer Produktbeschreibung in Übereinstimmung mit der Anzahl von Drehungen der Drahtseilproduktauswahl und -anmeldung. Die wenige Anzahl von Drehungen ist 2 Schöße, das allgemein verwendetste ist 12 Schöße, kann entsprechend dem Antrag des Kunden auch besonders angefertigt werden.
Anwendung
