Herkunftsort:
China
Markenname:
KACISE
Zertifizierung:
CE
Modellnummer:
M18 KUS1000
| Attribut | Wert |
|---|---|

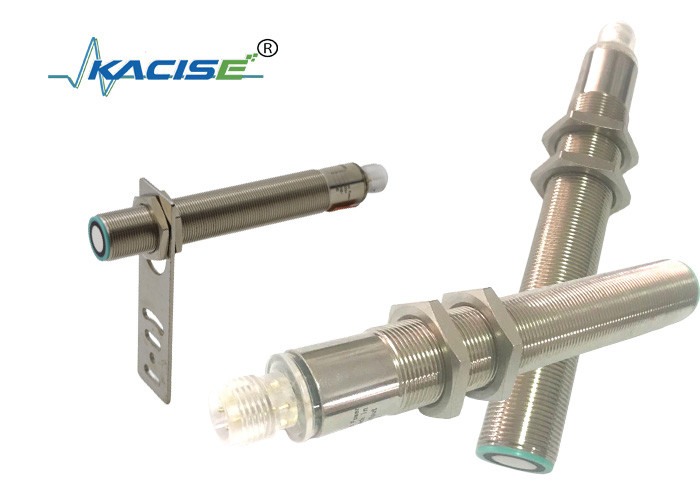

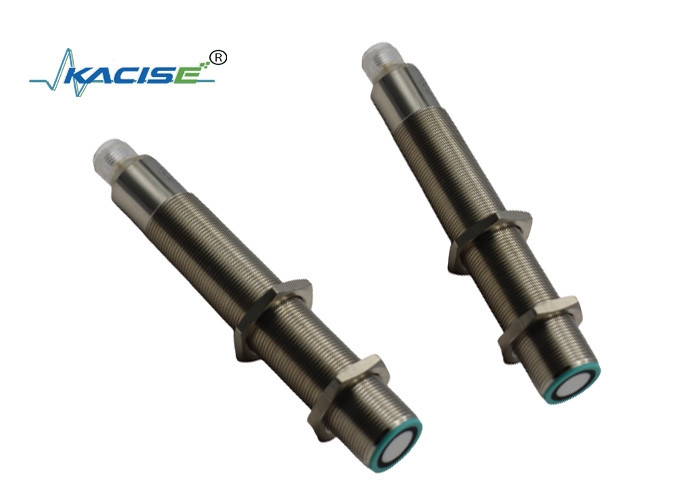

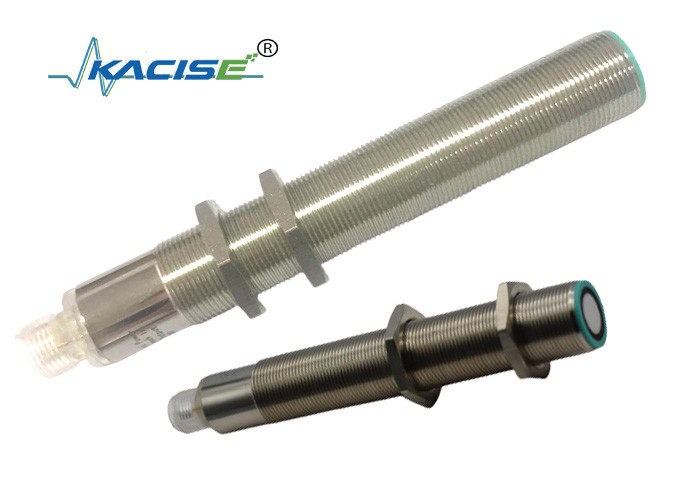

| Produkt | Ultraschall-Abstandssensor |
| Erfassungsbereich | 50 mm ~ 1000 mm |
| Wandlerfrequenz | 40 kHz |
| Betriebsspannung | 24 VDC |
| Arbeitsspannung begrenzen | 3,6 VDC ~ 30 VDC |
| IP-Klasse | IP67 |
| Ausgabe | RS232/RS485 |
RS232-Ausgangssignal, kostengünstiger Ultraschall-Flüssigkeitsstandmessgerät, Ultraschall-Tank-Wasserstandssensor.
| Erfassungsbereich | 100...1000 mm |
| Unbenutzbarer Bereich | 0...100 mm |
| Standard-Zieltafel | 100 mm x 100 mm |
| Wandlerfrequenz | ca. 220 kHz |
| Reaktionsverzögerung | ca. 50 ms |
| Indikator | Status |
|---|---|
| LED blau | Einschalten |
| LED gelb | Anzeige des Schaltzustandes blinkend: Programmfunktionsobjekt erkannt |
| LED rot | dauerhaft rot: Fehler rot blinkend: Programmfunktion, Objekt nicht erkannt |
| Betriebsspannung UB | 15...30 V DC, Welligkeit 10 %SS |
| Leerlaufstrom I0 | ≤ 45 mA |
| Eingabetyp | 1 TEACH-IN-Eingang |
| Betriebsbereich | A1: -UB...+1 V, A2: +6 V...+UB |
| Eingangsimpedanz | > 4,7 kΩ |
| TEACH-IN-Programmimpuls | ≥ 1 s |
| Ausgabetyp | 1 Schaltausgang E4, NPN NO/NC, programmierbar |
| Bemessungsbetriebsstrom Ie | 200 mA, kurzschluss-/überlastfest |
| Standardeinstellung | Schaltpunkt A1: 70 mm, Schaltpunkt A2: 800 mm |
| Spannungsabfall | ≤ 2,5 V |
| Wiederholgenauigkeit | ≤1 % |
| Schaltfrequenz f | ≤ 13 Hz |
| Bereichshysterese H | 2 % des eingestellten Schaltabstandes |
| Temperatureinfluss | ±1,5 % vom Skalenendwert |
| Umgebungstemperatur | -25...70℃(248...343K) |
| Lagertemperatur | -40...85℃(233...358K) |
| Verbindung | V1-Stecker (M12*1), 4-polig |
| Schutzgrad | IP67 |
| Materialgehäuse | Messing, vernickelt |
| Wandler | Epoxidharz/Hohlglaskugel-Mischung; Schaumstoff Polyurethan, Bezug PBT |
Der Ultraschallsensor verfügt über einen Schaltausgang mit zwei lernbaren Schaltpunkten. Diese werden durch Anlegen der Versorgungsspannung - UB oder + UB an den TEACH-IN-Eingang eingestellt. Die Versorgungsspannung muss für mindestens 1 s am TEACH-IN-Eingang anliegen. LEDs zeigen an, ob der Sensor beim TEACH-IN-Vorgang das Ziel erkannt hat. Schaltpunkt A1 wird mit -UB eingelernt, A2 mit +UB. Es können acht verschiedene Ausgangsfunktionen eingestellt werden.
Schaltpunkt, Abstandseinstellung erst nach Einschalten. Die interne Uhr stellt sicher, dass sie beim Einschalten nach 5 Minuten nicht mehr geändert werden kann. Wenn Sie den Schaltpunkt ändern möchten, kann der Benutzer den Anforderungsabstand nur nach dem Neustart der Stromversorgung einstellen.
A1=Blindbereich, A2=Nennabstand
| Anzeige abhängig vom Betriebsmodus | Rote LED | Gelbe LED |
|---|---|---|
| TEACH-IN-Schaltpunkt Objekt erkannt Kein Objekt erkannt Objekt unsicher (TEACH-IN ungültig) | aus blinkt ein | blinkt aus |
| Normaler Betrieb | aus | Schaltzustand |
| Fehler | An | Vorheriger Stand |
Wenn der Sensor bei einer Umgebungstemperatur unter 0 °C installiert wird, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.
