Herkunftsort:
China
Markenname:
KACISE
Zertifizierung:
CE
Modellnummer:
M18 KUS1000
| Eigenschaft | Wert |
|---|---|
| Erzeugnis | Ultraschallentfernungsmessgerät |
| Erfassungsbereich | 50 mm bis 1000 mm |
| Frequenz des Wandlers | 40 KHz |
| Betriebsspannung | 24VDC |
| Grenzspannung | 3.6VDC bis 30VDC |
| IP-Klasse | IP67 |
| Ausgabe | Einheitliche Datenbank |

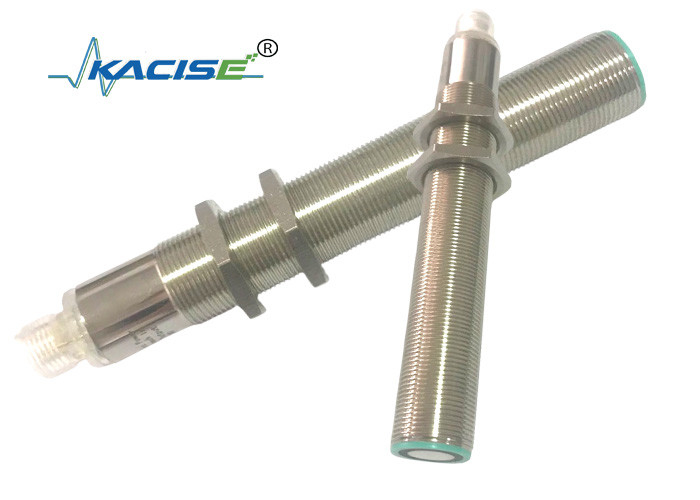

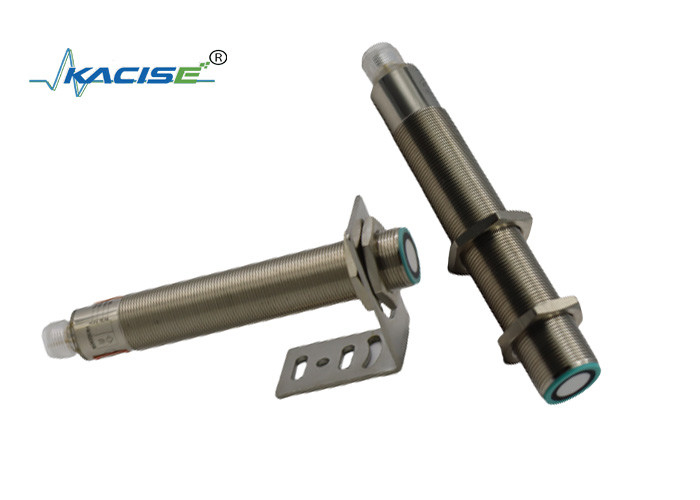

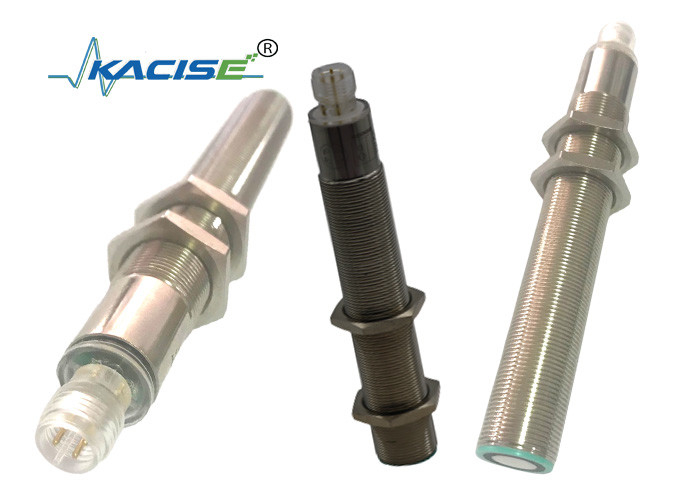

RS485 Ausgabe Signal niedriges Preis Ultraschallflüssigkeitsstandsmesser Messgerät Ultraschall Tankwasserstandssensor
| Sensorbereich | 100... 1000 mm |
| Nicht verwendbarer Bereich | 0... 100 mm |
| Standard-Zielplatte | 100 mm x 100 mm |
| Frequenz des Wandlers | ca. 220 kHz |
| Antwortverzögerung | ca. 50 ms |
| LED blau | Einschalten |
| LED-gelb | Angabe des Schaltzustands blinkt: Programmfunktion Objekt erkannt |
| LED rot | dauerhaft rot: Fehler Rot,blitzend: Programmfunktion,Objekt nicht erkannt |
| Betriebsspannung UB | 15... 30 V Gleichstrom, Welle 10 % SS |
| Stromzufuhr ohne Last I0 | ≤ 45 mA |
| Eingabetyp | 1 TEACH-IN-Eingabe |
| Betriebsbereich A1 | -UB... +1 V |
| Betriebsbereich A2 | +6 V...+UB |
| Eingangsimpedanz | > 4,7 kΩ |
| Im Programm TEACH-IN | ≥ 1 s |
| Ausgabeart | 1 Schalter-Ausgang E4, NPN NO/NC,programmierbar |
| Nennbetriebsstrom Ie | 200 mA, Kurzschluss-/Überlastschutz |
| Voreinstellung | Schaltpunkt A1:70 mm Schaltpunkt A2: 800 mm |
| Spannungsabfall | ≤ 2,5 V |
| Wiederholungsgenauigkeit | ≤ 1 % |
| Schaltfrequenz f | ≤ 13 Hz |
| Histerese im Bereich H | 2 % der eingestellten Betriebsstrecke |
| Einfluss der Temperatur | ±1,5% des vollen Skalenwerts |
| Umgebungstemperatur | -25...70°C (~248...343K) |
| Lagertemperatur | -40...85°C ((233...358K) |
| Verbindung | V1-Anschluss ((M12×1), 4-Pin |
| Schutzgrad | IP67 |
| Materielle Unterkünfte | mit einer Breite von nicht mehr als 20 mm, |
| Übertrager | Mischung aus Epoxidharz/höhlen Glaskugeln; Polyurethan aus Schaumstoff, PBT für die Abdeckung |
Der Ultraschallsensor verfügt über einen Schalter-Ausgang mit zwei lehrbaren Schaltpunkten, die durch Anbringen der Versorgungsspannung - UB oder + UB - auf den TEACH-IN-Eingang eingestellt werden.Die Versorgungsspannung muss mindestens 1 Sekunde lang auf den TEACH-IN-Eingang angewendet werden.. LEDs geben an, ob der Sensor das Ziel während des TEACH-IN-Verfahrens erkannt hat.
Wenn Sie den Schaltpunkt ändern möchten, können Sie die Entfernung nur nach dem Einschalten ändern.Der Benutzer kann die Anforderungsdistanz nur nach dem Neustart des Netzes festlegen..
A1 = Blindbereich, A2 = Nominalentfernung
| Anzeigen in Abhängigkeit vom Betriebsmodus | Rote LED | Gelbe LED |
|---|---|---|
| TEACH-IN-Schaltpunkt Objekt erkannt Kein Objekt erkannt Objekt unsicher ((TEACH-IN ungültig) | Ausblendet, aufblinkt | Ausblendungen |
| Normalbetrieb | abgeschaltet | Wechselzustand |
| Schuld | auf | Vorheriger Zustand |
Wenn der Sensor bei einer Umgebungstemperatur unter 0°C installiert ist, sollte er bei den Schutzmaßnahmen gut funktionieren.es muss in der Mitte des Gehäusefaden befestigt werden.
