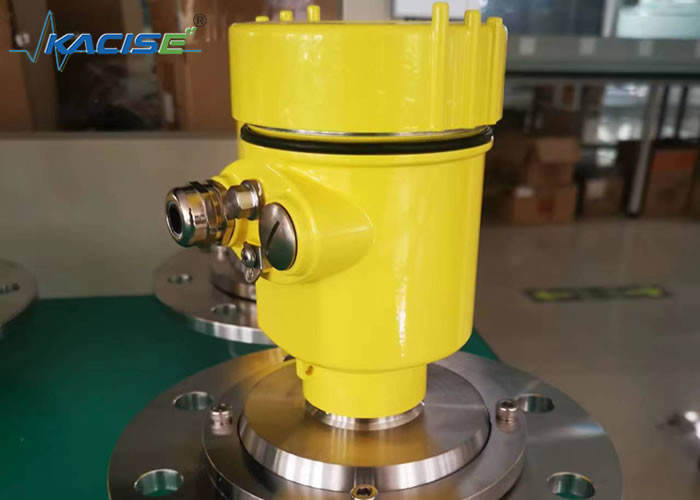

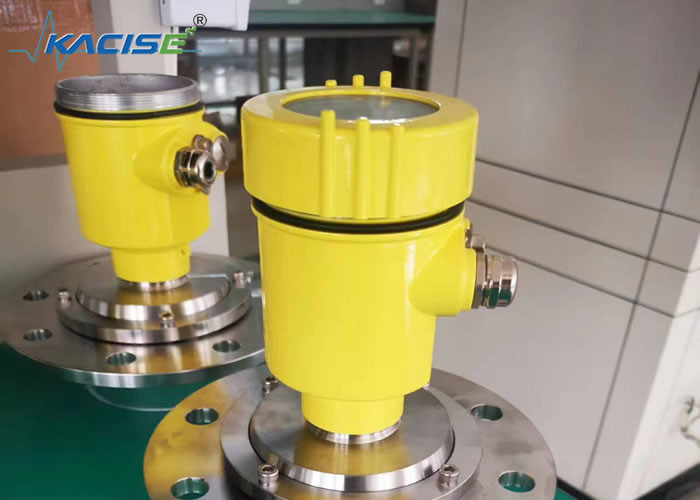

KLD803 4 - 20mA/HIRSCH/RS485 Modbus Radar-Abstandssensor für festen Pulver-Partikel-Block

1. Produktübersicht

Die Antenne des Radarsensors sendet einen schmalen Mikrowellenpuls aus, der sich mit Lichtgeschwindigkeit im Weltraum ausbreitet.Ein Teil seiner Energie wird von derselben Antenne zurück reflektiert und empfangen.Das Zeitintervall zwischen dem übertragenen und dem empfangenen Impuls ist proportional zum Abstand von der Antenne zur Oberfläche des Messmediums.Die 80 GHz intelligente Radaranzeige ist für die berührungslose kontinuierliche Messung des Flüssigkeitsniveaus geeignet.Anwendbar in Fällen, in denen Temperatur und Druck stark wechseln, treten inertes Gas und eine Vapolierung auf.

Das Hardware-System verwendet fortschrittliche Mikroprozessoren und eingebettete Systemverarbeitungssoftware.Dies macht das Produkt für verschiedene komplexe Bedingungen in Industrieanlagen anwendbar..
Durch die Technologie der "Vorbehandlung des leeren Behälters" kann das Gerät wirksame Echos korrekt identifizieren und auch bei mehrfacher False-Echo-Interferenz korrekte Messergebnisse erzielen.
Nicht beeinträchtigt durch verschiedene komplizierte Arbeitsbedingungen, wie starke Oberflächenfluktuationen, Schaum, Feuchtigkeit und Staub.

2.Produkt Einführung

Modell KLD803 Anwendung von Feststoffpulver, Partikel und Block Messbereich 0-120 m Prozessverbindungsflansche Antennengröße 78 mm Linsenantenne (PTFE-integral gefüllte Antenne) Genauigkeit ± 5 mm Schutzgrad IP67 Explosionssicherheitsgrad Exd IIC T6 Gb Frequenz 76-81 GHz Stromversorgung zwei/vier/sechs Leitern (DC24V/AC220V) Ausgang des Signals 4 ~ 20mA/HART/RS485 Modbus Anzeige-/Programmierprogramm mit Bluetooth/5G-Fernfunkdebugging

3.Technische Spezifikationen

4Strukturelle Abmessungen

Schematisches Diagramm des Rohrdrahtprozesses Verbindung Struktur Größe bei Raumtemperatur

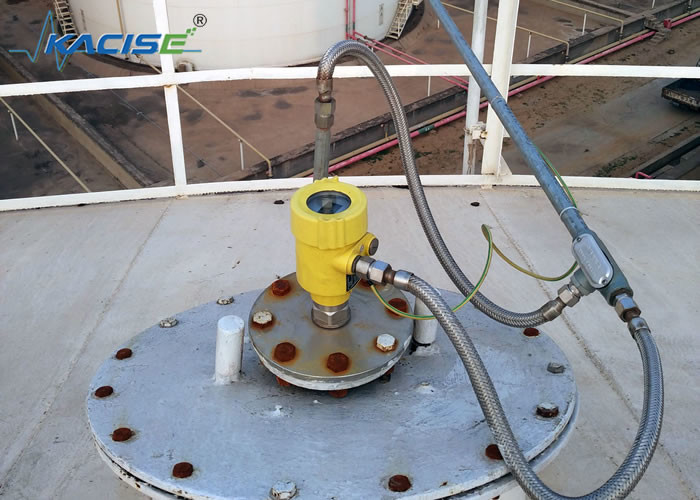

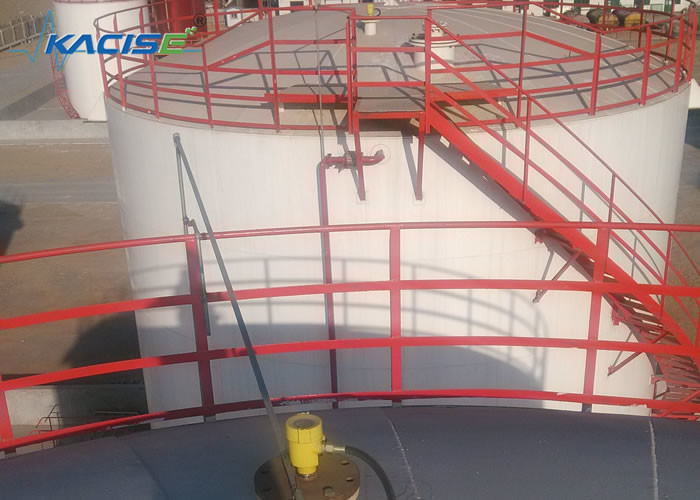

5. Installation
Zwei Punkte für die Installation:
(1) Die Zielmaterialebene ist so auszurichten, dass sie senkrecht zur Materialebene ist.
(2) Vermeiden Sie falsche Echos.
● Stellen Sie sicher, daß im Strahlbereich keine störenden Gegenstände wie Leitern und Stufen vorhanden sind.

Abbildung 5 1 Schematisches Diagramm der Anlageposition des Geräts

● Die Anlage der Messgeräte muss sicherstellen, dass der Antennenstrahl den Einstiegsbereich vermeidet, wie in Abbildung 5-2 dargestellt.

Abbildung 5 2 Antennenstrahl, der den Einstieg vermeidet

● Das Gerät ist mindestens 20 cm von der Behälterwand entfernt zu installieren, da es sonst wahrscheinlich falsche Messwerte erzeugt, wie in Abbildung 5-3 dargestellt.
Anmerkungen: Die Flüssigkeitsmessungsanlage sollte senkrecht zum Boden sein.

Abbildung 5 3 Anlage mindestens 20 cm von der Behälterwand entfernt

● Der Festkegelbehälter muss dafür sorgen, daß der Strahl so weit wie möglich auf den Tankboden gerichtet ist, da sonst die Messergebnisse am Tankboden ungenau sein können.wie in Abbildung 5-4 dargestellt.

Abbildung 5 4 Der konische Behälter muss dafür sorgen, dass der Strahl so weit wie möglich auf den Tankboden gerichtet ist.

6. Produktverkabelungsdiagramm
6.1 Verkabelungsdiagramm einer Einzellagerkammer 24VDC-Stromversorgung mit vier Drahtprodukten

Bild 6-1 Drahtdiagramm von vier Drahtprodukten
Bei der Anwendung eines Vierdrahtsystems besteht der analoge Ausgang von 4-20mA aus zwei getrennten Endgeräten mit Ausnahme des 24V-Stromversorgungsterminals.die für die Verbindung und Debugging mit dem PC oder der Website, die 485 Schnittstelle erfordert, bequem ist.

6.2 Verkabelungsdiagramm eines 24VDC-Zwei-Draht-Produkts zur Stromversorgung mit Einzellager

Fig.6-1 Verkabelungsdiagramm von Produkten mit zwei Drähten

In der Anwendung des Zweidrahtsystems verfügt das Gerät neben dem herkömmlichen Netzteil (4-20mA Ausgang) auch über ein serielles Kommunikationsgerät.die sich bequem mit der aktuellen IOT-Mainstream-Ausrüstung oder transparenten Übertragungsgeräten für Fernbedienung und Debugging verbinden lässt.

Modellwahltabelle
80 GHz FM-Radarniveaumeter
