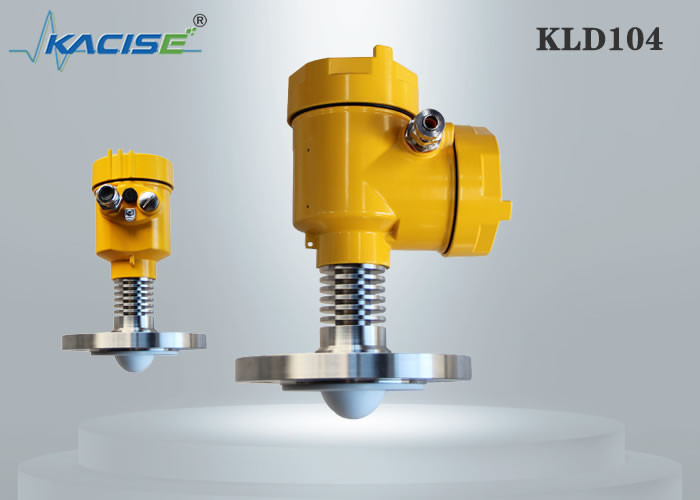

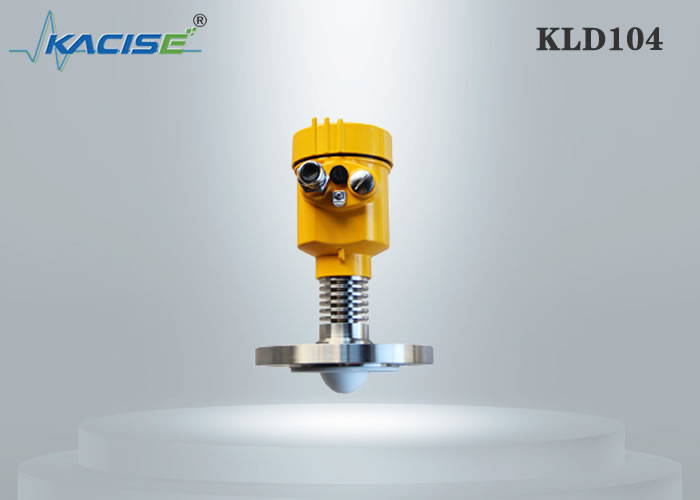

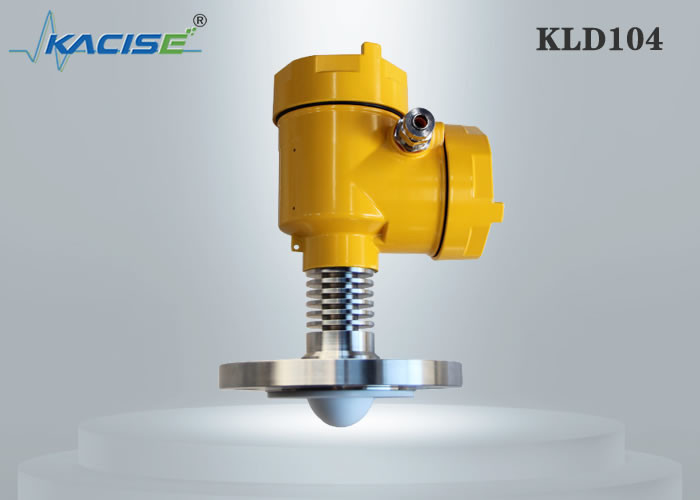

Meter-und Übermittler-Radar-waagerecht ausgerichtetes Meter des Flüssigkeitsspiegel-KLD104

Radar-waagerecht ausgerichtetes Meter 80G FM

Prinzip:
Das allgemeine Prinzip des waagerecht ausgerichteten Messgeräts des ununterbrochenen Wellenradars FMs ist, dass das Radar elektromagnetische Wellen auf die Oberseite des Behälters ausstrahlt, und die elektromagnetischen Wellen werden durch das Radar empfangen, nachdem man durch das Medium reflektiert worden ist. Das Frequenzunterschied δf zwischen dem empfangenen Signal und dem übertragenen Signal ist zum Abstand R von der Oberfläche des Mediums proportional: R=C (Geschwindigkeit) *δf (Frequenzunterschied)/2/K (Frequenzmodulationssteigung). Weil die Lichtgeschwindigkeit C und die Frequenzmodulationssteigung K bekannt, kann das Frequenzunterschied δf geschätzt werden, um den Abstand R von der RadarEinbauposition zur Materialoberfläche und dann durch die bekannte Gesamthöhe des Behälters zu erhalten, subtrahieren den räumlichen Abstand vom Radar zur Materialoberfläche (gekennzeichnet als leere Höhe) um die Höhe des materiellen Niveaus zu erhalten.

Eigenschaft:
1. Millimeterwellenradar, mit einer Maßgenauigkeit von bis zu ±1mm und ein minimales Totgebiet 0.1m.
2. Die kleinere Antennengröße stellt das Maß von Arbeitsbedingungen zufrieden.
3. Eine Vielzahl von Linsenantennen, von kleinerem Einkopplungswinkel, von stärkerer Energie, stärkeres Echosignal, unter den gleichen industriellen und Bergbaubedingungen, verglichen mit anderen Radarprodukten hat höhere Zuverlässigkeit.
4. Mit stärkerer Penetration kann er normalerweise verwendet werden, selbst wenn es Adhäsion und Kondensation gibt.
5. Die dynamische Signalstrecke ist größer, und das Maß des niedrigen Dielektrizitätskonstantemediums ist stabiler.
6. Eine Vielzahl von Maßmodi, die Radarreaktionszeit im schnellen Maßmodus ist kleiner als 1S.

Technischer Parameter

Kommunikation und Entstörung
Das Instrument kann durch LDM auf dem Gebiet ausgeprüft werden und kann auf der PC-Seite mit der optionalen Host-Computer Software auch ausgeprüft werden. Die Verbindung zwischen dem Meter und dem PC ist, wie folgt:
zu sich mit verständigen:
1. USB zum Serienkabel RS485 (4es-adrig System);
2. USB zu TTL-Serienkabel (Zweidrahtsystem);
3. USB zum Hirsch-Modem (Zweidrahtsystem) für Kommunikation.
4. Durch die Handy Bluetooth-Entstörung ist die Entstörung vor Ort sicherer und bequemer.
5. 4G Netz, Fernentstörung durch Fernmodul.

Produkt-Größe (Einheit: Millimeter)

Feldanwendung
