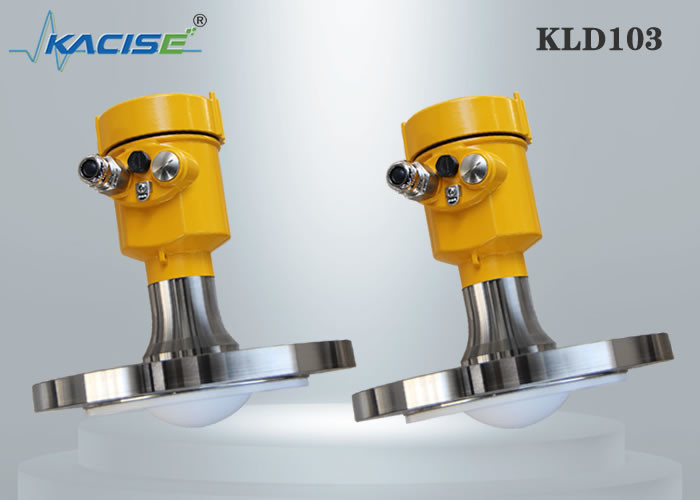

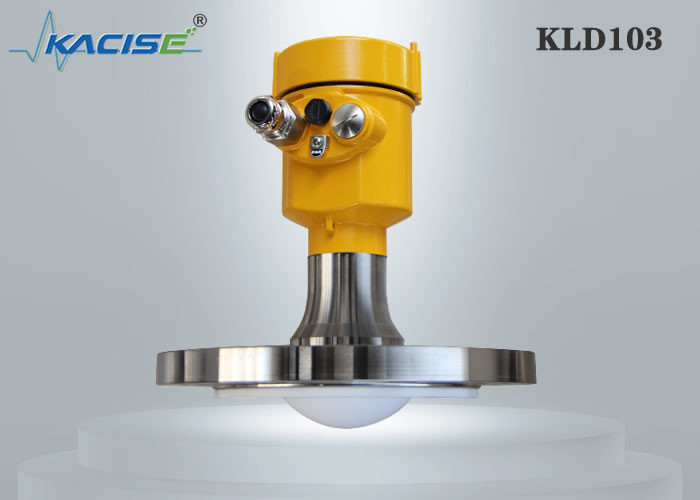

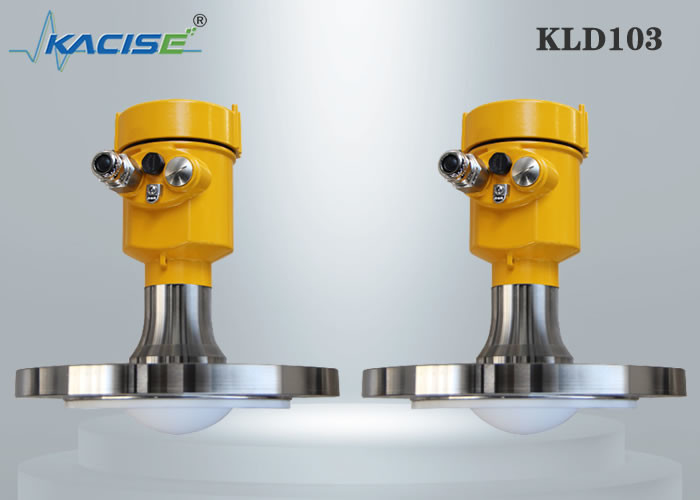

Flüssigkeitsspiegel-Meter-Radar-Wasserspiegel-Übermittler der hohen Präzisions-KLD103

Radar-waagerecht ausgerichtetes Meter 80G FM

Messendes Prinzip
Ein Radarsignal wird über eine Antenne ausgestrahlt, reflektiert von der Produktoberfläche und empfing nach einer Zeit T. Das verwendete Radarprinzip ist FMCW (frequenzmodulierte ununterbrochene Welle).
Das FMCW-Radar überträgt ein Hochfrequenzsignal, dessen Frequenz sich linear während der Maßphase erhöht (nannte die Frequenzschleife). Das Signal wird ausgestrahlt, nachgedacht über die messende Oberfläche und empfing mit einer Verspätung, T.-Verzögerungszeit, t=2d/c, wo d der Abstand zur Produktoberfläche ist und c die Lichtgeschwindigkeit im Gas über dem Produkt ist.
Für die weitere Signalaufbereitung wird der Unterschied Δf von der tatsächlichen übertragenen Frequenz und von der empfangenen Frequenz berechnet. Der Unterschied ist direkt zum Abstand proportional.
Ein großer Frequenzunterschied entspricht einem großen Abstand und vice versa. Der Frequenzunterschied Δf wird über schnellen Fourier Transform (FFT) in ein Frequenzspektrum umgewandelt und dann wird der Abstand vom Spektrum berechnet. Die waagerecht ausgerichteten Ergebnisse vom Unterschied zwischen der Behälterhöhe und dem gemessenen Abstand.

1. Übermittler
2. Mischer
3. Antenne
4. Abstand zur Produktoberfläche, in der Frequenzänderung proportional ist zu überholen
5. Differenziale Verspätung, Δt
6. Differenziale Frequenz, Δf
7. Frequenz übertragen
8. Frequenz empfangen
9. Frequenz
10. Zeit

Die Hauptvorteile des waagerecht ausgerichteten Meters Reihe KLD103 FM-Radars sind, wie folgt:

• Basiert auf dem selbst-entwickelten CMOS-Millimeterwellenhochfrequenzchip, verwirklicht es eine kompaktere Hochfrequenzstruktur, ein höheres störsignalisierendes Verhältnis und eine kleinere tote Zone.
• Die funktionierende Bandbreite 5GHz ermöglicht dem Produkt, höhere Maßentschließung und Maßgenauigkeit zu haben.
• Der schmalste Öffnungswinkel der Antenne 3°, die Störung in der Installationsumwelt hat weniger Auswirkung auf das Instrument, und die Installation ist bequemer.
• Kürzere Wellenlängen und bessere Reflexionseigenschaften auf festen Oberflächen.
• Stützfernausprüfen und Fernverbesserung, Wartezeit verringern und Arbeits-Leistungsfähigkeit verbessern.
• Stützhandy Bluetooth-Entstörung, bequem für Personalwartungsarbeiten vor Ort.
