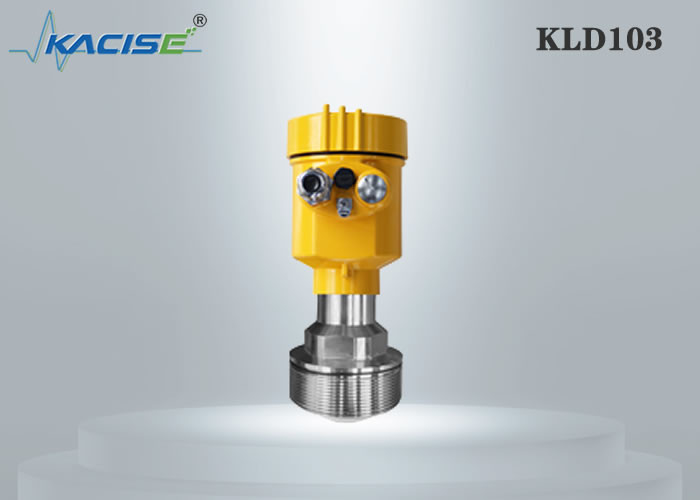

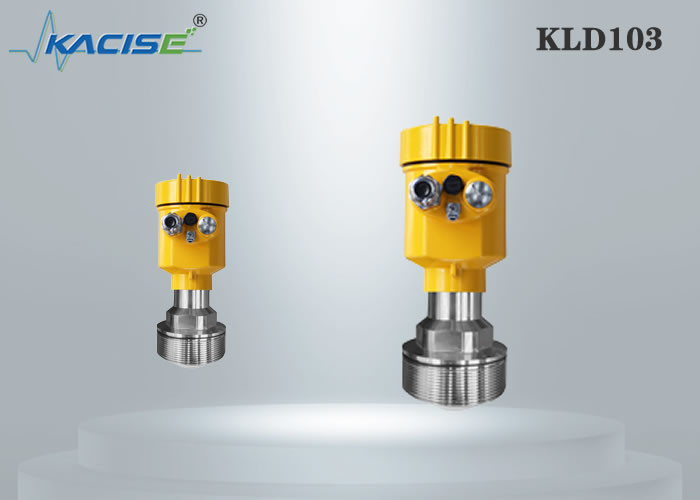

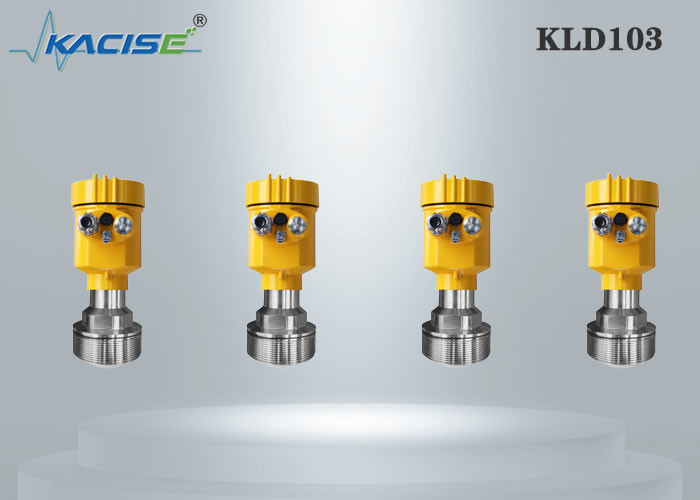

Radar-waagerecht ausgerichtetes Meter 80G FM
Messendes Prinzip
Ein Radarsignal wird über eine Antenne ausgestrahlt, reflektiert von der Produktoberfläche und empfing nach einer Zeit T. Das verwendete Radarprinzip ist FMCW (frequenzmodulierte ununterbrochene Welle).
Das FMCW-Radar überträgt ein Hochfrequenzsignal, dessen Frequenz sich linear während der Maßphase erhöht (nannte die Frequenzschleife). Das Signal wird ausgestrahlt, nachgedacht über die messende Oberfläche und empfing mit einer Verspätung, T.-Verzögerungszeit, t=2d/c, wo d der Abstand zur Produktoberfläche ist und c die Lichtgeschwindigkeit im Gas über dem Produkt ist.
Für die weitere Signalaufbereitung wird der Unterschied Δf von der tatsächlichen übertragenen Frequenz und von der empfangenen Frequenz berechnet. Der Unterschied ist direkt zum Abstand proportional.
Ein großer Frequenzunterschied entspricht einem großen Abstand und vice versa. Der Frequenzunterschied Δf wird über schnellen Fourier Transform (FFT) in ein Frequenzspektrum umgewandelt und dann wird der Abstand vom Spektrum berechnet. Die waagerecht ausgerichteten Ergebnisse vom Unterschied zwischen der Behälterhöhe und dem gemessenen Abstand.
Radar – die Vorteile auf einen Blick
Wenig oder keine Wartung
– Berührungsfrei
– Keine beweglichen Teile
– Keine Nacheichung
Verwenden Sie in vielen Installationen
– Unberührt durch die Prozessbedingungen
e-hoh Genauigkeit
er-lang Messbereich 100 m
er-hoh Druck (> 2000 P/in)
e-hoh Temperaturen (°F >800)
e-hoh Zuverlässigkeit (SIL 2 u. 3)
Technischer Parameter
Messendes Medium | Flüssigkeit |
Messbereich | 0.3~150m |
Prozessverbindung | Flansch ≥DN80 /Thread G3 A |
Prozesstemperatur | -40~200℃/-40-110℃ (Athread) |
Prozessdruck | -0.1~1.0 MPa |
Antennengröße | 76mm Linsenantenne |
Antennenmaterial | PTFE |
Genauigkeit | ±2mm |
Schutzniveau | IP67 |
Mittelfrequenz | 80GHz |
Einkopplungswinkel | 3° |
Energiequelle |
Zweidraht-system/DC24V 4es-adrig system/AC220V Sechs-Draht system/DC12-24V |
Shell | Aluminium-/Plastik-/Edelstahl |
Signalausgabe | Zweidraht-Protokoll system/4… 20mA/HART 4es-adrig Protokoll system/4… 20mA/HART Protokoll 20mA/HART des Sechs-Drahtes system/4… |
Produkt-Größe (Einheit: Millimeter)
