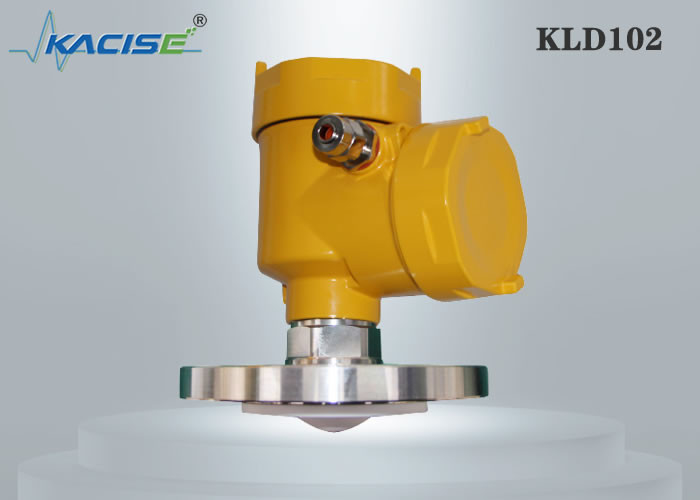

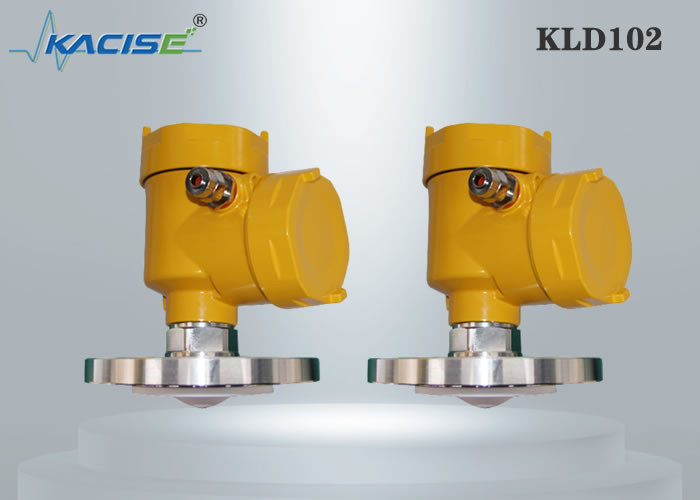

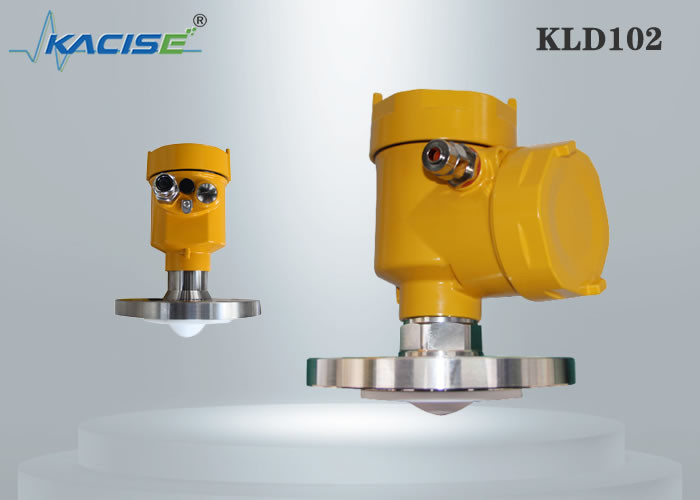

KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67

KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67

Radar-waagerecht ausgerichtetes mit Ultraschallmeter

Wasserspiegel-Meter des Radar-IP67

PTFE Flüssigkeitsspiegel-Strömungsmesser

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KLD102

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Messmedium:
Flüssigkeit
Messbereich:
0.1m~30m
Prozessverbindung:
Flansch ≥DN40
Prozesstemperatur:
-40~100℃
Prozessdruck:
-0.1~1.6MPa
Antennengröße:
32mm Linsenantenne
Antennenmaterial:
PTFE
Genauigkeit:
±2 mm
Schutzniveau:
IP67
Einkopplungswinkel:
Hervorheben:

Radar-waagerecht ausgerichtetes mit Ultraschallmeter

,

Wasserspiegel-Meter des Radar-IP67

,

PTFE Flüssigkeitsspiegel-Strömungsmesser

Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Preis
verhandelbar
Verpackung Informationen
Karton
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000 Stück pro Woche
Beschreibung des Produkts

80G FM-Radarniveaumeter

Grundsätze:
Das allgemeine Prinzip des FM-Durchlaufwellen-Radarniveaumessers besteht darin, dass das Radar elektromagnetische Wellen auf der Oberseite des Tanks emittiert.und die elektromagnetischen Wellen werden vom Radar empfangen, nachdem sie vom Medium reflektiert wurdenDer Frequenzunterschied δf zwischen dem empfangenen und dem übertragenen Signal ist proportional zum Abstand R von der Oberfläche des Mediums:R=C (Geschwindigkeit) *δf (Frequenzunterschied) /2/K (Frequenzmodulationsneigung)Da die Lichtgeschwindigkeit C und die Frequenzmodulationsneigung K bekannt sind,Der Frequenzunterschied δf kann geschätzt werden, um den Abstand R von der Radaranlageposition zur Materialoberfläche zu erhalten., und dann durch die bekannte Gesamthöhe des Tanks die räumliche Entfernung vom Radar zur Materialoberfläche subtrahieren (als Leerhöhe bezeichnet), um die Höhe der Materialebene zu erhalten.

KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67 0





Eigenschaften:
1. Millimeterwellenradar mit einer Messgenauigkeit von bis zu ± 1 mm und einem minimalen Blindbereich von 0,1 m.
2Die kleinere Antennengröße erfüllt die Messung mehrer Arbeitsbedingungen.
3Eine Vielzahl von Objektivantennen, kleiner Startwinkel, konzentriertere Energie, stärkeres Echo-Signal, unter denselben industriellen und Bergbaubedingungen,im Vergleich zu anderen Radarprodukten eine höhere Zuverlässigkeit haben.
4Mit einer stärkeren Durchdringbarkeit kann es auch bei Haftung und Kondensation normal verwendet werden.
5Der dynamische Signalbereich ist größer und die Messung des niedrigen dielektrischen Konstantenmediums stabiler.
6. eine Vielzahl von Messmodi, die Reaktionszeit des Radars im schnellen Messmodus beträgt weniger als 1S.



Technischer Parameter

Messmedium Flüssigkeit
Messbereich 0.1m bis 30m
Prozessverbindung Flansche ≥ DN80
Prozesstemperatur -40 ≈ 200 °C
Prozessdruck -0,1­2,5 MPa
Antennengröße Antenne mit 44 mm-Objektiv
Antennenmaterial PTFE
Genauigkeit ±2 mm
Schutzniveau IP67
Mittelfrequenz 80 GHz
Startwinkel
Stromquelle

Zwei Leitersystem/DC24V

Vierdraht-System/AC220V

Sechsleitersystem/DC12-24V

Schale Aluminium/Kunststoff/Edelstahl
Ausgang des Signals Zwei Leitersystem/4...20mA/HART-Protokoll
Vierdraht-System/4...20mA/HART-Protokoll
Sechsdrahtes System/4...20mA/HART-Protokoll



Kommunikation und Debugging
Das Gerät kann über LDM im Feld und auch auf der PC-Seite mit der optionalen Host-Computersoftware debuggt werden.
die Kommunikation mit:
1. USB-zu-RS485-Serialkabel (Vierdrahtsystem);
2. USB-TTL-Serialkabel (Zwei-Draht-System);
3. USB auf Hart-Modem (Zwei-Draht-System) für die Kommunikation.
4Durch das Bluetooth-Debugging des Mobiltelefons ist das Debugging vor Ort sicherer und bequemer.
5. 4G-Netzwerk, Ferndebugging über das Fernmodul.



Produktgröße (Einheit: mm)



KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67 1









KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67 2

Feldanwendung

KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67 3

KLD102 Radarniveaumeter und Radarwasserniveaumeter zur Messung des Flüssigkeitsniveaus oder der Entfernung mit Schutzstufe IP67 4
