Ultraschall-Doppler Strömungsmesser KDF1000

Einleitung
Strömungsmesser der Reihe KDF1000 ist ein Produkt, das die Geschwindigkeit und die Wasserführung in Rohwasser, in Kanäle oder in Rohrleitungen misst.

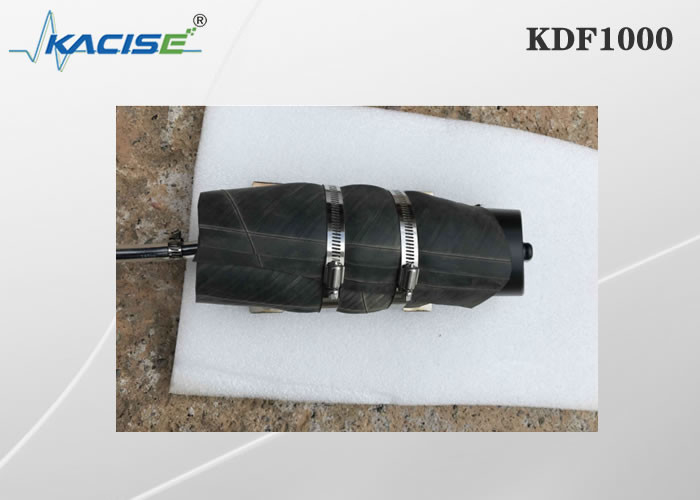

Der Strömungsmesser wird in zwei Teile unterteilt: der Sensor und der Wirt, die durch ein Kabel angeschlossen werden.
Es kann die Geschwindigkeit und die Wasserführung in Kanäle und in Flüsse messen, und der Wasserspiegel ist mehr als 20 cm höher als die Spitze des Sensors.
Es kann die Geschwindigkeit und die Wasserführung in Rohre und in Abzugskanäle messen. Der Wasserspiegel muss sein mehr als 20 cm höher als die Spitze des Sensors, und der innere Durchmesser des Rohres muss ≥ sein 500 Millimeter.

Prinzip

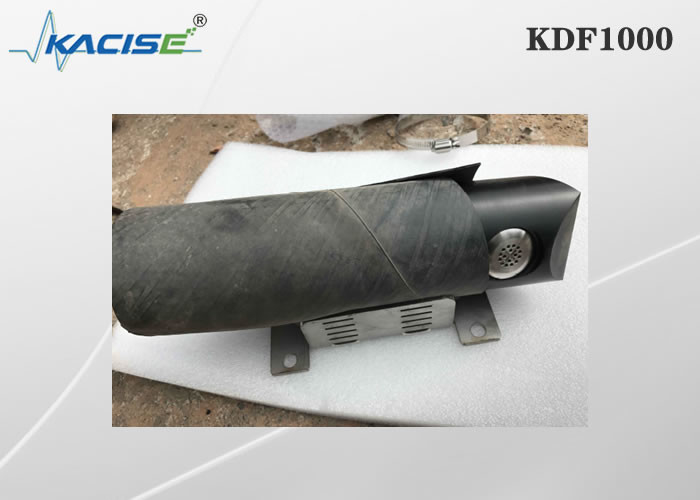

Der Sensor hat zwei Wandler, einer, der übertragen und empfangenden einen. Wenn der Sensor die Richtung des Wasserstroms d.h. unter der Voraussetzung des Gegenströmungsmaßes gegenüberstellt:
1. Wenn das Wasser noch ist, ist die empfangene Frequenz die selbe wie die übertragene Frequenz.
2. Das schneller die Strömungsgeschwindigkeit, schneller die Frequenz durch den empfangenden Sensor empfing, der höher als die Übertragungsfrequenz ist.
3. Das langsamer die Strömungsgeschwindigkeit, langsam die Frequenz durch den empfangenden Sensor empfing, aber sie ist höher als die Übertragungsfrequenz.
Wenn die Sensor-Maße entlang der Richtung des Wasserstroms:
1. Wenn das Wasser noch ist, ist die empfangene Frequenz die selbe wie die übertragene Frequenz.
2. Das schneller die Strömungsgeschwindigkeit, schneller die Frequenz durch den empfangenden Sensor empfing, aber sie ist niedriger als die übertragene Frequenz.
3. Das langsamer die Strömungsgeschwindigkeit, langsam die Frequenz durch den empfangenden Sensor empfing, aber sie ist niedriger als die Übertragungsfrequenz.
Vom oben genannten können die Wasserstromgeschwindigkeit und -richtung berechnet werden.

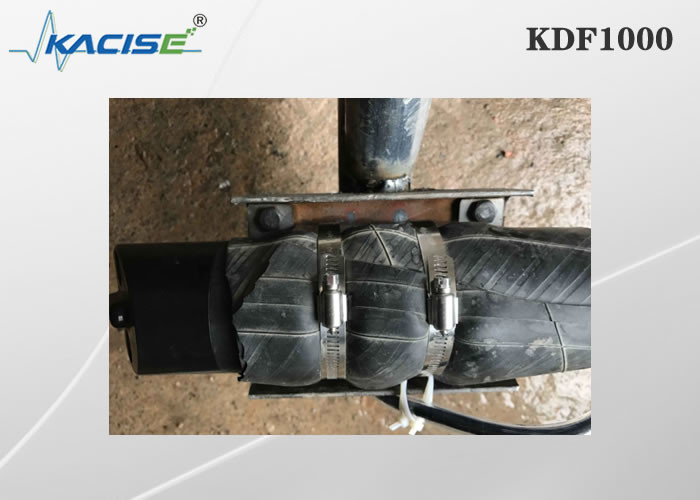

Der Sensor muss die Richtung des Wasserstroms während der Installation und des Gebrauches direkt gegenüberstellen.

Technischer Parameter

Standardmaßstatus
Nach Energie an, sind die Strömungsgeschwindigkeit und die Strömungsgeschwindigkeit Ertrag nach 60 Sekunden, und dann sind Daten Ertrag alle 15-20 Sekunden.
Im Standardmaßzustand sendet der Sensor direkt 485 Signale, an den Wirt anzuschließen, und der Wirt gibt zwei Arten Daten aus: Strömungsgeschwindigkeit und Strömungsgeschwindigkeit durch die Schnittstelle 485.
