Name: 6V Ultraschallwasserstandsmesser mit RS485-Ausgang und 5m hochaugenaue Flüssigkeitsmessung
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS600
Price: 1,000.10 USD
Availability: InStock

Zu Hause > produits > Ultraschallwandler-Sensor >

6V Ultraschallwasserstandsmesser mit RS485-Ausgang und 5m hochaugenaue Flüssigkeitsmessung

Ultraschallwasser-Behälter-waagerecht ausgerichtetes Meter

Behälter-waagerecht ausgerichtetes Meter des Wasser-6V

5m Füllstand-Sensor

Herkunftsort:

China (Festland)

Markenname:

Kacise

Zertifizierung:

ce,ISO9001

Modellnummer:

KUS600

Dokument:

KUS600 series ultrasonic se....7.pdf

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Garantie:

12 Monate

Produktname:

PVDF 5m Ultraschall-Wasserstandsmesser

Produkt:

Ultraschallabstandssensor

Erfassungsbereich:

300mm~5000mm

Wandlerfrequenz:

ca. 220 kHz

Ausgabe:

RS485 + 4-20mA/0-10V

Eingangsleistung:

3,3 V~24 V

IP-Klasse:

IP68

Material:

PVDF

Typ:

Wasserdicht

Theorie:

Ultraschall-Sensor

Hervorheben:

Ultraschallwasser-Behälter-waagerecht ausgerichtetes Meter

Behälter-waagerecht ausgerichtetes Meter des Wasser-6V

5m Füllstand-Sensor

Zahlungs- und Versandbedingungen

Min Bestellmenge

1PCS

Verpackung Informationen

Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf

Lieferzeit

Tage 5work

Zahlungsbedingungen

T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

1000 Stücke pro Woche

Verwandte Produkte

Video

KUS650 Ultraschall-Tank-Wireless-Niveau-Sensor mit IP65-Schutz und 200 mm~3000 mm Detektionsbereich für Abwasserbehandlung

Beste Preis erhalten

Video

KUM2500C Ultraschall-Brennstoffbehälter-Niveau-Sensor mit 0,1 mm Messlösung IP67-Schutz und RS232/RS485/TTL/4-20mA-Schnittstelle

Beste Preis erhalten

Video

15m Kontaktloser Ultraschallwasserstandssensor mit RS485 Ausgang IP68 Schutz Korrosionsbeständig Hohe Empfindlichkeit

Beste Preis erhalten

Video

Kleinster oder Miniatur-Flüssigkeitspegel-Ultraschallwandler-Sensor PVDF-Material

Beste Preis erhalten

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

6V Ultraschall-Wassertank-Füllstandsmesser RS485 5m Hochpräzise Flüssigkeitsstandsmessung

1. Parameter

Modell: KUS600
Messbereich	600...5000 mm. Die Messentfernung kann bis zu 6 Meter betragen, wenn die Stromversorgung 24 V beträgt.
Blinder Fleck	600 mm
Versorgungsspannung	3,3 ... 24 VDC, Welligkeit 10 %SS
Leerlaufstrom I0	≤ 20 mA aktive Periode und ≤ 0,3 mA während der Ruhezeit
Ausgangssignal	0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analogausgang.
Messgenauigkeit	≤1 %FS
Temperaturkompensation	Ja
Entfernungsauflösung	0,1 mm;

Arbeitsbedingungen

Arbeitstemperatur	-40…85℃(233...358K)
Lagertemperatur	-40…85℃(233...358K)

Andere Anweisungen

Elektrischer Anschluss	5-adriges Kabel (Analogausgang), 6-adriges Kabel (Schaltausgang)；
Schutzklasse	IP68
Schalenmaterial	PVC/PVDF/PTFE/ABS

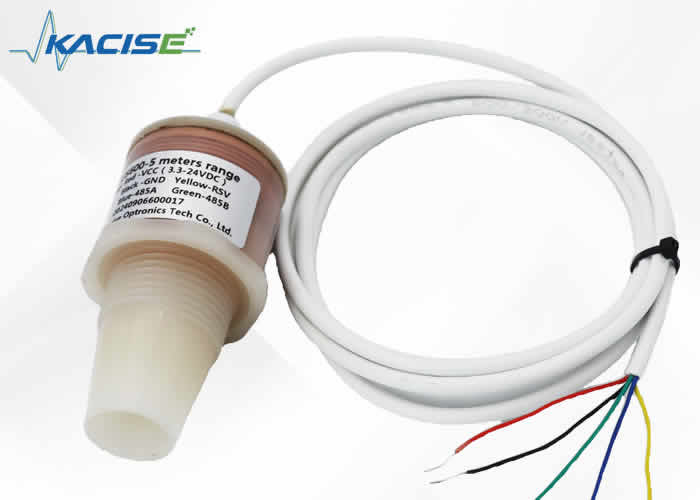

2. Definition der elektronischen Schnittstelle und der Signale

Kabelfarbe	Stift	Beschreibung	Notiz
Rot	1	Stromversorgung
Schwarz	2	GND
Gelb	3	Analoger Ausgang	Der 600B arbeitet im Modus 1 oder 0 und kann nicht im Energiesparmodus arbeiten, wenn der Analogausgang 4–20 mA, 0–3,3 V, 0–5 V verwendet wird.
Blau	4	RS485A+	TTL-TXD für TTL-Ausgangssignal
Grün	5	RS485B-	TTL-RXD für TTL-Ausgangssignal

Für Schaltausgang

Kabelfarbe	Stift	Beschreibung	Notiz
Rot	1	Stromversorgung
Schwarz	2	GND
Gelb	3	Schaltausgang	Laststrom 1A@60V
Weiß	4	Schaltausgang	Laststrom 1A@60V
Braun	5	RS485A+	TTL-TXD für TTL-Ausgangssignal
Grün	6	RS485B-	TTL-RXD für TTL-Ausgangssignal

3. Abmessungen

Die Einheit im Diagramm ist mm

6V Ultraschallwasserstandsmesser mit RS485-Ausgang und 5m hochaugenaue Flüssigkeitsmessung 0

4. Installationsbedingungen

Wenn der Sensor bei einer Umgebungstemperatur von unter 0 °C installiert wird, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.

5. Bestellinformationen

KUS	Körpergröße	AUSGABE	Maximale Reichweite	Beschreibung
	600
	Maßgeschneidert	Maßgeschneidert
		SW	Schaltausgang (online konfigurierbar für NPN oder PNP)
	mA	3-Draht-4-20-mA-Ausgang
	10V	Der Ausgang beträgt Vout 0–10 V
	5V	Der Ausgang beträgt Vout 0–5 V. Der Spannungsversorgungsbereich beträgt mindestens 5,0
	3,3 V	Der Ausgang beträgt Vout 0–3,3 V. Der Spannungsversorgungsbereich beträgt mindestens 3,3 V
	RS485	Der Ausgang ist RS485
	TTL	UART-TTL-Ausgang
			XXX mm	Xxx mm ist die maximale Reichweite, die erkannt werden kann, die Standardlänge beträgt 1 Meter
KUS	600	RS485	5000 mm

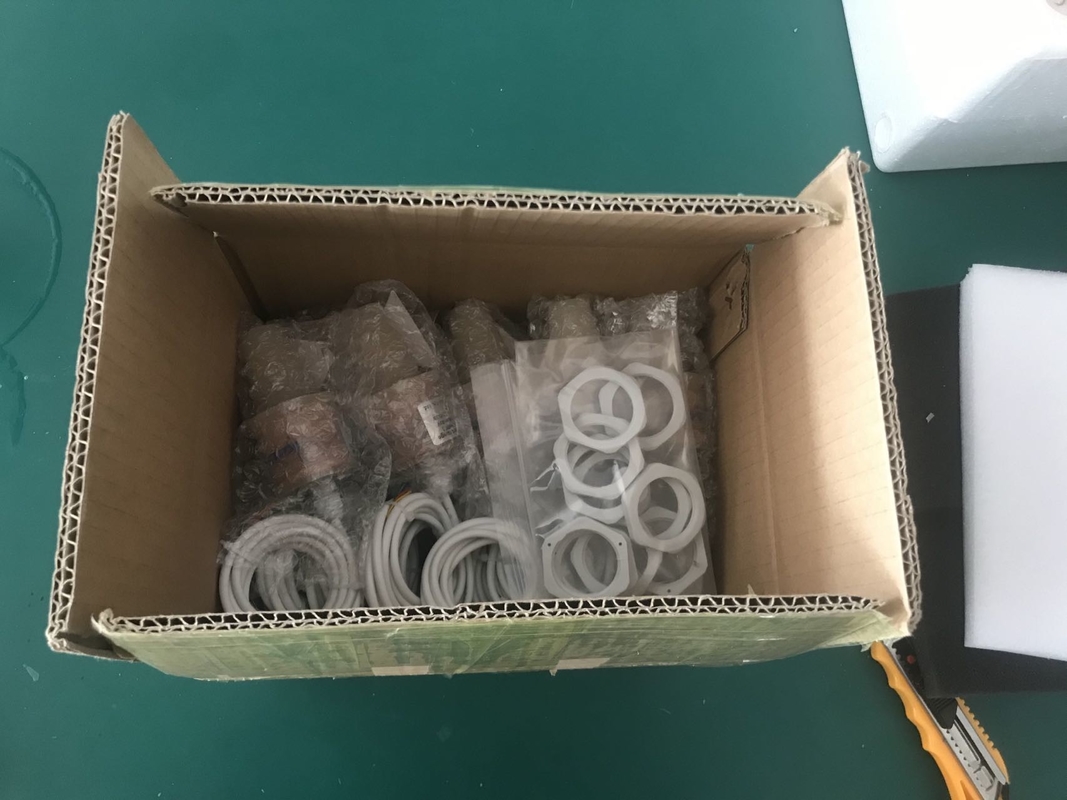

6. Verpackung und Versand

6V Ultraschallwasserstandsmesser mit RS485-Ausgang und 5m hochaugenaue Flüssigkeitsmessung 1

6V Ultraschallwasserstandsmesser mit RS485-Ausgang und 5m hochaugenaue Flüssigkeitsmessung 2
