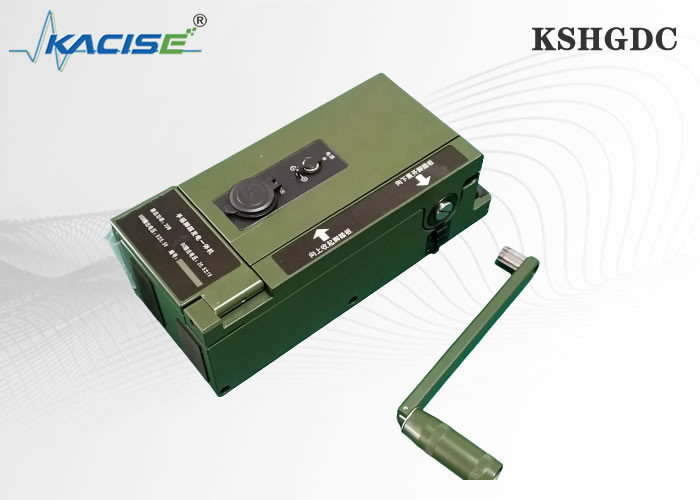

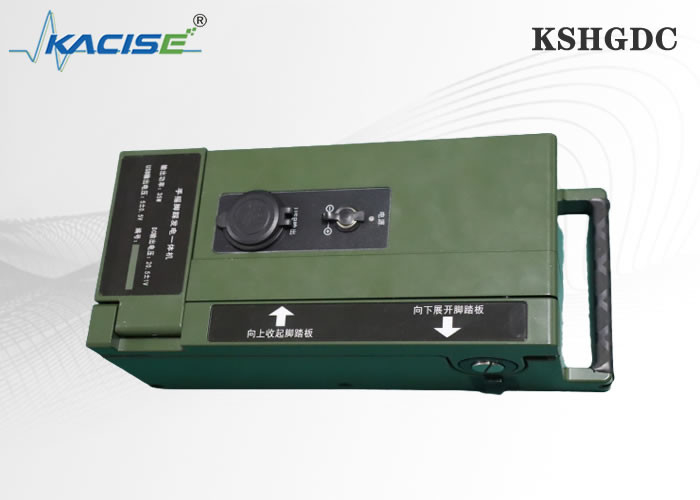

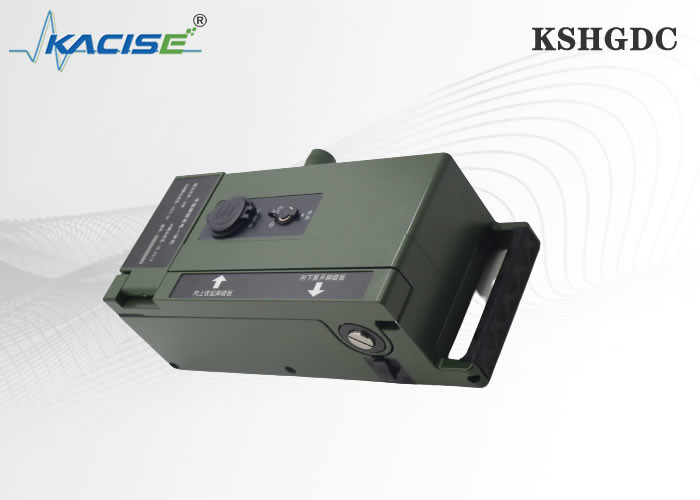

KSHGDC 65W tragbarer militärischer Handkurbelgenerator für Funkgeräte

KSHGDC Militärischer Handkurbelgenerator

1. Allgemeine Beschreibung
1.1 Anwendung
Dieser Handgenerator ist eine neue Gleichstromquelle für das Radio und die Ladung der Batterie mit 16,8 V und 5 V Spannung.Es kann die Stromversorgung kontinuierlich arbeiten in schwimmender Ladung die Speicherbatterie für militärische Notfälle.

Merkmale des Produkts:

• Die Ausrüstung kann jederzeit von Hand betrieben werden.
• Die Gesamtleistung beträgt mehr als 10 W, klein und stark
• Bereitstellung von 12V-Ausgang und USB 5V-Ausgang für verschiedene Geräte
• Vollaluminiumlegierte Hülle, stabiler und zuverlässiger
• Die ganze Maschine ist weniger als 600g, mehr tragbar

1.2 Hauptbeschreibungen
Hauptparameter

1.3 Das Lieferpaket besteht aus

2 Funktionsprinzipien

Der Handgenerator wird von Arbeitskräften betrieben und erzeugt durch das Anfahren die Antriebskraft, die den Permanentmagneten synchron zum Strom erzeugen lässt.mit einer Breite von mehr als 20 mm,, durch Kondensatoren gefiltert und anschließend durch einen Transistorenreihenregler reguliert, in eine gleichmäßige Gleichstrom-Ausgangsspannung umgewandelt.

2.1 Getriebegetriebe

Die Leistung dieses Handgenerators wird durch drei serielle Zahnräder übertragen, die Leistung aus den Griffen wird an die Rotorgetriebeschale des Generators übertragen und die macht den Rotor drehen.Die Gesamtübertragungsquote I=Il xI2=7.46x6.71 =50 Da die Drehzahl 11 Or/min beträgt, beträgt die Drehzahl des Generators etwa 3000 r/min.

2.2 Der Generator.

Die Struktur des Generators besteht aus drei-phasigen verteilten und gewinkelten Wickeln in Sternverbindung, die mit dem gesamten Statorkern kombiniert sind.Der Rotor ist aus Seltenerd-Permanentmagneten, ist Sternform und achtpolös.Bei der Drehung der Griffe erfolgt eine relative Bewegung des Magnetfeldes im Verhältnis zum Stator.und 3-phasige Wechselspannung wird in der Statorwicklung mit einer Frequenz von etwa 200 Hz induziert.

2.3 Teil der Schaltung

Der Schaltkreis besteht aus einem dreiphasigen Brücken-Rechner und einem Kondensatorfilter.Das digitale Display zeigt den Betriebszustand einschließlich Spannung und Strom an. Steuern Sie die Schwunggeschwindigkeit, um den grünen Anzeiger bei der Schwingung der Kurbel, die gelbe anzuführen, sollte beschleunigen und die rote anzuführen, um die Anzeigergeschwindigkeit zu senken.
