| Herkunftsort: | China |
| Markenname: | Kacise |
| Modellnummer: | KDI |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| PARAMETER: | Siehe folgende Tabelle | ||
|---|---|---|---|
| Markieren: | Digitalanzeigen-Prüfer 20mA,Digitalanzeigen-Prüfer KDI,30mm Digital Flüssigkeitsspiegel-Prüfer |
||

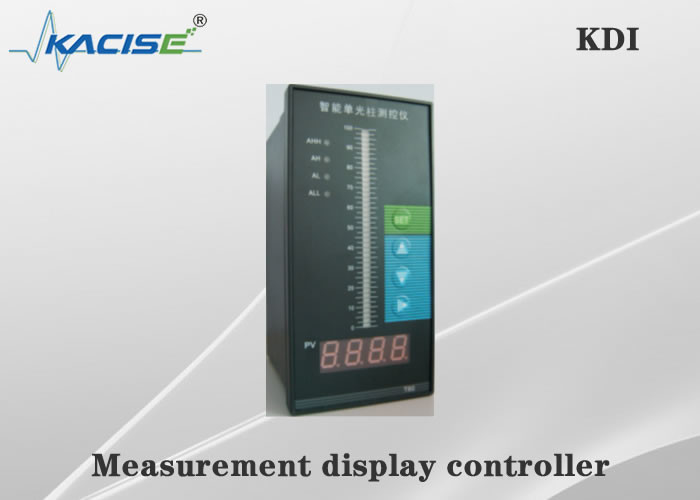

KDI-Reihen-Digitalanzeigen-Prüfer
Einleitung
Der KDI-Reihenanzeigenprüfer ist für Maß passend und Steuerung von verschiedenen Temperaturen, von Druck, von Füllständen, von Längen, von etc. Digital, die unter Verwendung eines Mikroprozessors verarbeiten, ermöglicht in hohem Grade genauem LIDAR-System von verschiedenen nichtlinearen Signalen.
Der KDI-Reihenlichtspalten-Anzeigenprüfer digitale Maßanzeige und analoge Maßanzeige integrieren. Es nimmt digitale LED-Anzeige an, um Realzeitmaßwerte genau anzuzeigen und zu steuern. Gleichzeitig nimmt es Linie Lichtspaltenanzeige der Hochpräzision 40 an, um Realzeitmesswerte offenbar und intuitiv anzuzeigen. Es ist bequem und intuitiv, mit anderen Maßparametern zu vergleichen.
Der KDI-Reihenanzeigenprüfer öffnet die Einstellungsschnittstelle der internen Parameter des Instrumentes (einschließlich Inputart, Berechnungsmodus, Ausgabeparameter, Kommunikationsparameter, etc.) zum Benutzer.
Der KDI-Reihenanzeigenprüfer kann zwischen dem Eingeben von mehrfachen Indexzahlen schalten. Mit moderner Pullover-freier Technologie gibt es keinen Bedarf, Pullover oder Schalter zu ändern, wenn man die Input-Indexzahl ändert. Der gesamte Instrumentänderungsprozeß braucht nicht, weg angetrieben zu werden. Stellen Sie einfach des die Indexziffer Meters und die in Verbindung stehenden Parameter ein, und die Input-Indexzahl kann online geändert werden.
KDI-Reihenanzeigenprüfer stützt Multimaschinenkommunikation, mit einer Vielzahl von Standardserienzweiwegkommunikationsfunktionen, kann eine Vielzahl von Kommunikationswahlen (wie RS-232C, RS-485, RS-422, etc.), Kommunikationsbaud 300 wählen | 9600bps die internen Parameter des Instrumentes werden frei eingestellt. Er kann verschiedene Geräte mit Serieninput und dem Ertrag verbunden sein (wie Computer, programmierbarem Prüfer, PLC, etc.) zum eines intelligenten Managementsystems zu bilden. Er wird mit einer Reihe Datenkollektoren und aller chinesischen industriellen Steuerkonfigurations-Software, die auf Plattform WINDOWS'9 X basiert ausgerüstet, die Netzführung von mehrfachen Instrumenten und von Host-Computern bequem verwirklichen kann.
Eigenschaften
· Neues Konzept des digitalen Selbst-Abstimmens des Computers
· Klare und klare Maßanzeige
· Stützmultimaschinennetzkommunikation, Übertragungsprotokoll kann frei eingestellt werden
· Einzigartige ganz offene verbraucherbestimmte Schnittstelle
· Stellen Sie macht--weg dauerhaftes Zurückhalten des Parameters und Parameterpasswortverschluß ein
· Völlig digitaler Ausgleich der kalten Lötstelle
· externe Strukturgröße der Multi-Größe
· Wechselstrom- und DC-Schaltnetzteilmodus
Parameter
Zusammenbringen mit indexierendem Standardtemperaturfühler:
| Eingangssignal |
Index-Bewegung Nein. |
Entschließung | Sensor | Strecke |
| B | 1 |
Platin30-Platin6 Rhodium
|
400~1800℃ | |
| S | 1 | Platin10-Platin | 0~1600℃ | |
| K | 1 | Nickelchromnickelsilikon | 0~1300℃ | |
| E | 1 |
Nickel ChromConstantan
|
0~1000℃ | |
| J | 1 |
Eisen-Constantan
|
0~1200℃ | |
| T | 0,1 |
Kupfer-Constantan
|
-199.9~3200℃ | |
| Wre | 1 |
Wolfram3-Wolfram25
|
0~2300℃ | |
| Pt100 | 1 | Thermischer Widerstand R0des Platins = 100Ω | -199~650℃ | |
| Pt100 | 0,1 | Thermischer Widerstand R0des Platins=100Ω | -199.9~320.0℃ | |
| Cu50 | 0,1 | Kupferner thermischer Widerstand R0=50Ω | -50.0~150.0℃ |
Mit Standardsignalübermittler:
| Eingangssignal |
Standardsignal Strecke |
Eingangswiderstand | Zusammenpassender Übermittler | Messbereich |
|
verschiedenes Millivolt-Signal 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤250Ω ≤250Ω ≥250KΩ ≥250KΩ |
Hallenübermittler kompatibel mit DDZ-II Art Instrument kompatibel mit DDZ-III Art Instrument kompatibel mit DDZ-II Art Instrument kompatibel mit DDZ-III Art Instrument kompatibel mit Ferndruckwiderständen |
stellen Sie entsprechend Nutzerbedarfen ein.
Strecke: -1999~9999 |
Technische hauptsächlichparameter
| Eingangssignal | Entsprechung |
Widerstand: thermischer Standardwiderstand (Ferndruckfestigkeit wie Pt100, Cu50)
Galvanische Paare: Standardthermoelemente (B, S, K, E, J, T, WRe, etc.)
Gegenwärtig: 0~10mA, 4~20mA, 0~20mA, etc. (Eingangsimpedanz ≤250Ω) |
| Messbereich | -1999~9999 | |
| Genauigkeit | 0,2% Rumpfstation ±1 oder 0,5% Rumpfstation ±1 | |
| Entschließung | 1, 0,1, 0,01 oder 0,001 | |
| Temperatur-Ausgleich | 0~50 | |
| Anzeigen-Methode |
-19999~9999 Messwertanzeige -19999~9999 Sollwertanzeige 0~100% Messwertlicht-Spaltenanzeige Funktionierende Statusanzeige LED |
|
| Helle Spalten-Genauigkeit | Die helle Spaltenanzeigengenauigkeit ist 1% | |
| Steuermethode | Position AN/AUS mit Rückprall | |
| Ausgangssignal |
Entsprechung Ertrag
|
DC 0-5V (Tragfähigkeit ≤250Ω) DC 1~5V (Tragfähigkeit ≤250Ω) DC 0~10mA (Tragfähigkeit ≤750Ω) DC 4~20mA (Tragfähigkeit ≤500Ω) |
|
Schalter Ertrag
|
Relaissteuerausgangsrelais AN/AUS mit Rückprall Kontaktkapazität: AC220V/3A; DC24V/6A (widerstrebende Last)
Kontrollierbarer Silikon Ertragstörungsbesuch (kontrollierbarer Nullüberfahrtimpuls), kann kontrollierbares Silikon auslösen: 400V/100A
Halbleiterrelaisertrag - Ertrag SSR (HalbleiterrelaisSteuersignal), 6 | 24/30mA (Spannung kann nicht justiert werden) |
|
|
Kommunikation Ertrag
|
Schnittstellenmodus - Standardserienzweiwegkommunikationsschnittstelle: RS-485, RS-232C, RS-422, etc. | |
| Zufuhrertrag | DC24V, Tragfähigkeit ≤30mA | |
| Steuermethode |
Optionale Steuerung der Grenze 1~4, LED-Anzeichen. Der Steuermodus ist das Relais, das mit Rückprall AN/AUS ist (Benutzer kann ihn frei einstellen)
|
|
| Regelgenauigkeit | ±1 | |
| Warnungsmodus | Sie können die 1~4 Grenzwarnung, LED-Anzeichen vorwählen. Der Steuermodus ist das Relais, das mit Rückprall AN/AUS ist (Benutzer kann ihn frei einstellen) | |
| Warnungsgenauigkeit | ±1 | |
| Temperaturausgleich | automatischer Ausgleich der digitalen Temperatur 0~5 0°C | |
| Parametereinstellung |
• Plattennotenart digitale Einstellung des Druckschalters • Parametereinstellwert ist, dauerhaft zu halten wann Ausschalten • Parametereinstellwert Passwort-Verschluss |
|
| Schutzmethode |
• Eingegebene Schleifentrennungswarnung (wenn Thermoelement oder Widerstandinput), Relaisausgabe, LED-Anzeichen • Eingegebenes über/unter Streckenwarnung • Energie unter Spannungsautomatischem zurücksetzen •Der Arbeit automatisches Zurücksetzen unnormal (Wachhund) |
|
| On-line-Kommunikation | Das Übertragungsprotokoll ist ein Zweidrahtsystem, ein Dreidrahtsystem, oder ein 4es-adrig System (z.B. RS485, RS232C, RS422, etc.) kann vom Benutzer auch besonders verlangt werden. Das Baud von 300 bis 9 6 0 0 b p s kann durch die internen Parameter des Instrumentes frei eingestellt werden. Die Schnittstelle und das Hauptgerät werden durch Fotoelektrizität getrennt, und der Kommunikationsabstand kann 1,2 Kilometer erreichen. Das System nimmt den Herr-Sklavekommunikationsmodus an. Der ganze Regelkreis benötigt nur ein (drei, vier) Kabel des Kernes zwei, das Kommunikation mit dem Host-Computer verwirklichen kann. Der obere Computer kann die Gerätenummer nennen eingestellt vom Benutzer und nennt die Szene jedes Instrumentes jederzeit. Daten und können verwendet werden, um interne Parameter des Instrumentes einzustellen. Ausgerüstet mit Datenkollektor und industrieller Steuer-Software, kann es on-line-Kommunikation zwischen mehrfachen Instrumenten und einen oder mehreren Mikrocomputern verwirklichen. | |
| Gebrauchsumwelt |
• Umgebende Temperatur 0~5 0°C • Relative Luftfeuchtigkeit ≤ 85 R H • Vermeiden Sie starke Schadgase |
|
| Stromversorgung |
Normaltyp: • WECHSELSTROM, 220 V + 10 - 1 5% (50 Hz-± 2Hz lineare Energiequelle) Spezielle Art: • Wechselstrom 90 | 260 v - Schalterenergie • D C 24 V ±2 V - Schalter-wegstromversorgung |
|
| Leistungsaufnahme |
• ≤5 W (lineare Stromversorgung Wechselstroms 220 V) • ≤4 W (Schalterstromversorgung Wechselstroms 90 V~265 V) • ≤4 W (Stromversorgung D C 4 V) |
|
| Gewicht | 420g (lineare Stromversorgung AC220V) | |
Maße
Skalaöffnungsgröße (in Millimeter)
- Reihe C80.T880 (horizontale Art)
- Reihe C40 (horizontale Art)
- Reihe C70 (horizontale Art)
- Reihe C10 (horizontale Art)
- Reihe S80.ST80 (Vertikale)
- Reihe S40 (Vertikale)
- Reihe C90
Einrichtungs-Informationen
| Modell | Code | Beschreibung | |||||||||
| KIND | |||||||||||
| Auftritteigenschaft |
C S |
Horizontales Anzeigeninstrument (Anmerkung 1) Vertikales Anzeigeninstrument (Anmerkung 1) |
|||||||||
| Maße |
1 4 7 8 9 |
48 X48mm 96 x 48mm (horizontale) 48 X96mm (Vertikale) 72 x 72mm 160 x 80mm (horizontale) 80 X160mm ((Vertikale) 96 x 96mm |
|||||||||
| Steuerung |
01 03 04 |
Maßanzeige Doppelte Grenzsteuerung Vier Grenzsteuerung oder vier Grenzwarnungsertrag (Anmerkung 2) |
|||||||||
| Übertragungsverfahren | Sehen Sie „Übertragungsverfahren“ | ||||||||||
| Ertrag | Sehen Sie „Instrument-Ertrag-Methode“ | ||||||||||
| Input | Sehen Sie „eingegebene Art Auswahl-Code“ | ||||||||||
| Erste Warnungsmethode |
N H L |
Keine Warnung (kann ausgelassen werden) Obere Grenzsteuerung/Warnung (vier Grenzsteuerung/Anmerkung der Warnung 2H 2) Steuerung der untereren Grenze/Warnung (vier Grenzsteuerung/Anmerkung der Warnung 2L 2) |
|||||||||
| Zweite Warnungsmethode |
N H L |
Keine Warnung (kann ausgelassen werden) Obere Grenzsteuerung/Warnung (vier Grenzsteuerung/Anmerkung der Warnung 2H 2) Steuerung der untereren Grenze/Warnung (vier Grenzsteuerung/Anmerkung der Warnung 2L 2) |
|||||||||
| Zufuhrertrag | P | DC24V-Zufuhrertrag | |||||||||
| Stromversorgung |
W T |
DC24V-Stromversorgung AC90 | Stromversorgung 265V (Schaltnetzteil) AC220V-Stromversorgung (lineare Stromversorgung kann ausgelassen werden) |
|||||||||
