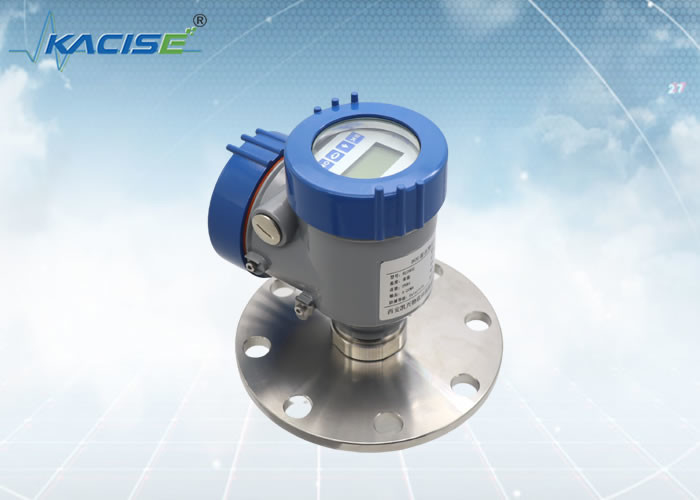

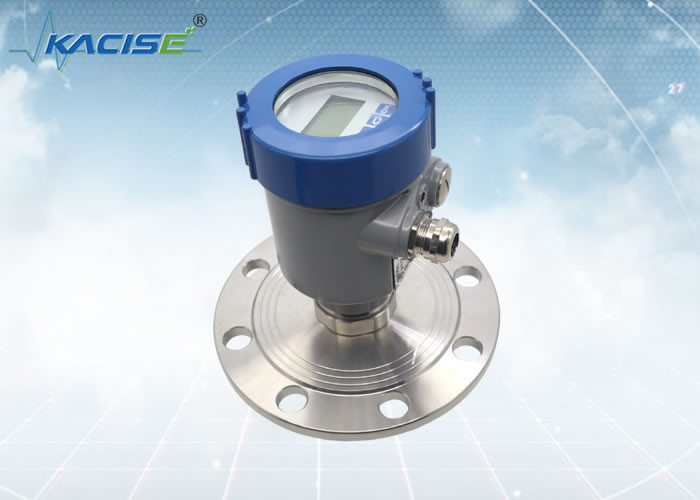

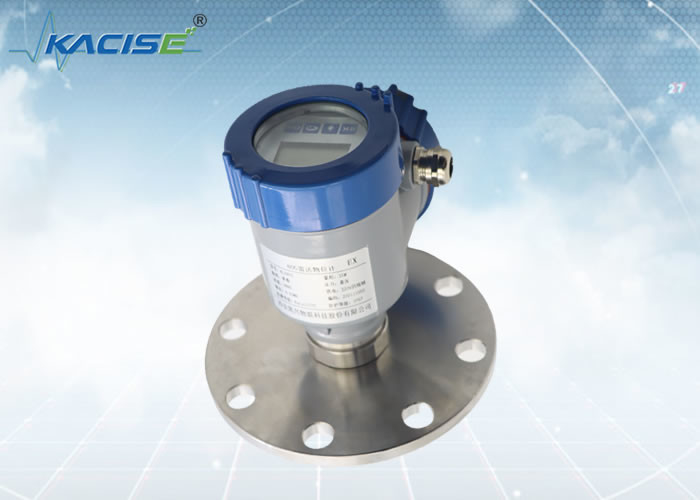

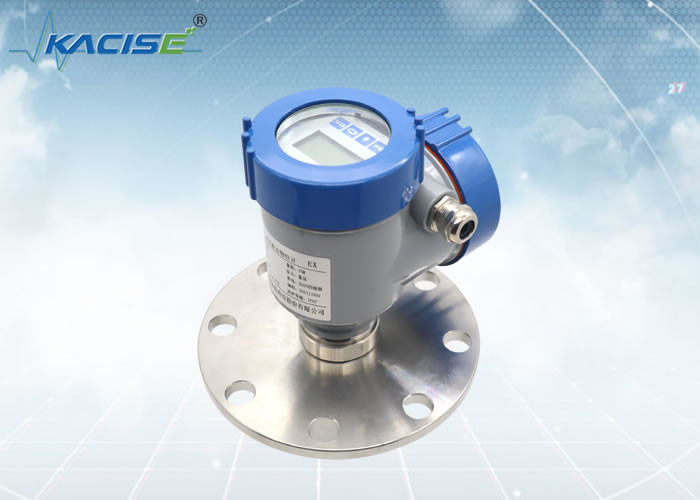

Radar-Niveauschalter KLD802 80G FM
Einleitung
Der Nutzen des Wählens des HIRSCH-Protokolls umfasst hauptsächlich; digitale Fähigkeit, analoge Fähigkeit, Verfügbarkeit u. Interoperabilität. Dieses Protokoll kann mit verschiedenen Geräten und Sensoren auch verwendet werden. Protokoll-ansässige Geräte des HIRSCHS werden weitgehend in den Industrien angenommen.
Kommunikation und Beauftragung
Das Instrument kann durch LCD auf Standort ausgeprüft werden, und die optionale obere Computer-Software kann auf dem PC auch ausgeprüft werden. Die Kommunikation zwischen dem Instrument und dem PC wird durch die folgenden Weisen durchgeführt:
1. USB zum Kabel der seriellen Schnittstelle RS485 (4es-adrig System);
2. USB zum Kabel serieller Schnittstelle TTLs (Zweidrahtsystem);
3. USB zum Hirsch-Modem (Zweidrahtsystem) für Kommunikation.
4. Durch die Bluetooth-Entstörung von Handys, ist die Entstörung vor Ort sicherer und bequemer.
5. 4G Netz, Fernentstörung durch Fernmodul.
Eigenschaft
· Maßgenauigkeit
Die Maßgenauigkeit des waagerecht ausgerichteten Meters terahertz frequenzmodulierten des ununterbrochenen Wellenradars ist ±1mm. Zuverlässiges und Hochpräzisionsmaß. Es verringert wirklich die Arbeitsbelastung von Feldbetreibern.
·Empfindlichkeit
Es hat justierbare Empfindlichkeit drei. Wenn hohe Empfindlichkeit vorgewählt wird, ist die RadarAntwortzeit weniger als 1S.
|
KLD802
|
Medium: nicht ätzende Flüssigkeit, etwas ätzende Flüssigkeit
Messbereich: 0.1m~10/20/30/60/100m
Prozessverbindung: Flansch ≥ DN80
Prozesstemperatur: -40~110℃
Prozessdruck: -0.1~1.6MPa
Antennengröße: 32mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1mm (Strecke unter 35m)
±5mm (Strecke zwischen 35m und 100m)
Schutzklasse: IP67
Mittelfrequenz: 80GHz
Einkopplungswinkel: 3°
Stromversorgung: Zweidraht-/DC24V
4es-adrig /DC12 ~24V
4es-adrig /AC220V
Gehäuse: Aluminium-/sainless Stahl
Signalausgabe: Zweidraht-/4...20mA/HART-Protokoll
4-adrig/4… 20mA/RS485 Modbus
|
Installation
Installation 1.Flange
Wenn er Flanschinstallation verwendet, sollte der Mindestabstand zwischen dem Instrument und der Behälterwand 200mm sein.
①Bezugsebene
②Schiffmitte oder Achse von Symmetrie
Installation 2.Hoisting
Installations-Anforderungen
Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.
Unter extrem komplexen Arbeitsbedingungen kann das Instrument normalerweise arbeiten, wenn es kein Hindernis im Bereich mit einem Radius 20cm gibt, die im Installationspunkt zentriert werden.
InstallationsSchaltschema:
Die maximale maximale Installationsspulenhöhe H hängt vom Installationsspulendurchmesser D und von der Größe des Produkteinführungswinkels ab.
Zu lange Installationsverbindung beeinflußt die Radarleistung.
Maße
Umkleidendes Maß
Einheit in Millimeter:
Produktion:
Optronik-Technologie Co., Ltd. Xi'ans Kacise hält sich einen fü Lösungsanbieter und -hersteller. Wir bieten maximale Flexibilität und ein Kosten-optimiertes Angebot für unsere Soem-Kunden an.
Was wir zur Verfügung stellen könnten:
Die Strecke umfasst kundengebundene Oberteilversion/Farbe, Fadenart (G-Thread/NPT Faden), kundengebundene Software, Drucke, Handbuch und Katalog. Wenn Sie interessiert sind, an, an Ihrer Seite zu installieren, ist Radar-Modul sicher verfügbar.
