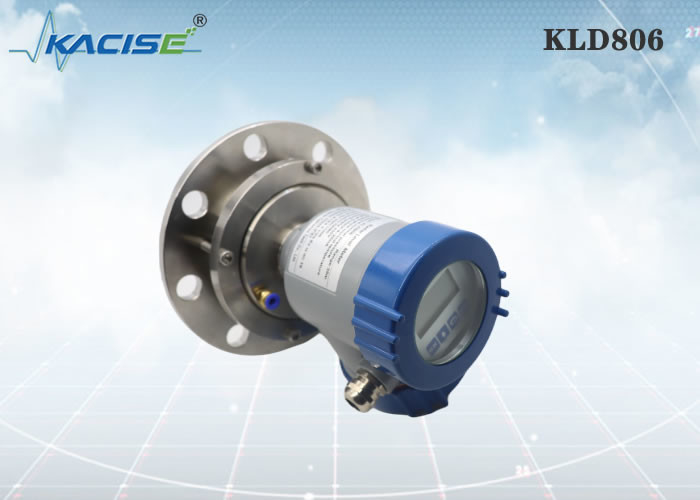

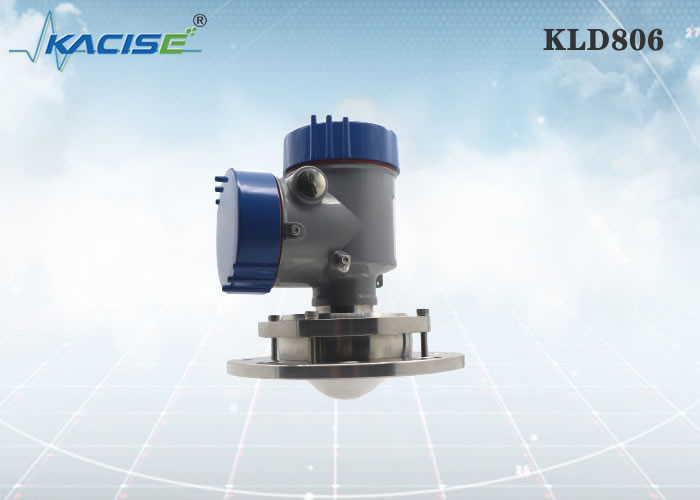

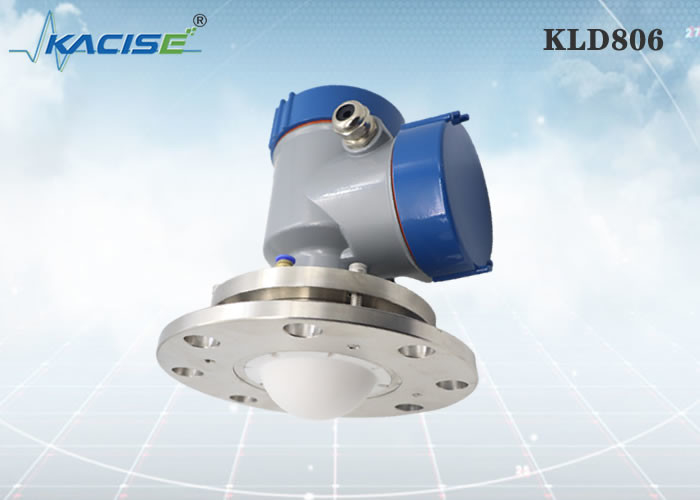

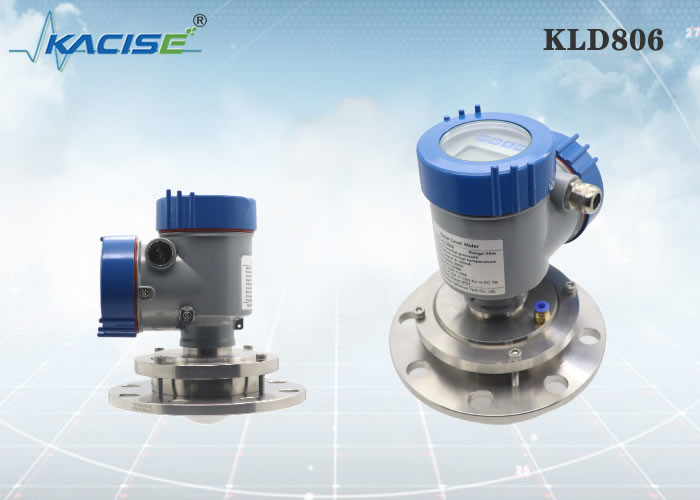

Name: Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Zu Hause > produits > Flüssigkeitsmessgerät >

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel

Flansch-Installations-Radar-Niveauschalter

Bean Radar Level Sensor

flüssiger Radarsender 80GHz

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

Modellnummer:

KLD806

Dokument:

KLD800 Series Radar Level S...v1.pdf

Kontakt mit uns

Bitte um ein Angebot

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel

Einzelheiten zum Produkt

Mittelfristig:

fest, Vorratsbehälter, Prozessbehälter, starke Staubanwendung

Messbereich:

0.3m~10/20/30/60/100m

Prozessverbindung:

Flansch ≥ DN100

Prozesstemperatur:

-40~110℃

Prozessdruck:

-0.1~0.3MPa

Antennengröße:

76mm Linsenantenne (Reinigung optional)

Antennenmaterial:

PTFE

Genauigkeit:

±5mm

Schutzklasse:

IP67

Mittelfrequenz:

80 GHz

Startwinkel:

3°

Stromversorgung:

DC24V/DC12~24V /AC220V

Gehäuse:

Aluminium-/Plastik-/Edelstahl

Ausgang des Signals:

4… 20mA/HART protocol/RS485 Modbus

Hervorheben:

Flansch-Installations-Radar-Niveauschalter

Bean Radar Level Sensor

flüssiger Radarsender 80GHz

Zahlungs- und Versandbedingungen

Min Bestellmenge

Verpackung Informationen

Karton

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

100+

Verwandte Produkte

Video

KDI-Serien-Display-Controller mit Unterstützung der Kommunikation zwischen mehreren Maschinen

Beste Preis erhalten

Video

KDI-Serien-Display-Controller mit offenem Interface für die Einstellung interner Parameter, hoher Genauigkeit und Auflösung von 0,1

Beste Preis erhalten

Video

Genaue KDI-Mess-Display-Steuerung mit mehrfacher Input-Index-Schaltung und Temperaturkompensation

Beste Preis erhalten

Video

KDI-Serie Lichtkolonnen-Display-Controller mit digitaler und analoger Messung

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

KLD806 Bean Radar Level Sensor mit Flanschinstallation und kleinem Strahlwinkel

Einleitung

Winkel des Strahls

Der Strahlwinkel ist der Strahlwinkel, bei dem die Energiedichte der Radarwelle die Hälfte ihres maximalen Wertes (3 dB Breite) erreicht.Mikrowellen senden Signale außerhalb des Strahlbereichs aus und können durch störende Gegenstände reflektiert werden.

Je größer die Antennengröße und je kleiner der Strahlwinkel α, desto weniger Störungsechos werden erzeugt.

Für genauere Messungen sollten keine internen Geräte installiert werden (z. B. Grenzschalter, Temperatursensoren, Basen, Vakuumringe, Heizspulen, Baffler usw.).) im Bereich des Signalstrahls.

Merkmal

Hochfrequenz 80 GHz, mehr Fokus
Eine Art PTFE-Antenne, ohne Kabel, Stange oder Drop-Struktur.
geeignet für lange/hohe/enge Anwendungen
Nicht durch Temperaturänderungen, Staub oder Dämpfe beeinflusst
Die dielektrische Konstante > 2 wird empfohlen
Unterstützung von OEM-Dienstleistungen für kleine Chargen- Ich weiß.

KLD806

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel 0

Medium: Feststoff, Lagerbehälter, Prozessbehälter,

Anwendung von starkem Staub

Messbereich: 0,3 m bis 10/20/30/60/100 m

Prozessanschluss: Flansche ≥ DN100

Prozesstemperatur: -40°C bis 110°C

Prozessdruck: -0,1 ∼0,3 MPa

Antennengröße: 76 mm Linsenantenne (Auslösung optional)

Antennenmaterial: PTFE

Genauigkeit: ±5 mm

Schutzklasse: IP67

Zentralfrequenz: 80 GHz

Startwinkel: 3°

Stromversorgung: zwei Leitungen /DC24V

mit vier Drähten /DC12~24V

Vierdraht /AC220V

Gehäuse: Aluminium/Kunststoff/Edelstahl

Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll

4...20mA/ RS485 Modbus mit vier Leitern

Abmessungen

Einrichtung

1.Flankeninstallation

Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.

① Datenebene

② Mittelpunkt des Behälters oder Symmetrieachse

2.Höhenanlagen

Anforderungen an die Installation

Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel 7

Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel 10

Anlageverbindungsdiagramm:

Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.

Eine zu lange Verbindung beeinträchtigt die Radarleistung.

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel 11

Abmessungen

Abmessung der Gehäuse
Einheit in mm:

Flansch-Installation KLD806 Bean Radar Level Sensor With und kleiner Öffnungswinkel 12

Produktion:

Xi'an Kacise Optronics Tech Co., Ltd. betrachtet sich als Lösungsanbieter und Hersteller. Wir bieten maximale Flexibilität und ein kostengünstiges Angebot für unsere OEM-Kunden.
Was wir bieten könnten:
Das Sortiment umfasst kundenspezifische Shell-Version/Farbe, Thread-Typ ((G-Thread/NPT-Thread), kundenspezifische Software, Drucke, Handbuch und Katalog.Das Radarmodul ist sicher verfügbar..
