80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung

Flanschbefestigungs-Radar-waagerecht ausgerichteter Übermittler

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler

Drahtloses Flüssigkeitsspiegel-Meter DN100

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KLD806

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Medium:
fest, Vorratsbehälter, Prozessbehälter, starke Staubanwendung
Messbereich:
0.3m~10/20/30/60/100m
Prozessverbindung:
Flansch ≥ DN100
Prozesstemperatur:
-40~110℃
Prozessdruck:
-0.1~0.3MPa
Antennengröße:
76mm Linsenantenne (Reinigung optional)
Antennenmaterial:
PTFE
Genauigkeit:
±5mm
Schutzklasse:
IP67
Mittelfrequenz:
80GHz
Einkopplungswinkel:
Stromversorgung:
DC24V/DC12~24V /AC220V
Gehäuse:
Aluminium-/Plastik-/Edelstahl
Signalausgabe:
4… 20mA/HART protocol/RS485 Modbus
Hervorheben:

Flanschbefestigungs-Radar-waagerecht ausgerichteter Übermittler

,

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler

,

Drahtloses Flüssigkeitsspiegel-Meter DN100

Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Karton
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
100+
Beschreibung des Produkts

Radar-Niveauschalter KLD806 80G FM

Einleitung

Kommunikationsschnittstelle: RS485 Kommunikationsschnittstelle und Modbus-RTUprotokoll werden gestützt.
Körperliche Schnittstelle: Standard-industrielle Schnittstelle M20 wird nahtlos mit Instrumentausrüstung angeschlossen.
Material: hochfestes Oberteil des Edelstahls 304, staubdicht und explosionssicher
Ferngetriebe: die eingebaute Fern-drahtlose Übertragung wird nahtlos mit der Feilian-Wolkenplattform angeschlossen.
Programmiereinrichtungen: Unterstützungs-PC und mobiler Anschluss, zum von Daten direkt anzusehen.
Schutzgrad: Gefahrenschutzgrad IP67.
Betriebsbedingungen: umgebende Temperatur: - 20 ℃ - 70 ℃ relative Temperatur: 5-85%.
Lagertemperatur: - 40 ℃ - ℃ 85.
Eingangsspannung: breite Spannungsstromversorgung der Unterstützungs 12~24V. [Leistungsbedarf der Energie supply>10W d.h. Ausgangsstrom von Stromversorgung ≥ 1A]
Leistungsaufnahmen-Strom: gemessen unter Stromversorgung 24V:
Kommunikationsgetriebe: Durchschnitt 30mA~60mA
On-line-Bereitschaft: 15mA~20mA im Durchschnitt
Laufen Sie off-line leer: 10mA~20mA im Durchschnitt

Eigenschaft

  • Hochfrequenz-80GHz, mehr Fokus
  • Eine Art PTFE-Antenne, kein Kabel, Stange oder Sohlrampe.
  • Passend für die langen/hohen/schmalen Anwendungen
  • Beeinflußt nicht durch Temperaturwechsel, Staub oder Dämpfe
  • Stützkleiner Reihe Soem-Service


KLD806

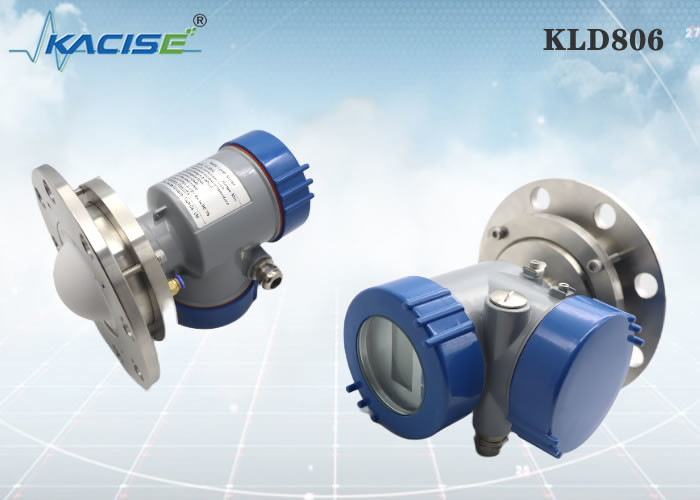

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 0





Medium: fest, Vorratsbehälter, Prozessbehälter,

starke Staubanwendung

Messbereich: 0.3m~10/20/30/60/100m

Prozessverbindung: Flansch ≥ DN100

Prozesstemperatur: -40~110℃

Prozessdruck: -0.1~0.3MPa

Antennengröße: 76mm Linsenantenne (Reinigung optional)

Antennenmaterial: PTFE

Genauigkeit: ±5mm

Schutzklasse: IP67

Mittelfrequenz: 80GHz

Einkopplungswinkel: 3°

Stromversorgung: Zweidraht-/DC24V

4es-adrig /DC12 ~24V

4es-adrig /AC220V

Gehäuse: Aluminium-/Plastik-/Edelstahl

Signalausgabe: Zweidraht-/4...20mA/HART-Protokoll

4e-adrig 4… 20mA/RS485 Modbus



Maße

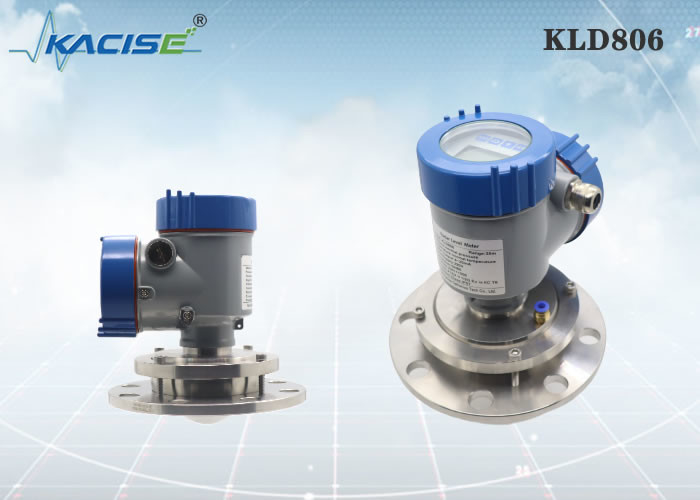

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 1

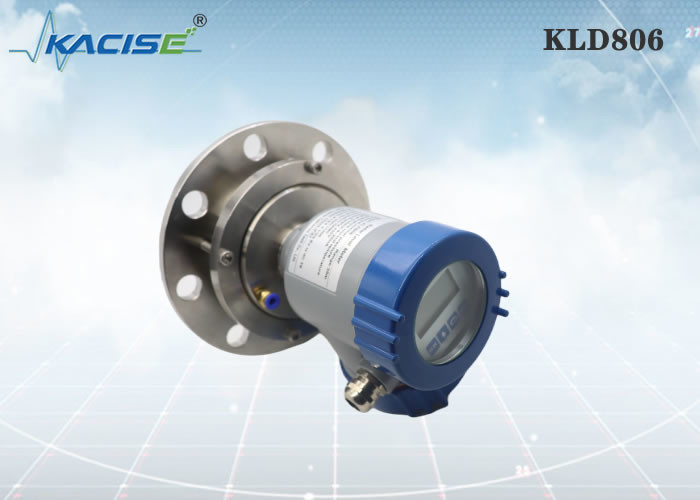

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 2



Installation

Installation 1.Flange
Wenn er Flanschinstallation verwendet, sollte der Mindestabstand zwischen dem Instrument und der Behälterwand 200mm sein.
Bezugsebene
Schiffmitte oder Achse von Symmetrie
  80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 380 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 4

Installation 2.Hoisting
    80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 580 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 6


Installations-Anforderungen



Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 780 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 8
           80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 9



Unter extrem komplexen Arbeitsbedingungen kann das Instrument normalerweise arbeiten, wenn es kein Hindernis im Bereich mit einem Radius 20cm gibt, die im Installationspunkt zentriert werden.



80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 10

InstallationsSchaltschema:

Die maximale maximale Installationsspulenhöhe H hängt vom Installationsspulendurchmesser D und von der Größe des Produkteinführungswinkels ab.

Zu lange Installationsverbindung beeinflußt die Radarleistung.

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 11





Maße

Umkleidendes Maß
Einheit in Millimeter:

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 12



Produktion:

80 Gigahertz-Radar-waagerecht ausgerichteter Übermittler-drahtloses Ferngetriebe mit Flanschbefestigung 13



Optronik-Technologie Co., Ltd. Xi'ans Kacise hält sich einen fü Lösungsanbieter und -hersteller. Wir bieten maximale Flexibilität und ein Kosten-optimiertes Angebot für unsere Soem-Kunden an.
Was wir zur Verfügung stellen könnten:
Die Strecke umfasst kundengebundene Oberteilversion/Farbe, Fadenart (G-Thread/NPT Faden), kundengebundene Software, Drucke, Handbuch und Katalog. Wenn Sie interessiert sind, an, an Ihrer Seite zu installieren, ist Radar-Modul sicher verfügbar.
