Eigensichere angeflanschte angebrachte waagerecht ausgerichteter Übermittler-höhere Entschließung des Radar-KLD804

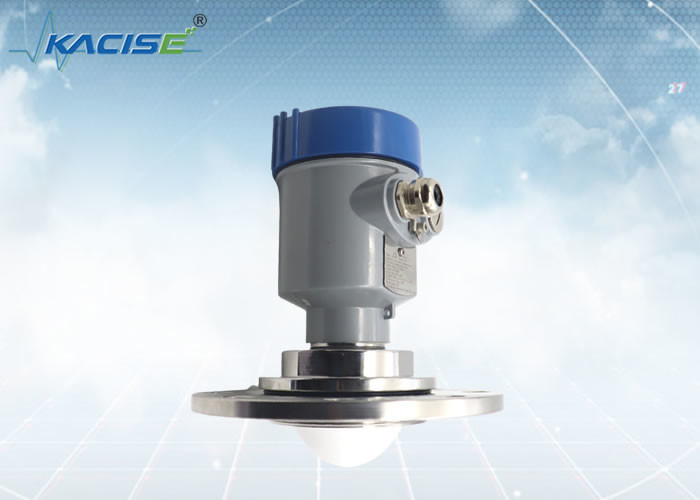

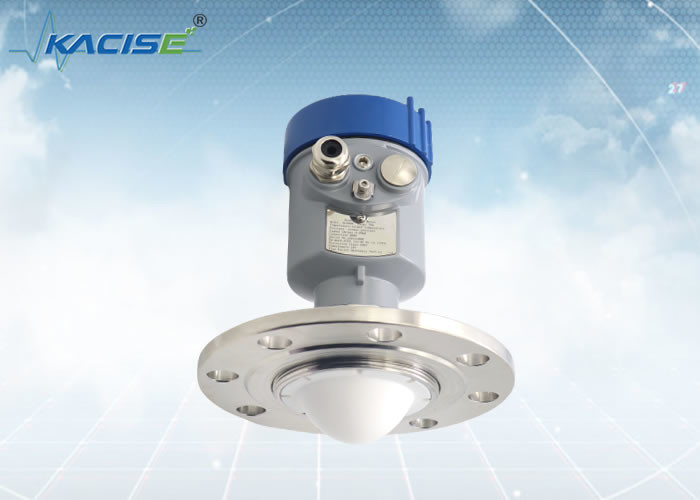

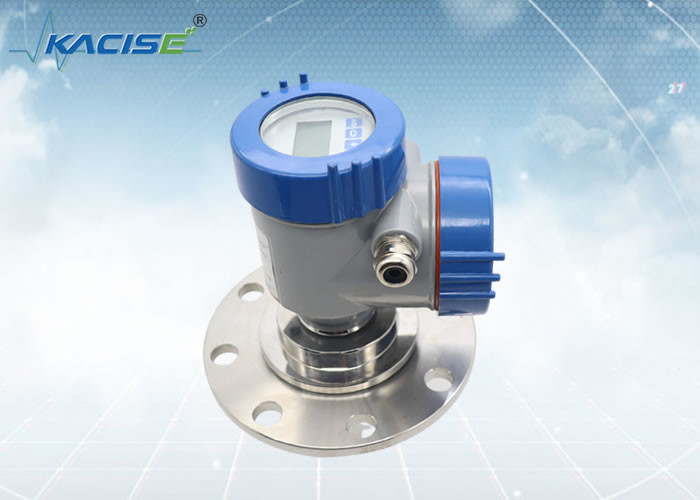

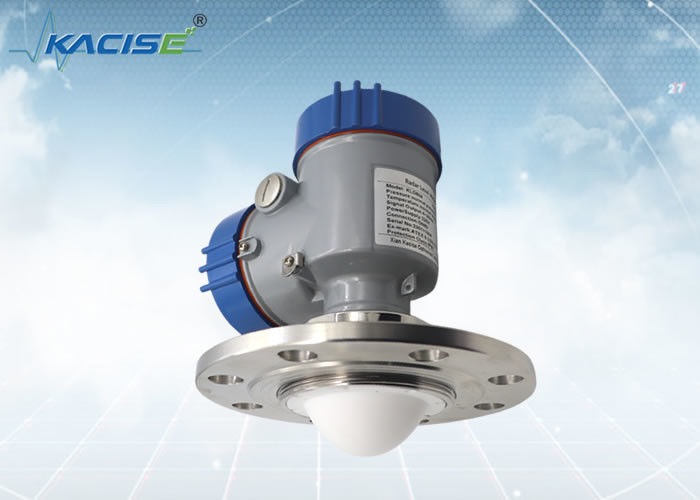

Radar-Niveauschalter KLD804 80G FM

Einleitung

Der Frequenzmodulations-Welle FMCW KLD804 76-81GHz Radarprodukt (nannte auch Millimeterwellenradar), verwendet es einen Millimeterfrequenzband mit Hochfrequenz, kann es kleinere Ziele ermitteln und die genauere Positionierung als Mikrowellenradar mit höherer Entschließung und stärkerer Vertraulichkeit erzielen. Deshalb hat es wichtige Anwendungen in der Langstreckenzielentdeckung, starker Rauch und Staubumwelt, Langstreckendarstellung, Multispektraldarstellung, etc.

Eigenschaft

(1) basiert auf selbst-entwickeltem Millimeterwellenhochfrequenzchip, um eine kompaktere Hochfrequenzarchitektur zu erzielen;
(2) höheres störsignalisierendes Verhältnis, fast unberührt durch waagerecht ausgerichtete Schwankungen;
(3) ist die Maßgenauigkeit Millimeter-stufige Genauigkeit (1mm), die für Metrologie-stufiges Maß verwendet werden kann;
(4) ist das Maßtotgebiet (3cm) klein, und der Effekt des Messens des Füllstandes der kleinen Sammelbehälter ist besser;
(5) kann der Öffnungswinkel 3° erreichen, und die Energie ist fokussiert und effektiv vermeidet falsche Echostörung;
(6) kann Hochfrequenzsignal, das Niveau des Mediums mit niedriger Dielektrizitätskonstante (ε≥1.5) effektiv messen;
(7) starkes Entstörungs-, fast unberührt durch Staub-, Dampf-, Temperatur- und Druckänderungen;
(8) nimmt die Antenne PTFE-Linse an, die effektives rostfestes und anti-hängendes Material ist;
(9) Stützfernentstörung und Fernverbesserung, Wartezeit verringern und Arbeits-Leistungsfähigkeit verbessern;
(10) stützt es Handy ausprüfendes Bluetooth, der für Wartungsarbeiten Personals des vor Ort bequem ist.

Umkleidendes Maß

Einheit in Millimeter:

Installations-Methode

Flansch-Installation

Wenn er Flanschinstallation verwendet, sollte der Mindestabstand zwischen dem Instrument und der Behälterwand 200mm sein.

• Bezugsebene
• Schiffmitte oder Achse von Symmetrie

Hochziehen der Installation

Anmerkung: Vermeiden Sie bitte Erschütterung, starke elektromagnetische Störung und Lasten während der Installation.

Versetzungsmethode:
1. on-line-Kalibrierung: Prozessausrüstung vor Ort muss Produktion stoppen;
2. Bezugspunktkalibrierung: komplette Einstellung;
3. obere Computerkalibrierung: 250Ω Widerstand, Hirschkonverter, USB-Schnittstelle werden angefordert.

Definition der Fern4G kommunikationsschnittstelle

• Kommunikationsschnittstelle: RS485 Kommunikationsschnittstelle und Modbus-RTUprotokoll werden gestützt.
• Körperliche Schnittstelle: Standard-industrielle Schnittstelle M20 wird nahtlos mit Instrumentausrüstung angeschlossen.
• Material: hochfestes Oberteil des Edelstahls 304, staubdicht und explosionssicher
• Ferngetriebe: die eingebaute Fern-drahtlose Übertragung wird nahtlos mit der Feilian-Wolkenplattform angeschlossen.
• Programmiereinrichtungen: Unterstützungs-PC und mobiler Anschluss, zum von Daten direkt anzusehen.
• Schutzgrad: Gefahrenschutzgrad IP67.
• Betriebsbedingungen: umgebende Temperatur: - 20 ℃ - 70 ℃ relative Temperatur: 5-85%.
• Lagertemperatur: - 40 ℃ - ℃ 85.
• Eingangsspannung: breite Spannungsstromversorgung der Unterstützungs 12~24V. [Leistungsbedarf der Energie supply>10W d.h. Ausgangsstrom von Stromversorgung ≥ 1A]
• Leistungsaufnahmen-Strom: gemessen unter Stromversorgung 24V:
• Kommunikationsgetriebe: Durchschnitt 30mA~60mA
• On-line-Bereitschaft: 15mA~20mA im Durchschnitt
• Laufen Sie off-line leer: 10mA~20mA im Durchschnitt

Optronik-Technologie Co., Ltd. Xi'ans Kacise hält sich einen fü Lösungsanbieter und -hersteller. Wir bieten maximale Flexibilität und ein Kosten-optimiertes Angebot für unsere Soem-Kunden an.

Was wir zur Verfügung stellen könnten:
Die Strecke umfasst kundengebundene Oberteilversion/Farbe, Fadenart (G-Thread/NPT Faden), kundengebundene Software, Drucke, Handbuch und Katalog. Wenn Sie interessiert sind, an, an Ihrer Seite zu installieren, ist Radar-Modul sicher verfügbar.
