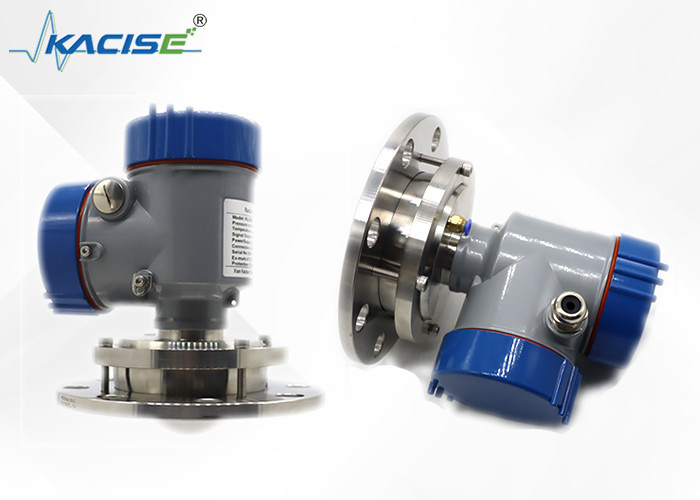

KLD800-Serie 80G Radar Level Gauge kleine Antennengröße kleiner Blinderpunkt
Einleitung
Das Radarnobelmessgerät der KLD-80G-Serie ist ein 80G-Ultra-Hochfrequenz-Radar mit Millimeterwellen mit einer Messgenauigkeit von bis zu ± 2Linsenantennendesign, kleiner Strahlwinkel, besser geeignet für komplexe Arbeitsbedingungen wie kleine Durchmesserbehälter und Rührspulen im Tank.Mit stärkerer Durchdringbarkeit und mehreren Messmodi, verschiedene Antennen können je nach Industrie und Bergwerk ausgewählt werden, um sicherzustellen, dass das Radar auch unter komplexen Bedingungen wie hoher Temperatur stabil und genau messen kann,hoher Druck und hoher Staubanteil.
Der Hochfrequenz-Radar-Levelgager mit 80 g hat die Vorteile geringer Wartung, hoher Leistung, hoher Präzision, hoher Zuverlässigkeit und langer Lebensdauer.Im Vergleich zu Kontaktinstrumenten wie Kondensatoren und GewichtenDie Übertragung von Mikrowellensignale wird nicht von der Atmosphäre beeinflusst, so dass sie den Anforderungen von rauen Umgebungen wie flüchtigem Gas, hoher Temperatur gerecht werden kann,Dieses Produkt eignet sich für raue Umgebungen wie hohe Temperatur, hoher Druck, Vakuum, Dampf, hoher Staub und flüchtiges Gas.Dabei ist eine kontinuierliche Messung verschiedener Stoffwerte möglich..
Die wichtigsten technischen Indikatoren des Instruments haben ähnliche Produkte im In- und Ausland erreicht oder übertroffen, und es ist einfach zu installieren und zu debuggen.Es kann in der Metallurgie weit verbreitet werden., Baustoffe, Energie, Petrochemie, Wasserwirtschaft, Lebensmittel und andere Industriezweige.
Merkmal
Mit einem Millimeterwellenradar kann die Messgenauigkeit bis zu ±2 mm betragen und die Mindestmessblinde Zone beträgt 0,05 m.
Die kleinere Antennengröße erfüllt die Messung mehrer Arbeitsbedingungen.
- eine Vielzahl von Objektivantennen, kleinere Startwinkel, konzentriertere Energie, stärkere Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter den gleichen industriellen und Bergbaubedingungen.
Es hat eine stärkere Durchdringbarkeit und kann bei Haftung und Kondensation normal verwendet werden.
¢ Der dynamische Signalbereich ist größer und die Messung von niedrigen dielektrischen Konstanten ist stabiler.
Mehrfachmessmodus, Radareaktion im schnellen Messmodus
|
KLD801
|
Medium: flüssig, nicht ätzend
Messbereich: 0,05m10/20/30/60/100m
Prozessanschluss: G11⁄2A / 11⁄2NPT Gewinde/Flanze ≥ DN40
Prozesstemperatur: -40°C bis 80°C
Prozessdruck: -0,10,3 MPa
Antennengröße: 32 mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1 mm
Schutzklasse: IP67
Zentralfrequenz: 123 GHz
Startwinkel: 3°
Stromversorgung: Zwei Leitungen /DC24V
Vierdraht-System/DC12~24V
Vierdraht-System/AC220V
Gehäuse: Aluminium/Kunststoff/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
Vierdrahtes System: 4...20mA/RS485 Mo
|
|
KLD802
|
Medium: nicht ätzende Flüssigkeit, leicht ätzende Flüssigkeit
Messbereich: 0,1 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN80
Prozesstemperatur: -40°C bis 110°C
Prozessdruck: -0,11,6 MPa
Antennengröße: 32 mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1 mm (Bereich unter 35 m)
±5 mm (Bereich zwischen 35 m und 100 m)
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
für die Berechnung der Leistung von 4...20mA/RS485 Modbus |
|
KLD803
|
Medium: starke ätzende Flüssigkeit, Dampf, Schaum
Messbereich: 0,1 m/10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN50
Prozesstemperatur: -40 ∼ 130°C
Prozessdruck: -0,12,5 MPa
Antennengröße: 34 mm Linsenantenne (nach Flanschgröße)
Antennenmaterial: PTFE
Genauigkeit: ±1 mm (Bereich unter 35 m)
±5 mm (Bereich zwischen 35 m und 100 m)
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
4...20mA/ RS485 Modbus mit vier Leitern |
|
KLD804
|
Medium: starke ätzende Flüssigkeit, Dampf, Schaum
Messbereich: 0,1 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN50
Prozesstemperatur: -40 ∼ 130°C
Prozessdruck: -0,11,0MPa
Antennengröße: 76 mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1 mm
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 2°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium/Kunststoff/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
4...20mA/ RS485 Modbus mit vier Leitern |
|
KLD805
|
Mittel: starke ätzende Flüssigkeit, Dampf, Schaum,
hohe Temperatur und hoher Druck
Messbereich: 0,1 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN80
Prozesstemperatur: -40~200°C
Prozessdruck: -0,12,5 MPa
Antennengröße: 76 mm Linsenantenne (nach Flanschgröße)
Antennenmaterial: PTFE/Gesamtfüllung
Genauigkeit: ±1 mm
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium / Kunststoff / Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
4...20mA/ RS485 Modbus mit vier Leitern |
|
KLD806
|
Medium: Feststoff, Lagerbehälter, Prozessbehälter,
Anwendung von starkem Staub
Messbereich: 0,3 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN100
Prozesstemperatur: -40°C bis 110°C
Prozessdruck: -0,1 ∼0,3 MPa
Antennengröße: 76 mm Linsenantenne (Auslösung optional)
Antennenmaterial: PTFE
Genauigkeit: ±5 mm
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium/Kunststoff/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
4...20mA/ RS485 Modbus mit vier Leitern |
Installationsverbindungsdiagramm
Die Höchsthöhe der Montagerolle H max. hängt vom Durchmesser der Montagerolle D ab
und die Größe des Winkels, in dem das Produkt gestartet wird.
Eine zu lange Verbindung beeinträchtigt die Radarleistung.
KLD801/02
KLD803/KLD804/KLD805A
KLD806
Stromversorgung
| (4 ¢ 20) mA/HART ((2 Leitungen) |
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweikernes abgeschirmtes Kabel. Bitte beachten Sie die technischen Daten für den spezifischen Versorgungsspannungsbereich. |
| (4 ¢ 20) mA ((4 Draht/6 Draht) |
Die Stromversorgung muss getrennt betrieben werden.und für die Stromversorgung und das Stromsignal ein vierkernes abgeschirmtes Kabel verwendet wird (das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, und für die gleichzeitige Ausgabe ist ein sechskernes abgeschirmtes Kabel erforderlich). |
| RS485/Modbus |
Die Stromversorgung muss getrennt angetrieben werden, und ein vierkernes abgeschirmtes Kabel wird für die Stromversorgung und das digitale Signal verwendet.,und für die gleichzeitige Ausgabe ein sechskernes abgeschirmtes Kabel erforderlich ist). |
Verbindung
Sicherheitsleitfaden
Bitte beachten Sie die Anforderungen der örtlichen Vorschriften für elektrische Anlagen!
Alle Arbeiten an den elektrischen Komponenten des Geräts müssen von Fachleuten durchgeführt werden, die eine formale Ausbildung erhalten haben.
Bitte überprüfen Sie das Kennzeichen des Geräts, um sicherzustellen, dass die Produktspezifikation Ihren Anforderungen entspricht.Bitte stellen Sie sicher, dass die Stromversorgungsspannung mit den Anforderungen auf dem Kennzeichen des Geräts übereinstimmt.
Schutzgrad
Dieses Gerät entspricht vollständig den Anforderungen der Schutzklasse IP66/67, stellen Sie bitte die Wasserdichtigkeit des Kabelsiegelkopfes sicher.
Wie kann sichergestellt werden, dass die Anlage den Anforderungen von IP67 entspricht?
Stellen Sie sicher, dass der Dichtkopf nicht beschädigt ist.
Stellen Sie sicher, dass das Kabel nicht beschädigt ist.
Bitte vergewissern Sie sich, dass die verwendeten Kabel den Anforderungen der elektrischen Verbindung entsprechen
- die Vorschriften.
Vor dem Betreten der elektrischen Schnittstelle das Kabel nach unten biegen, um sicherzustellen, dass kein Wasser in das Gehäuse fließt, siehe 1
Bitte ziehen Sie die Kabeldrüse an, siehe 2
Bitte schließen Sie die nicht genutzte elektrische Schnittstelle mit einem Blindstecker an, siehe 3
Abmessung der Gehäuse
Einheit in mm:
Produktdimension
Einheit in mm:
KLD801
KLD802
KLD803
KLD806

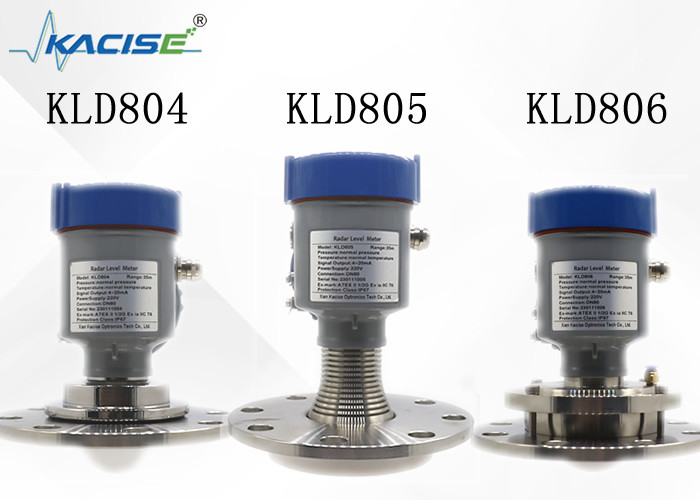

KLD804 KLD805
