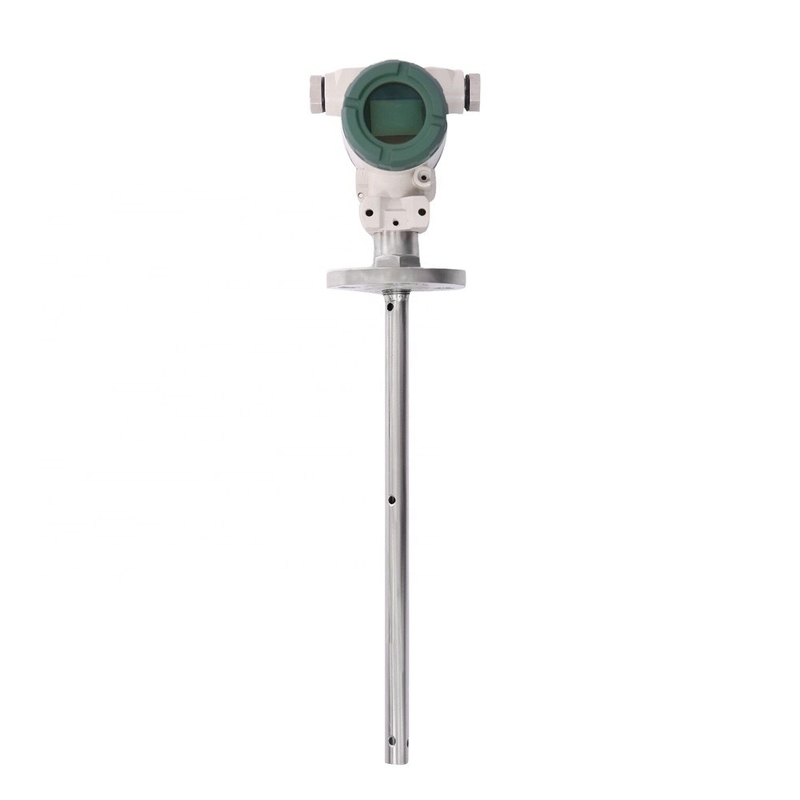

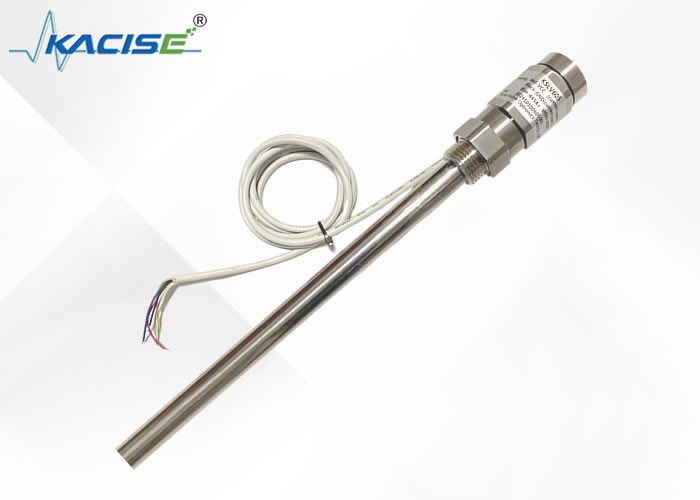

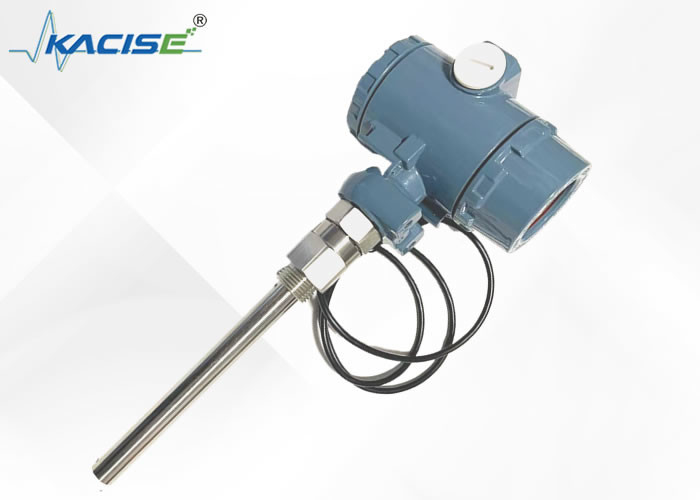

KSLV605-Serie Liquid Tank Level Gauge Sensor hohe Genauigkeit mit Schutzgrad IP67

1 Allgemeine Beschreibung

Der kapazitive intelligente Flüssigkeitspegelsensor ist ein Flüssigkeitspegelsender (Materialpegelsender), der für Flüssigkeit, Öl, Feststoff, Schnittstelle und Messung verwendet werden kann.Die Zuverlässigkeit wird erheblich verbessert., wird nicht von Wasserdampf, Staub oder Kondensation beeinflusst und weist die Vorteile eines stabilen und zuverlässigen Langzeitbetriebs, hoher Empfindlichkeit, guter Linearität, hoher Temperaturbeständigkeit auf,Hochdruckfestigkeit, usw. Das intelligente Flüssigkeitsspiegelmesser ist ein zweischnüriges (schleifbetriebenes) Messsignal mit 4~20mADC, leicht einstellbar, drahtlose Übertragung, 485 Übertragung usw.Chemie, Metallurgie, Elektrizität, Papier, Pharma und andere Bereiche.

2Merkmal

■Modbus-Protokoll ist einfach zu integrieren.

■Einfache Struktur ohne bewegliche oder elastische Komponenten, so dass sie eine hohe Zuverlässigkeit und minimale Wartung aufweist.mittlere und kleine Wartung.

■Eine Vielzahl von Signaluftgängen ist für verschiedene Systemkonfigurationen geeignet.

■Günstig für die Messung der Niveaus in Hochtemperatur- und Hochdruckbehältern, wobei der Messwert nicht von der Temperatur, dem spezifischen Schwergewicht der zu messenden Flüssigkeit beeinflusst wird,und Form und Druck des Behälters.

■Es eignet sich besonders für die Messung stark ätzender Flüssigkeiten wie Säure und Alkali.

■Perfekter Schutz vor Überstrom, Überspannung und Polarität der Stromversorgung.

■Der drahtlose Niveausensor verfügt über eine drahtlose Fernübertragung.

■Kann jedes Medium messen.

3 Spezifikation

●Erkennungsreichweite: 0,1-30 m

●Kapazitätemessbereich: 10PF/500PF

●Genauigkeit: 0,1, 0,2, 0,5, 1 Klasse

●Druckbereich: -0,1 MPa

● Temperaturwiderstand der Sonde: -50°C bis 250°C

●Umgebungstemperatur: -40°C bis 85°C

●Speichertemperatur: -55°C+125°C

●Ausgangssignal: 4 ̊20mA, 485 Kommunikation usw.

●Die Kommunikationsdistanz des drahtlosen Ausgangs-Levelsensors beträgt weniger als 200 Meter und die Stromversorgungsspannung beträgt 3,3-36 V (optional Batterieversorgung)

●Stromversorgungsspannung: 536 V Gleichstrom

●Niveaussensormaterial: 316 Edelstahl, 1Gr18Ni19Ti oder PTFE

●Langzeitstabilität: ≤ 0,1% FS/Jahr,

●Temperaturverschiebung: ≤0,01%FS/ °C (im Bereich von 0°70 °C)

●Explosionssicherheit: ExibIICT6

●Schutzniveau: IP67

4 Struktur

Kapazitive Flüssigkeitsmessgeräte haben aufgrund unterschiedlicher Anwendungsfälle und Parameter unterschiedliche Strukturen, aber im Allgemeinen kann ihre Hauptstruktur grob in zwei Teile unterteilt werden:nämlich der Sensorteil und der Senderteil. wie auf dem Bild zu sehen ist:

A in der Abbildung zeigt den Sensor, der direkt in die Behälter ausrüstet oder misst

im Messmedium des Messrohrs

B und C in der Abbildung sind die Verbindungsflansche der Gasphase und der Flüssigphase des Mess- und Messgeräts für den Flüssigkeitspegel, die für die Verbindung der Flansche der Ausrüstung verwendet werden,und die Flüssigkeit und der Druck in der Ausrüstung an den Messzylinder gezogen werden.

D in der Abbildung zeigt den Messzylinder des Mess- und Regelgeräts für den Flüssigkeitspegel, der mit der Sensorelektrode eine Kapazität bilden kann.

E auf der Abbildung ist der Abwasserflansch, der regelmäßig den Schmutz im Mess- und Kontrollgerät der Flüssigkeit nach außen ablassen kann,die Innenseite des Messrohrs des Flüssigkeitsmess- und Messgeräts sauber halten, und verhindern, dass der Sensor an den Schmutz hängt.

F in der Abbildung ist der Sender, der eine Umwandlungseinrichtung von Kapazität zu Standardstromsignal ist,und ist der zentrale Teil des gesamten Mess- und Messgeräts für den FlüssigkeitspegelSeine Hauptfunktion besteht darin, das durch die vom Sensor gesendete Flüssigkeitspegeländerung verursachte Kapazitätsaufschwung zu empfangen und dann nach der Umwandlung ein Standardstromsignal von 4-20mADC auszugeben.Dieser Sender verwendet militärische Geräte., mit geringem Stromverbrauch, hoher Temperaturbeständigkeit, hoher Zuverlässigkeit und erfüllt die Anforderungen an die innere Sicherheit.

Anmerkung: Zwischen dem Sender und dem Messrohr befindet sich ein Dichtungsteil, der aus mehreren Dichtungen besteht,mit einer Breite von mehr als 20 mm,Dieser Abschnitt ist ein wichtiges Dichtungsteil, bitte demontieren Sie ihn nicht ohne Zustimmung des Herstellers, um Unfälle zu vermeiden.
