LED-Anzeige, digitaler Ultraschall-Distanz-Niveau-Sensor rs485 rs232
1. Funktionsprinzip
Außenflüssigkeitshebelsensor mit Sonar-Range-Prinzip,
mit dem Temperatur-Integrationssensor, um das Sonar zu verarbeiten
Die Sensoren werden in die Außenwand des Tanks eingefügt.
Patentierter Algorithmus zur Berechnung der Höhe der Flüssigkeit in der
Tank und Ausgang zu einem Fernbedienungssystem (z.B. DCS) durch
(4-20) mA, HART, RS-485, Modbus.
Nach der Abbildung rechts wird die Zeit benötigt, bis das Signal
Sie werden von der Flüssigkeitsoberfläche übertragen und dann empfangen.
von dem Wandler in den Prozessor eingespeist werden und dann
Verarbeitung durch patentierten Algorithmus zur Berechnung der Höhe der
Flüssigkeit nach der Formel:
H=αV ((t-t1) /2
H: Höhe der Flüssigkeit
v: Schallgeschwindigkeit in der Flüssigkeit
t: Zeit zwischen dem übermittelten und dem empfangenen Signal
t g: Ausbreitungszeit in der Behälterwand
α:Liquiditätskompensationsfaktor
2. Anwendungen
Flüssiggasbehälter
Flüssiges Ammoniakbehälter
Flüssigchlorbehälter
Flüssiges Propenbehälter
Flüssiges Propanbehälter
Kraftstoffbehälter
Säure/Lösungsmittelbehälter
Konzentrierte Schwefelsäure ((98%) Behälter
Behälter für Stickstoffsäure
Flüssigkeitssäurebehälter
Salzsäurebehälter
3. Eigenschaften
Wahre nicht-invasive Sensorik
Der Sensor klebt an der Außenseite des Tankbodens
Für die meisten Formen und Größen von Dosen geeignet
Ausgang zum Telemetriesystem - verschiedene Optionen
CNEX für die Verwendung in Gefahrenzonen zugelassen
(Prozessor und Sensor)
Ein integrierter Temperatursensor
Niedrige Kosten, zuverlässige und genaue Tankmessung
Nicht durch Druck betroffen
Einfache Montage - kein Einbruch des Tanks
Einfache Rückführung in bestehende Tanks
Keine Ausfallzeiten während der Installation
Keine beweglichen Teile keine Wartung
3. Parameter
| Messbereich |
5 cm~3m Dieselöl und Wasser so weiter |
| Messgenauigkeit |
00,5% F.S. |
| Stromversorgungsweg |
24vdc |
| Verteidigen |
IP-Qualität |
| Betriebstemperatur |
-20°C bis 50°C |
| Speichertemperatur |
- 25 Jahre.°C ~70°C |
| Kabellänge |
8m, kann angepasst werden. |
| Kommunikation |
RS485, RS232, GPS-Tracker |
| Auflösung der Anzeige |
1 mm |
| Ausgangsstrom (optional) |
4 bis 20 Ma |
4. Paket
Um den für Sie geeigneten Drucksensor auszuwählen, senden Sie uns bitte die nachstehenden Informationen mit dem Feedback.
1. Anwendungsbereich
2. Genauigkeit
3. Ausgangssignal
4. Stromversorgungsspannung
5. Messbereich
6. mittlerer
7. Temperaturbereich
5. Anwendungsbild

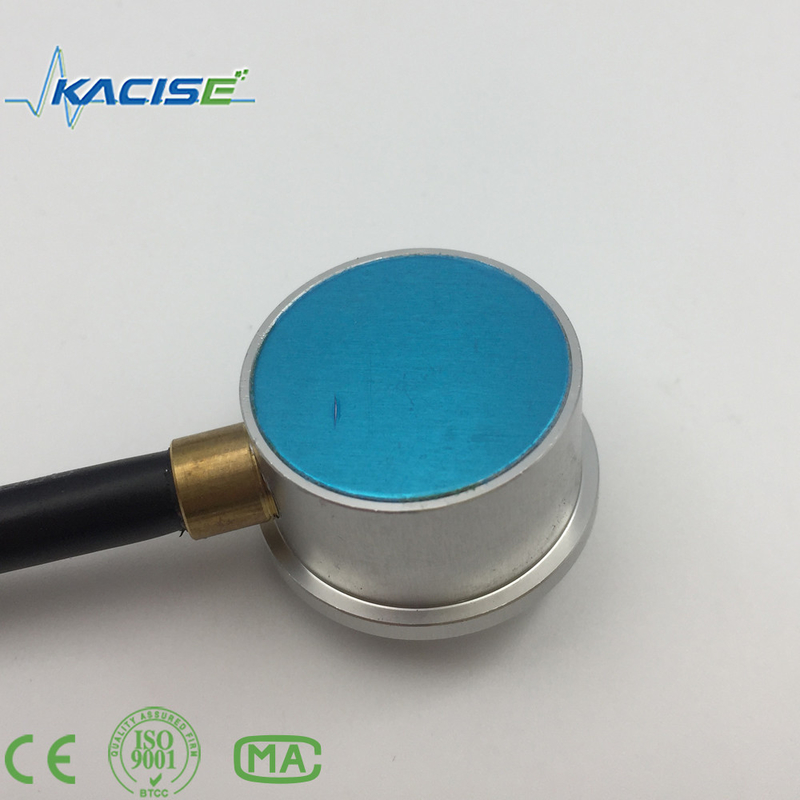

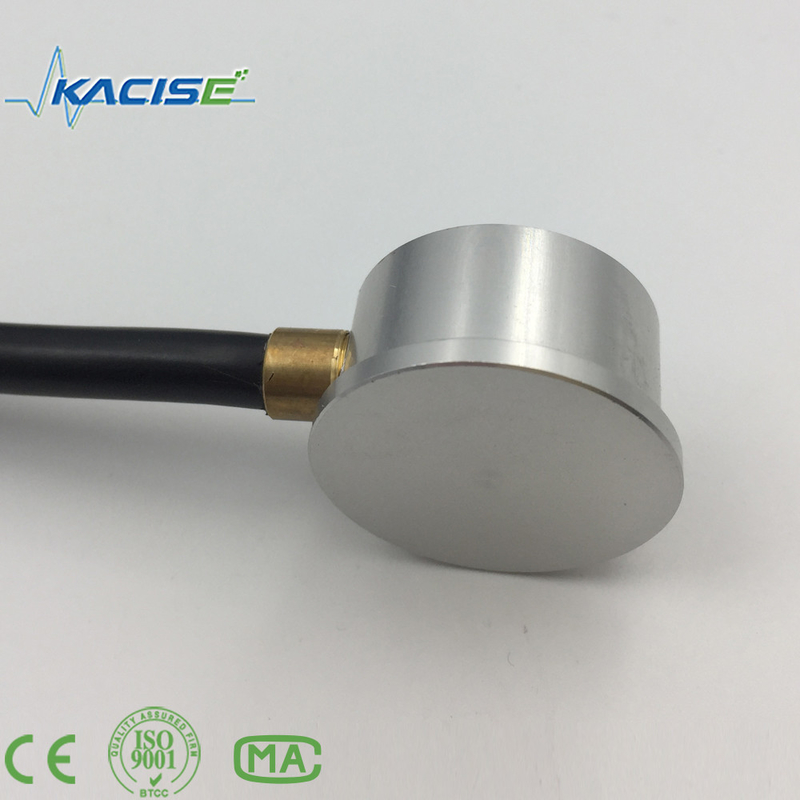

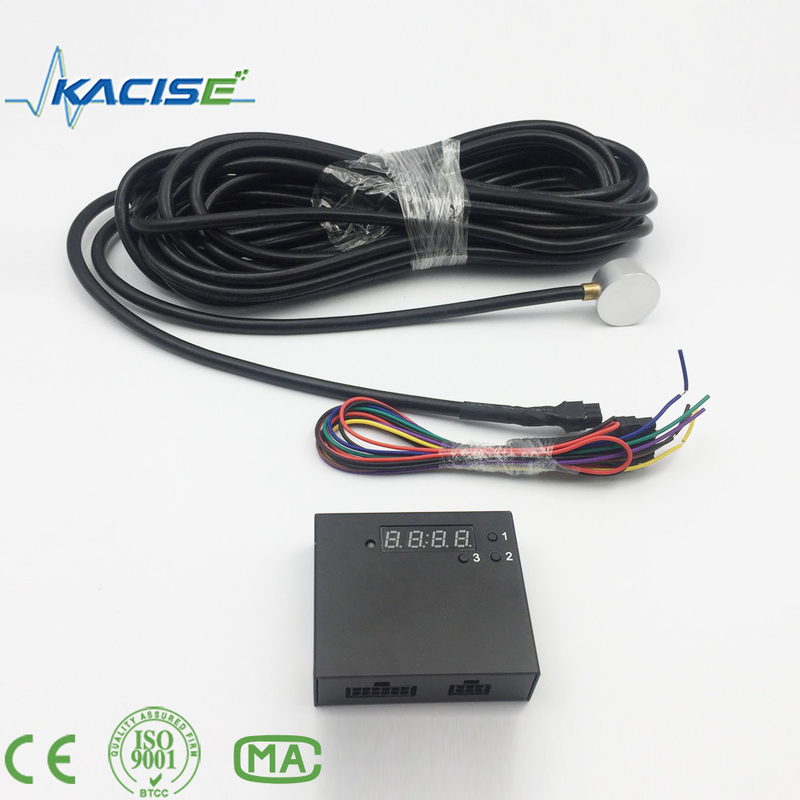

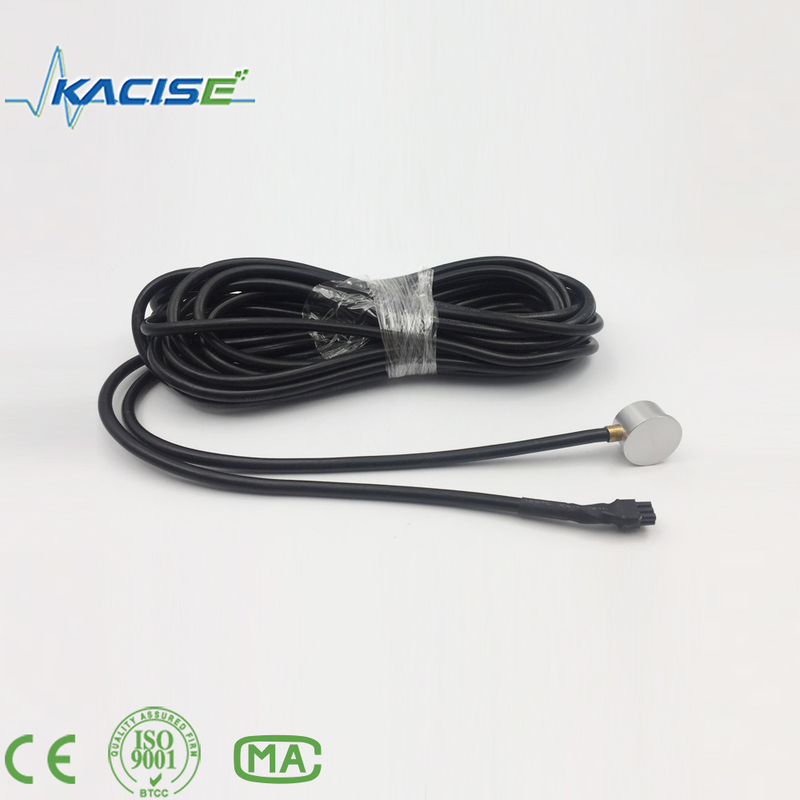

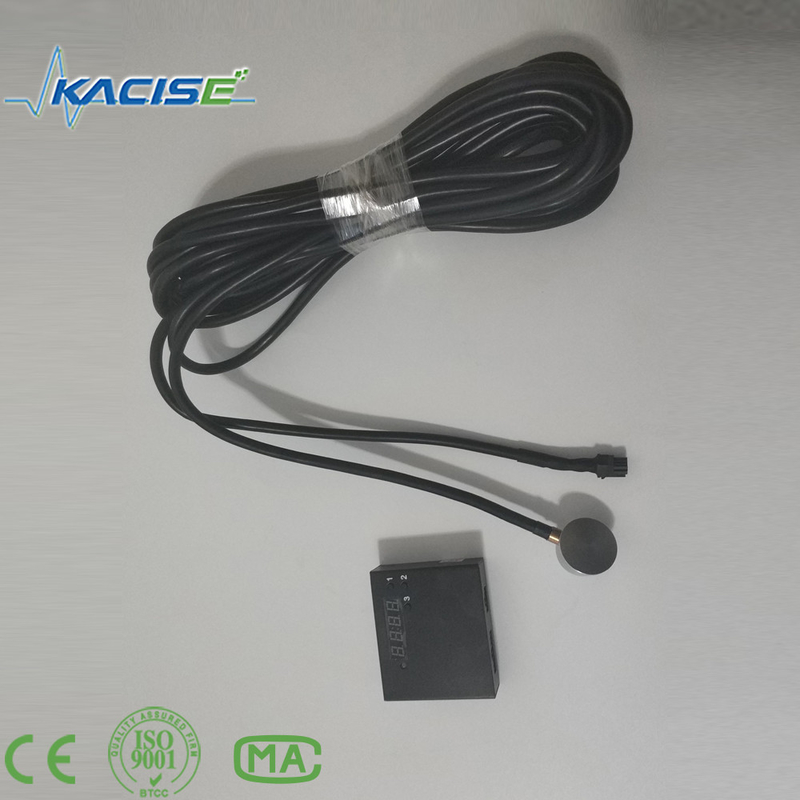

5. Produktbild
