Hochempfindlicher Ultraschallreiniger 40 - 20mA

Produktbeschreibung

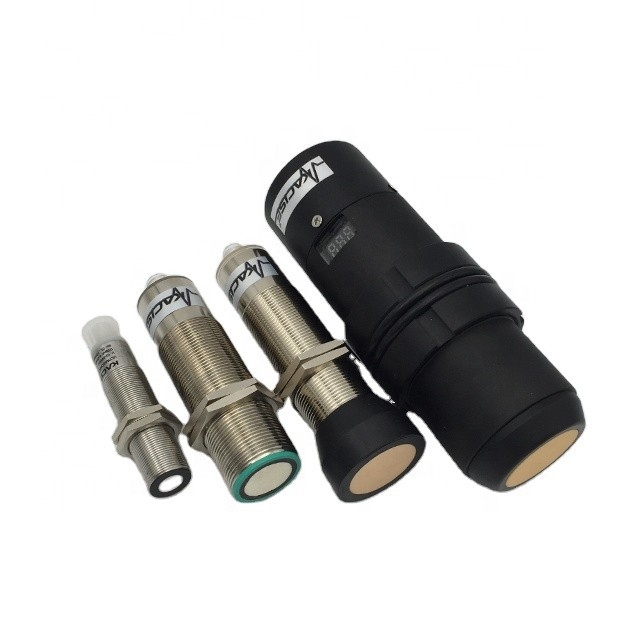

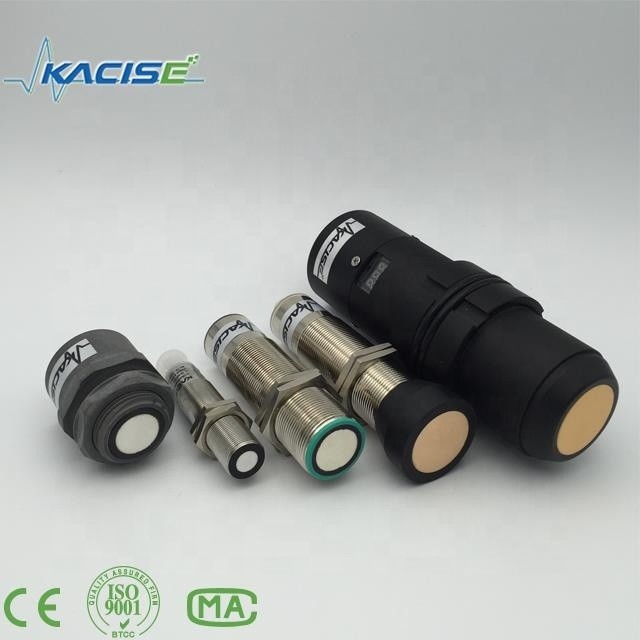

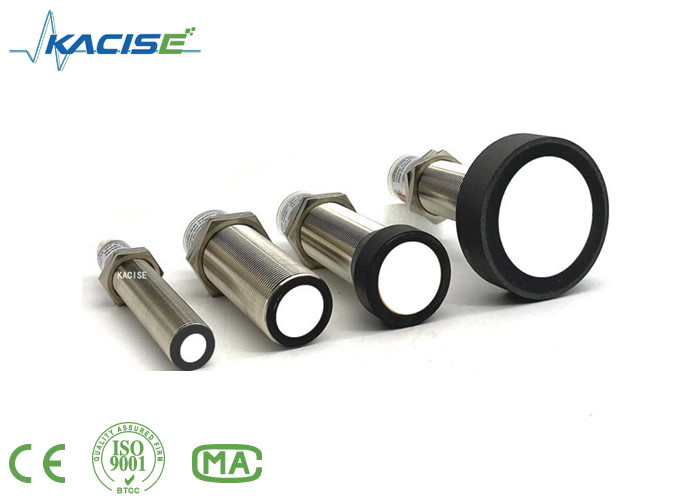

Merkmale des im Angebot befindlichen Ultraschall-Reinigungswandlers

1. Kompatibel mit vielen Arten dieses ähnlichen Produkts.

2. Hohe Empfindlichkeit

3. Die Messwerte können bis zu alle 33 ms (30 Hz) innerhalb von 3 Metern oder bis zu alle 80 ms (12,5 Hz) innerhalb von 10 Metern erfolgen.

4. Der Freilaufbetrieb kann kontinuierlich Ranger-Informationen messen und ausgeben

5. 9V-28V-Versorgung mit sehr geringer durchschnittlicher Stromaufnahme

6. Verschiedene Ausgangstypen wie analog (40–20 mA, 0/1–5 V, 0/1–10 V), RS485, Can-Bus.

7. Der Sensor arbeitet mit 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

 Externe Synchronisation

Der Sensor kann durch externes Anlegen einer Rechteckspannung synchronisiert werden. Ein Synchronisationsimpuls am Synchronisationseingang startet einen Messzyklus. Der Impuls muss eine Dauer von mehr als 100 μs haben. Der Messzyklus beginnt mit der fallenden Flanke eines Synchronisationsimpulses. Ein Low-Pegel > 1 s oder ein offener Synchronisationseingang führen zum Normalbetrieb des Sensors. Ein High-Pegel am Synchronisationseingang deaktiviert den Sensor. Es stehen zwei Betriebsarten zur Verfügung:

1. Mehrere Sensoren können durch dasselbe Synchronisationssignal gesteuert werden. Die Sensoren sind synchronisiert.

2. Die Synchronisationsimpulse werden zyklisch an einzelne Sensoren gesendet. Die Sensoren arbeiten im Multiplex-Modus.

Interne Synchronisierung

Die Synchronisationsanschlüsse von bis zu 5 intern synchronisierbaren Sensoren werden miteinander verbunden. Wenn Strom angelegt wird, arbeiten diese Sensoren im Multiplex-Modus.

Die Reaktionsverzögerung erhöht sich mit der Anzahl der zu synchronisierenden Sensoren. Während des TEACH-IN kann keine Synchronisierung durchgeführt werden und umgekehrt. Zum Einlernen der Auswertegrenzen müssen die Sensoren unsynchronisiert betrieben werden.

Notiz:

Wird die Möglichkeit zur Synchronisation nicht genutzt, muss der Synchronisationseingang mit Masse (0V) verbunden werden oder der Sensor muss über einen V1-Kabelstecker (4-polig) betrieben werden.

Anpassen der Bewertungsgrenzen

Der Ultraschallsensor verfügt über einen Analogausgang mit zwei programmierbaren Auswertegrenzen. Diese werden durch Anlegen der Versorgungsspannung - U eingestellt_Boder + U_Ban den TEACH-IN-Eingang angeschlossen. Die Versorgungsspannung muss für mindestens 1 s am TEACH-IN-Eingang anliegen. LEDs zeigen an, ob der Sensor beim TEACH-IN-Vorgang das Ziel erkannt hat. Mit - U wird die untere Bewertungsgrenze A1 eingelernt_B, A2 mit + U_B.

Es können zwei verschiedene Ausgangsfunktionen eingestellt werden:

1. Analogwert steigt mit zunehmender Entfernung zum Objekt (steigende Rampe)

2. Analogwert sinkt mit steigendem Abstand zum Objekt (fallende Rampe)

Bewertungsgrenzen dürfen nur innerhalb der ersten 5 Minuten danach angegeben werden

Einschalten. Um die Bewertungsgrenzen später zu ändern,

Der Benutzer kann die gewünschten Werte erst nach einem erneuten Einschalten festlegen.

TEACH-IN Steigungsrampe (A2 > A1)

- Objekt an der unteren Auswertegrenze positionieren

- Untergrenze A1 mit - U einlernen_B

- Objekt an der oberen Auswertegrenze positionieren

- Obergrenze A2 mit + U einlernen_B

TEACH-IN fallende Rampe (A1 > A2):

- Objekt an der unteren Auswertegrenze positionieren

- Untergrenze A2 mit + U einlernen_B

- Objekt an der oberen Auswertegrenze positionieren

- TEACH-IN Obergrenze A1 mit - U_B

Standardeinstellung

A1: unbenutzbarer Bereich

A2: Nennschaltabstand

Funktionsweise: steigende Rampe

Anpassen der Schallkegeleigenschaften des 2020 neu entwickelten Ultraschallwandler-40-kHz-Generators:

Der Ultraschallsensor ermöglicht zwei verschiedene Formen des Schallkegels, einen Weitwinkel-Schallkegel und einen Kleinwinkel-Schallkegel.

1. Schallkegel mit kleinem Winkel

- Schalten Sie die Stromversorgung aus

- Verbinden Sie die Teach-Eingangsleitung mit -UB

- Stromversorgung einschalten

- Die rote LED blinkt einmal mit einer Pause vor dem nächsten.

- gelbe LED: Dauerlicht: Zeigt die Anwesenheit eines Objekts oder Störobjekts im Erfassungsbereich an

- Trennen Sie die Teach-Eingangsleitung von -UB und die Änderung wird gespeichert

2. Weitwinkel-Schallkegel

- Schalten Sie die Stromversorgung aus

- Teach-Eingangsleitung mit + UB verbinden

- Stromversorgung einschalten

- Die rote LED blinkt zweimal mit einer langen Pause vor dem nächsten.

- gelbe LED: Dauerlicht: Zeigt ein Objekt oder Störobjekt im Erfassungsbereich an

- Teach-Eingangsleitung von + UB trennen und die Änderung wird gespeichert

Installationsbedingungen

Wenn der Sensor bei einer Umgebungstemperatur installiert wird, die unter 0 °C fällt, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.

Informationen zu Verpackung und Zubehör

2 Einheiten sind im Karton und alle Kartons sind in Standardverpackungen verpackt oder auf Kundenwunsch erhältlich. Jeder Körper des Ultraschallgeräts ist durch Schaumstoff abgeschirmt.

Das Zubehör ist wie folgt:

a, 2 Meter langes Kabel

b, 2 Muttern zur Befestigung des Sensors
