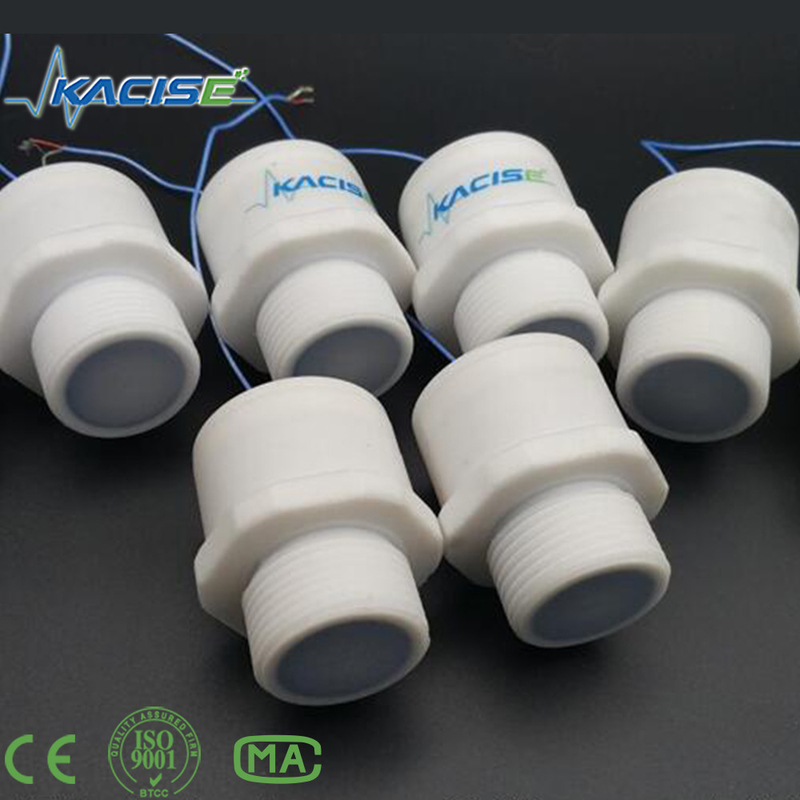

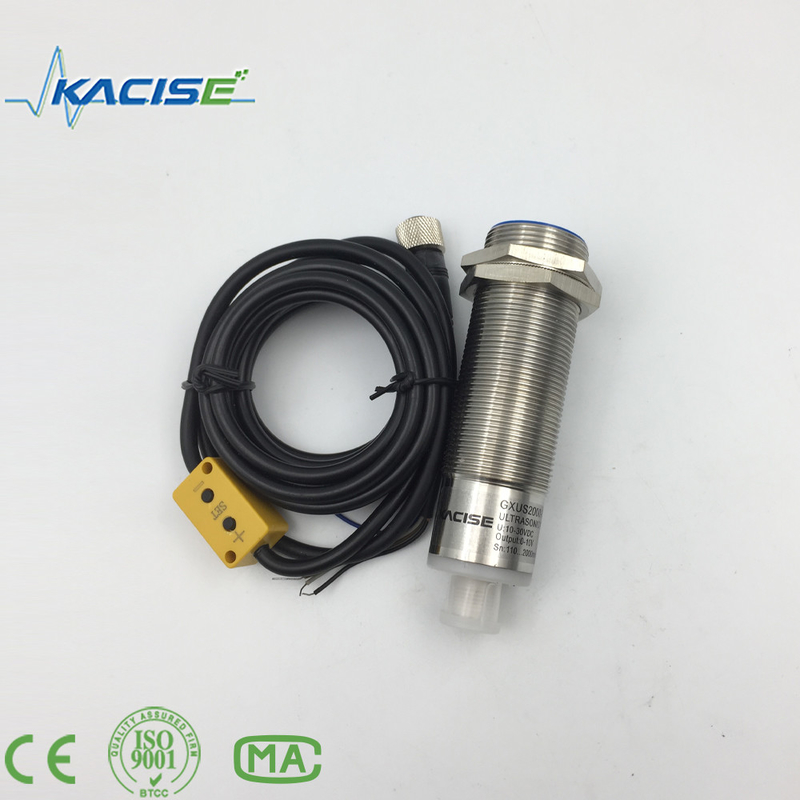

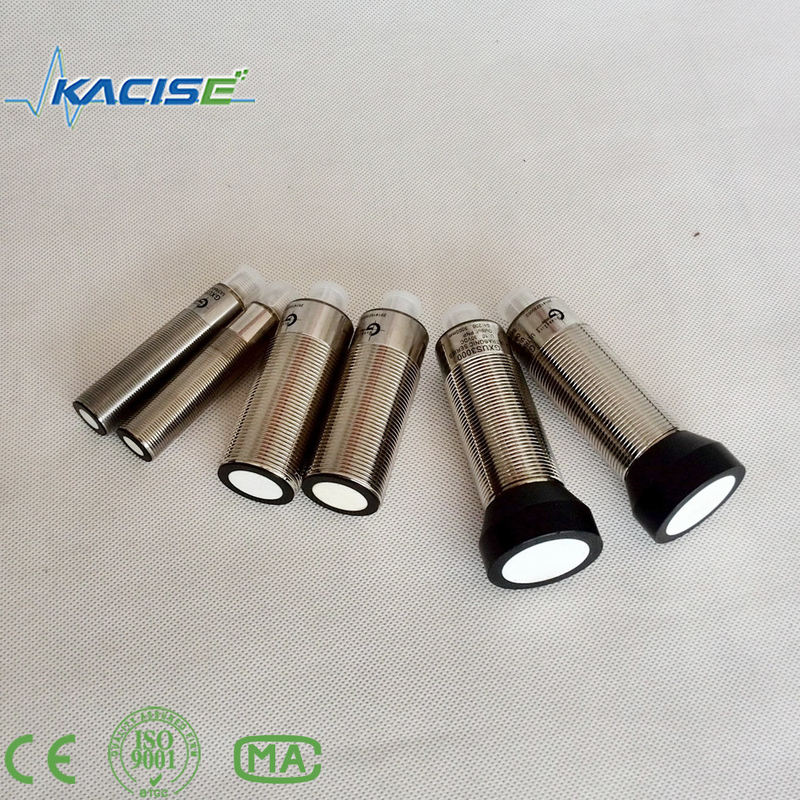

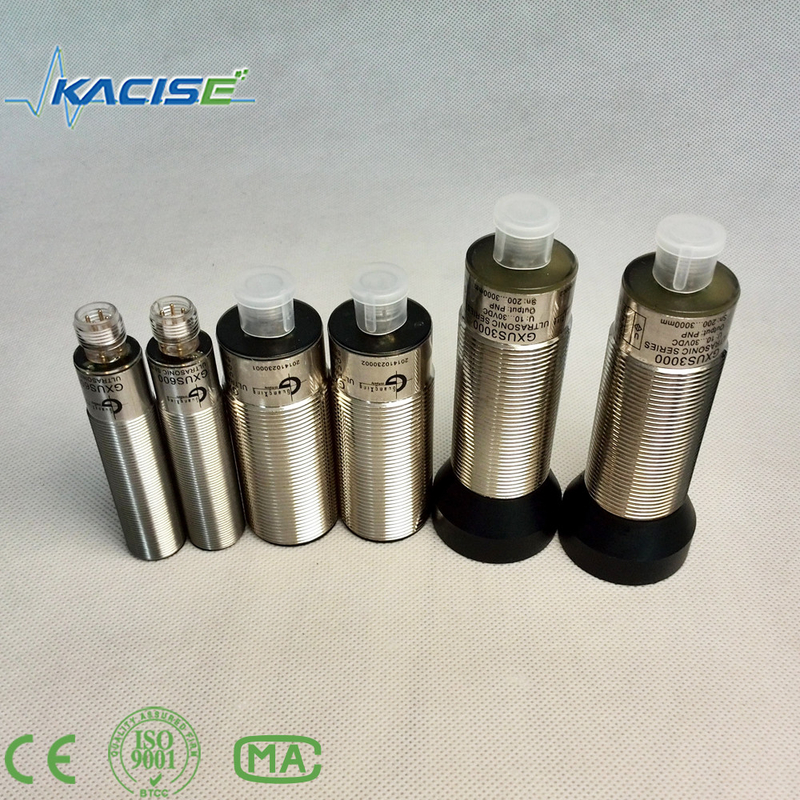

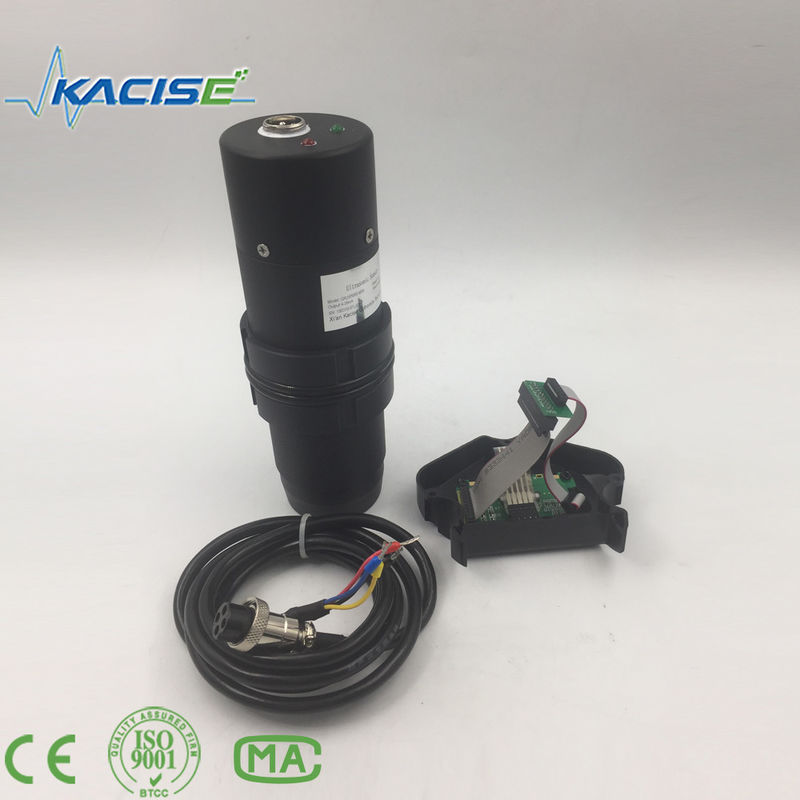

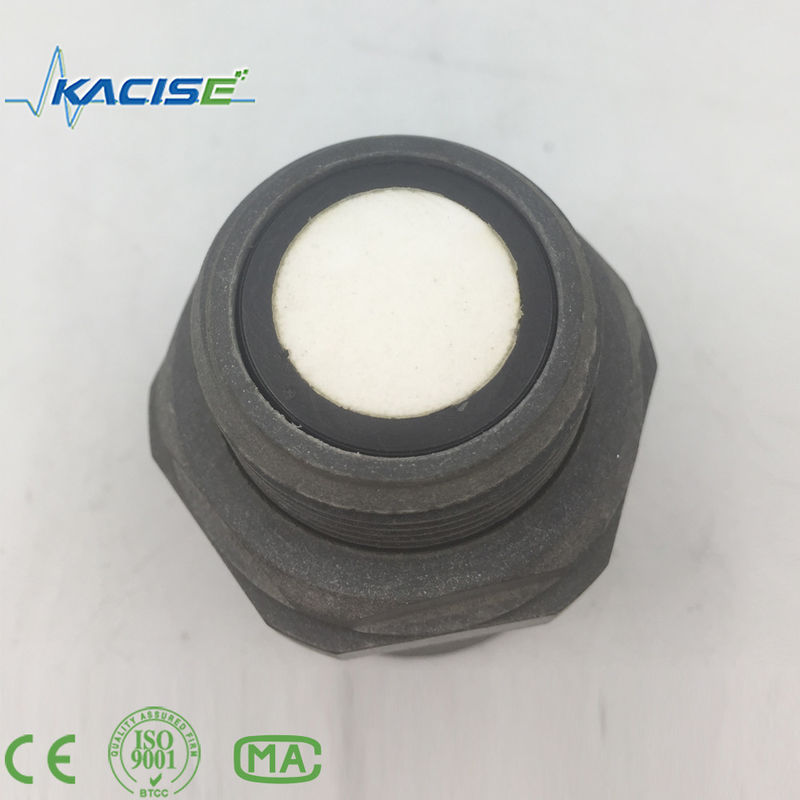

2019 Ultraschallpiezo-keramischer Wandler

Dieser Sensor bietet eine sehr kurze bis lange Reichweite und eine Reichweite in einem kompakten, robusten PVC- oder Edelstahlgehäuse, das auf IP67-Wasserdurchdringung ausgelegt ist.0V-28V-Betrieb erkennt Objekte von 0.1m bis 10m und liefert Sonarbereichsinformationen von 0,25m bis 10m mit einer Auflösung von 0,001m oder 0,01m. Die enthaltenen Schnittstellenausgabeformate sind Pulsbreiten,Analogspannungsausgang, NPN/PNP-Ausgabe und serielle digitale Ausgabe.

AbmessungenIch bin nicht derjenige.Einheit:mm)

Ich...f der Modultyp M18 ist, sind die Abmessungen wie folgt:

A = Φ18.0±0.5 E=Φ12.0±0.5
B ist 66.0±0.5 F=Φ28.0±0.5
C ist 27.0±0.5 G = 10.0±0.5
D ist 12.0±0.5 H = 12.0±0.5

Eigenschaften

. für Außen- oder Innenräume ausgelegt

. Hohe Empfindlichkeit

. Die Messwerte können bis zu alle 33 ms ((30 Hz) innerhalb von 3 Metern oder bis zu alle 80 ms ((12,5 Hz) innerhalb von 10 Metern auftreten.

. Freilaufbetrieb kann kontinuierlich Messen und Ausgabe Ranger Informationen

. 9V-28V-Versorgung mit sehr niedrigem Durchschnittsstrom

. Mehrfach-Ausgabeart wie analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can-Bus.

Der Sensor arbeitet bei 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz.

Anwendungen

.Messung des Tankniveaus

. Messung der Behälterebene

- Nachweis der Nähe.

. Menschenerkennung

- Roboter-Sensor für die Reichweite.

. Autonome Navigation

. Multi-Sensor-Navigation

. Entfernungsmessung

. Langstreckenobjekterkennung

. Industrieller Sensor

Packungs- und Zubehörinformationen

2 Einheiten befinden sich in einem Karton und alle Kartons sind in Standardverpackungen oder Kundenanfragen verpackt.

Die Zubehörteile sind wie folgt:

a, 2 Meter langes Kabel

b, 2 Muttern zur Befestigung des Sensors

Bestellinformationen

GX_US_Der Wert des Zinses-BBB-CCC-DDD-Elektro- und Elektronikgeräte

AAA: Material und Durchmesser des Körpers

P18- der Kunststoffkörper und der Durchmesser des Körpers beträgt 18 mm

S18 - Körper aus Edelstahl und Durchmesser von 18 mm

P30- der Kunststoffkörper und der Durchmesser des Körpers beträgt 30 mm

S30 - Körper aus Edelstahl und Körperdurchmesser 30 mm

BBB: Entfernungsbereich

003-30cm 005-50cm

010-100cm 030-300cm

060 bis 600 cm

Andere reserviert

CCC: Schnittstellentyp

0V5-Analog 0-5V

1V5- Analog 1-5V

0VA- Analog 0-10V

1VA- Analog 1-10V

4MA- Analog 4-20mA

SER-RS485-Schnittstelle

CAN-Can-Bus-Schnittstelle

PUL-PUL-Impuls

PMP-PMP-Puls

Nicht-NPN-Schalter

PNP-PNP-Schalter

Andere - Vorbehaltlich

DDD: Kabelanschlussmethode

Kabel mit festem Anschluss

M12-M12 Steckdose

Elektro- und Elektronikgeräte: Kabellänge

XXX-Beschreibung der Kabellänge, die Kabellänge sollte kleiner als 15 m sein, die Anzahl sollte kleiner als 150 sein

Z.B. GX_US_S30-700-SER-FIX-080
